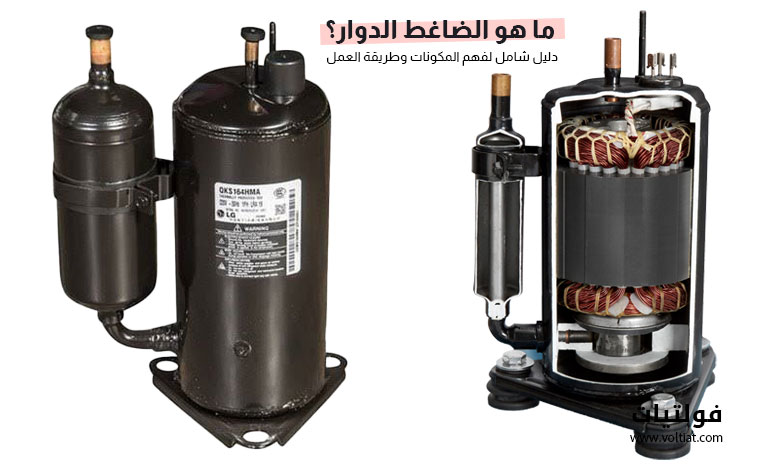

يعد الضاغط الدوار (Rotary Compressor) من أكثر أنواع الضواغط استخدامًا في مكيفات الهواء المنزلية، وذلك بسبب حجمه الصغير، وكفاءته العالية، وانخفاض مستوى الضوضاء أثناء التشغيل.
يعتبر الضاغط القلب الأساسي في دورة التبريد، حيث يقوم بضغط غاز التبريد ونقله بين أجزاء نظام التكييف لإنتاج الهواء البارد. وبدون وجود ضاغط يعمل بكفاءة، لن يتمكن المكيف من تبريد الهواء بشكل صحيح.
تعتمد أجهزة التكييف والثلاجات على أربعة مكونات رئيسية:
- المبخر (Evaporator): يمتص الحرارة من الهواء الداخلي.
- المكثف (Condenser): يطرد الحرارة إلى الخارج.
- الضاغط (Compressor): يضغط غاز التبريد ويرفع ضغطه ودرجة حرارته.
- صمام التمدد (Expansion Valve): يتحكم في تدفق مادة التبريد ويخفض ضغطها.
ومن بين أنواع الضواغط المختلفة، أصبح كمبروسر الروتاري خيارًا شائعًا في المكيفات السكنية، خصوصًا بسبب تصميمه المدمج وقدرته على العمل بكفاءة في المساحات الصغيرة.
في هذا المقال، سنتعرف على ما هو الضاغط الدوار، وكيف يعمل، وما هي مكوناته، ولماذا يستخدم بكثرة في أجهزة التكييف المنزلية.
ما هو الضاغط الدوار؟
الضاغط الدوار هو نوع من ضواغط الإزاحة الموجبة (Positive Displacement Compressor)، ويعتمد في عمله على الحركة الدورانية لضغط غاز التبريد.
بمعنى آخر، يقوم الضاغط الدوار بتقليل حجم حجرة الضغط الداخلية، مما يؤدي إلى رفع ضغط غاز التبريد وتحويله من حالة منخفضة الضغط والحرارة إلى حالة مرتفعة الضغط والحرارة.
يختلف الضاغط الدوار عن بعض الأنواع الأخرى مثل الضاغط الترددي (Reciprocating Compressor) أو الضاغط الحلزوني (Scroll Compressor)، لأنه يعتمد على دوران الأجزاء الداخلية بدلًا من حركة المكبس ذهابًا وإيابًا.

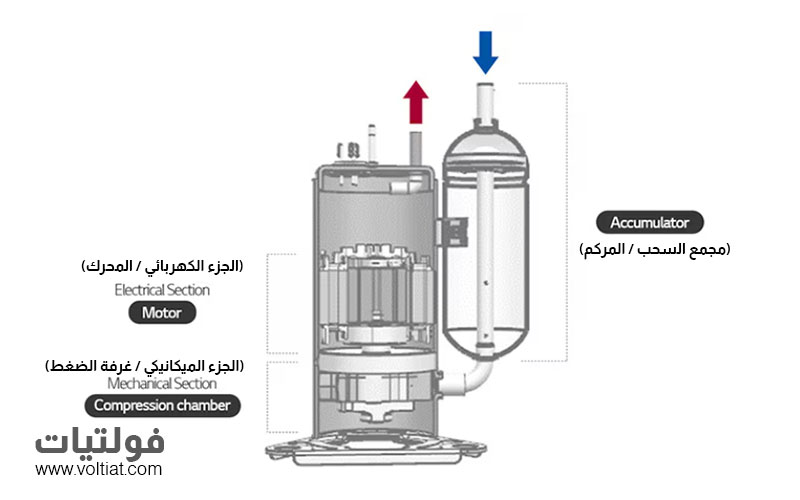

مكونات الضاغط الدوار
عند النظر إلى التصميم الداخلي للضاغط الدوار، نجد أنه يتكون من جزأين رئيسيين:
1- جسم الضاغط
يحتوي جسم الضاغط على الأجزاء المسؤولة عن تشغيل المحرك وعملية الضغط، وينقسم إلى قسمين:
القسم الكهربائي
يحتوي هذا الجزء على المحرك الكهربائي الذي يحول الطاقة الكهربائية القادمة من مصدر التغذية إلى طاقة ميكانيكية تستخدم لتحريك أجزاء الضاغط.
ويتكون المحرك بشكل أساسي من:
- العضو الثابت (Stator).
- العضو الدوار (Rotor).
يقوم المحرك بتوليد الحركة الدورانية التي تنتقل إلى غرفة الضغط.
القسم الميكانيكي
يحتوي هذا القسم على غرفة الضغط والأجزاء التي تقوم بضغط غاز التبريد.
وتشمل أهم مكوناته:
- الأسطوانة (Cylinder).
- العمود اللامركزي أو عمود الكرنك (Crank Shaft).
- البكرة الدوارة (Roller).
- الريشة الفاصلة (Vane).
- المحامل العلوية والسفلية (Bearings).
تعمل هذه الأجزاء معًا لتغيير حجم غرفة الضغط ورفع ضغط غاز التبريد.
لماذا يحتوي الضاغط الدوار على وحدة مجمع السائل (Accumulator)؟
تعتبر وحدة مجمع السائل من الأجزاء المهمة في تصميم الضاغط الدوار، لأنها تساعد على حماية الضاغط من دخول سائل التبريد إليه.
بعد أن يخرج غاز التبريد من المبخر، يجب أن يكون في الحالة الغازية ومنخفض الضغط والحرارة. ولكن في بعض الحالات قد لا يتبخر سائل التبريد بالكامل، وقد يصل جزء منه إلى الضاغط وهو في الحالة السائلة.
وهنا تظهر أهمية وحدة مجمع السائل.
فالسوائل لا يمكن ضغطها بسهولة، لذلك فإن دخول سائل التبريد إلى غرفة الضغط قد يؤدي إلى حدوث أضرار ميكانيكية في الضاغط.
لهذا السبب، يمر غاز التبريد أولًا عبر وحدة التراكم قبل دخوله إلى غرفة الضغط.
وظيفة وحدة مجمع السائل (Accumulator) في الضاغط الدوار
تلعب وحدة مجمع السائل (Accumulator) دورًا مهمًا في حماية الضاغط الدوار وزيادة عمره التشغيلي.
بعد خروج غاز التبريد من المبخر، يجب أن يصل إلى الضاغط وهو في حالة غازية فقط. ولكن بسبب بعض الظروف التشغيلية، قد لا يتحول كل سائل التبريد إلى غاز بشكل كامل، مما يؤدي إلى احتمال وصول كمية من السائل إلى الضاغط.
وهذا الأمر يمثل خطرًا على الضاغط، لأن السوائل لا يمكن ضغطها مثل الغازات.
فعند محاولة الضاغط ضغط سائل التبريد، قد يحدث:
- زيادة الحمل على الأجزاء الميكانيكية.
- تلف غرفة الضغط.
- انخفاض كفاءة نظام التبريد.
- حدوث أعطال في الضاغط مع مرور الوقت.
لذلك يتم تركيب وحدة مجمع السائل قبل غرفة الضغط لمنع وصول سائل التبريد إليها.

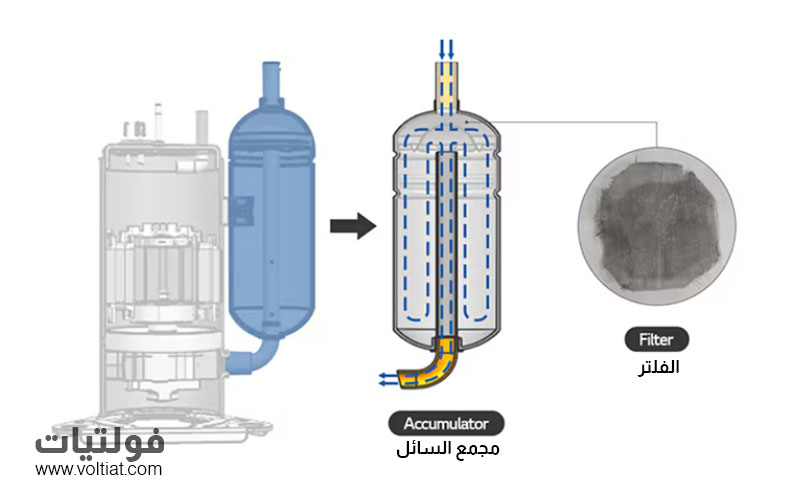

كيف تعمل وحدة مجمع السائل؟
يمر غاز التبريد الخارج من المبخر أولًا عبر وحدة التراكم قبل دخوله إلى الضاغط.
وتقوم الوحدة بالوظائف التالية:
- فصل سائل التبريد عن الغاز.
حيث تحتفظ بالكمية غير المتبخرة من السائل في الجزء السفلي، بينما تسمح بمرور الغاز فقط إلى غرفة الضغط.
- تبخير بقايا سائل التبريد.
تساعد حرارة خط السحب على تحويل السائل المتبقي إلى غاز منخفض الضغط والحرارة.
- حماية غرفة الضغط.
تحتوي وحدة مجمع السائل أيضًا على فلتر يمنع دخول الشوائب والأجسام الغريبة إلى الأجزاء الداخلية الدقيقة للضاغط.
يمكن تشبيه هذا الفلتر بالمصفاة التي تمنع مرور الأجسام غير المرغوبة، ولكنها مصممة خصيصًا لحماية الضاغط.
وباختصار، تقوم وحدة مجمع السائل بتحويل أي بقايا من سائل التبريد إلى غاز آمن قبل وصوله إلى غرفة الضغط.
كيف يعمل الضاغط الدوار؟
يعتمد الضاغط الدوار على مبدأ بسيط، وهو تغيير حجم غرفة الضغط الداخلية لضغط غاز التبريد.
فعندما يدخل غاز التبريد منخفض الضغط والحرارة إلى غرفة الضغط، تبدأ الأجزاء الدوارة بالعمل لتقليل حجم الغاز.
ونتيجة لذلك:
- يقل حجم الغاز.
- يرتفع ضغطه.
- ترتفع درجة حرارته.
- يتحول إلى غاز عالي الضغط والحرارة.
بعد ذلك ينتقل غاز التبريد المضغوط إلى المكثف، حيث يتم التخلص من الحرارة لتستمر دورة التبريد.

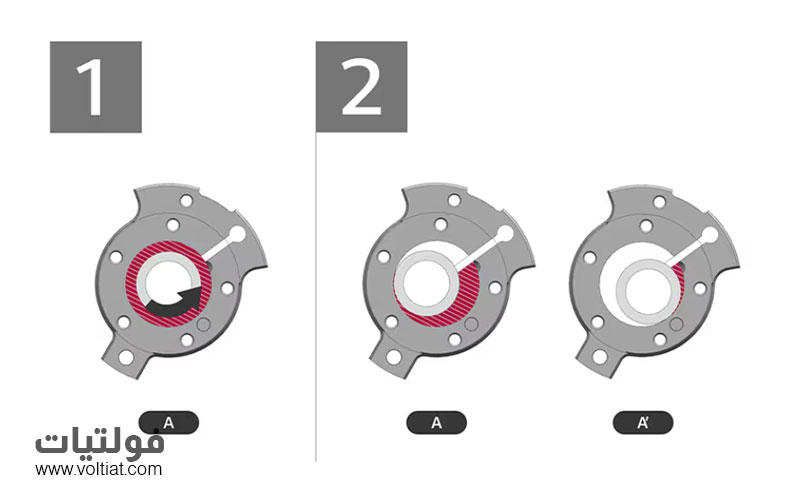

مبدأ عمل غرفة الضغط في الضاغط الدوار
لفهم طريقة عمل الضاغط الدوار بشكل أفضل، يجب التعرف على فكرة الحركة اللامركزية.
تحتوي غرفة الضغط على جزأين دائريين:
- دائرة خارجية ثابتة.
- دائرة داخلية دوارة.
عندما يكون مركز الدائرة الداخلية مطابقًا لمركز الدائرة الخارجية، فإن حجم المساحة بينهما لا يتغير.
لكن في الضاغط الدوار، يكون مركز الدائرة الداخلية غير متطابق مع المركز الخارجي، لذلك يؤدي دورانها إلى تغيير حجم الحجرة باستمرار.
أثناء دوران البكرة:
- تدخل كمية من غاز التبريد منخفض الضغط إلى غرفة الضغط.
- تتحرك البكرة وتقلل حجم الحجرة.
- يرتفع ضغط الغاز.
- يخرج الغاز المضغوط إلى دورة التبريد.
مثال بسيط لفهم عملية الضغط
يمكن فهم هذا المبدأ من خلال مثال بسيط.
عند الضغط على كيس مغلق يحتوي على الهواء، فإن المساحة الداخلية تقل، بينما يرتفع الضغط داخل الكيس.
وعندما يصبح الضغط مرتفعًا جدًا، قد ينفتح الكيس.
يعمل الضاغط الدوار بطريقة مشابهة، لكنه يستخدم هذه العملية بشكل دقيق ومستمر لضغط غاز التبريد داخل نظام التكييف.

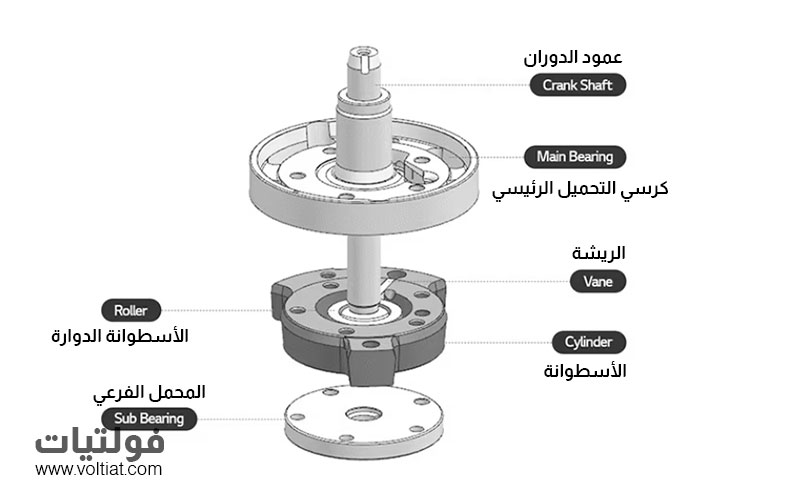

مكونات غرفة الضغط في الضاغط الدوار
تتكون غرفة الضغط من عدة أجزاء تعمل معًا لإتمام عملية ضغط غاز التبريد، وتشمل:
1- الأسطوانة (Cylinder)
تعتبر الجزء الخارجي الذي تتم بداخله عملية الضغط، حيث تتحرك البكرة الدوارة لتغيير حجم الحجرة الداخلية.
2- العمود اللامركزي (Crank Shaft)
ينقل الحركة الناتجة من المحرك الكهربائي إلى غرفة الضغط.
ويتميز بتصميم غير مركزي يسمح للبكرة بالدوران في مسار دائري غير منتظم.
3- البكرة الدوارة (Roller)
تعتبر من أهم أجزاء الضاغط الدوار.
تدور حول العمود اللامركزي، وتعمل على تقليل حجم غرفة الضغط، مما يؤدي إلى رفع ضغط غاز التبريد.
4- الريشة الفاصلة (Vane)
تعمل الريشة على فصل منطقتين داخل غرفة الضغط:
- منطقة الضغط المنخفض.
- منطقة الضغط المرتفع.
وتضمن انتقال الغاز في الاتجاه الصحيح أثناء عملية الضغط.
5- المحامل (Bearings)
توجد محامل في الجزء العلوي والسفلي من غرفة الضغط، ووظيفتها تثبيت الأجزاء الدوارة وتقليل الاحتكاك أثناء التشغيل.

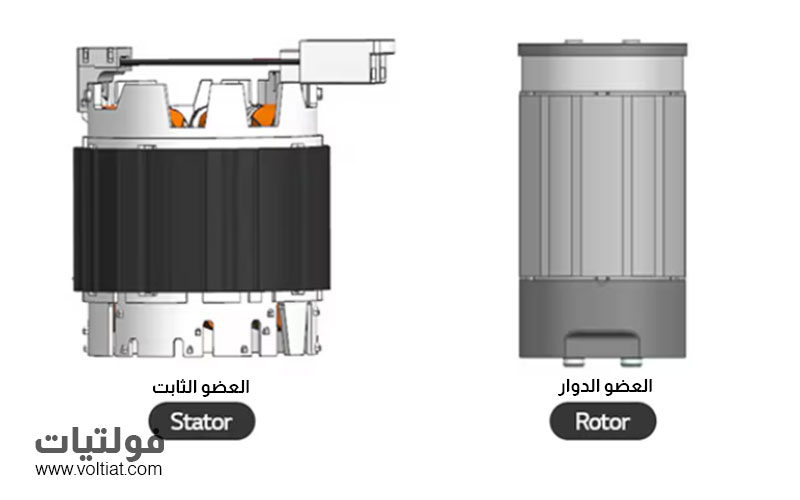

كيف يعمل محرك الضاغط الدوار؟
يحتاج الضاغط إلى محرك كهربائي لتحويل الطاقة الكهربائية إلى حركة ميكانيكية.
ويتكون المحرك من جزأين رئيسيين:
العضو الثابت (Stator)
وهو الجزء الثابت الذي يحتوي على الملفات الكهربائية.
عند مرور التيار الكهربائي داخل الملفات، يتولد مجال مغناطيسي يؤدي إلى دوران الجزء الداخلي.
العضو الدوار (Rotor)
هو الجزء الذي يدور داخل العضو الثابت.
وينقل الحركة الدورانية إلى عمود الكرنك، الذي يحرك بدوره أجزاء غرفة الضغط.
وبذلك تتحول الطاقة الكهربائية إلى حركة ميكانيكية تستخدم لضغط غاز التبريد.
مميزات الضاغط الدوار في المكيفات
يستخدم الضاغط الدوار على نطاق واسع في مكيفات الهواء المنزلية بسبب مجموعة من المميزات التي تجعله مناسبًا لهذا النوع من التطبيقات.
ومن أهم هذه المميزات:
1- الحجم الصغير والتصميم المدمج
يتميز كمبروسر الروتاري بحجمه الصغير مقارنة ببعض أنواع الضواغط الأخرى.
ولهذا السبب، يناسب الأجهزة المنزلية التي تحتاج إلى تصميم مدمج، مثل:
- مكيفات الشباك.
- المكيفات المنفصلة (Split AC).
- بعض أجهزة التكييف المحمولة.
كما أن صغر حجمه يساعد الشركات المصنعة على إنتاج أجهزة تكييف أخف وزنًا وأسهل في التركيب.
2- التشغيل الهادئ
يعمل الضاغط الدوار بمستوى ضوضاء منخفض نسبيًا، لأنه يعتمد على الحركة الدورانية بدلًا من حركة المكبس المتكررة كما في الضاغط الترددي.
وهذا يجعله خيارًا مناسبًا للمنازل وغرف النوم والمكاتب التي تحتاج إلى تشغيل هادئ.
3- كفاءة جيدة في استهلاك الطاقة
يتميز الضاغط الدوار بكفاءة عالية عند استخدامه في الأحمال الصغيرة والمتوسطة.
فعند تشغيل المكيف في الظروف الطبيعية، يستطيع الضاغط ضغط غاز التبريد بكفاءة مع استهلاك مناسب للطاقة الكهربائية.
ولهذا السبب أصبح من أكثر أنواع الضواغط انتشارًا في المكيفات المنزلية الحديثة.
4- قلة عدد الأجزاء المتحركة
يحتوي الضاغط الدوار على عدد أقل من الأجزاء المتحركة مقارنة بالضاغط الترددي.
وهذا يؤدي إلى:
- تقليل الاحتكاك الداخلي.
- انخفاض احتمالية حدوث الأعطال.
- سهولة التشغيل لفترات طويلة.
5- سرعة الوصول إلى الأداء المطلوب
بسبب تصميمه الداخلي، يستطيع الضاغط الدوار الوصول إلى ضغط التشغيل بسرعة.
وهذا يساعد المكيف على إنتاج الهواء البارد خلال وقت قصير بعد بدء التشغيل.
عيوب الضاغط الدوار
رغم المميزات العديدة للضاغط الدوار، إلا أن هناك بعض العيوب التي يجب معرفتها.
1- محدودية الاستخدام في القدرات الكبيرة
يعتبر الضاغط الدوار مناسبًا بشكل أساسي للمكيفات المنزلية والأنظمة ذات القدرات الصغيرة والمتوسطة.
أما في التطبيقات الصناعية أو أنظمة التبريد الكبيرة، فتستخدم أنواع أخرى مثل:
- الضاغط اللولبي (Screw Compressor).
- الضاغط الطارد المركزي (Centrifugal Compressor).
وذلك بسبب قدرتها على التعامل مع أحمال تبريد أكبر.
2- الحساسية تجاه الشوائب
تحتوي غرفة الضغط في الضاغط الدوار على أجزاء دقيقة جدًا، لذلك فإن دخول الشوائب أو الأوساخ إلى الداخل قد يؤثر على كفاءة التشغيل.
ولهذا السبب تعتبر وحدة التراكم والفلتر من الأجزاء المهمة لحماية الضاغط.
3- التأثر بعودة سائل التبريد
يعتبر وصول سائل التبريد إلى غرفة الضغط من أكثر المشاكل التي تؤثر على عمر الضاغط.
لذلك يجب التأكد من:
- شحن كمية الفريون الصحيحة.
- سلامة دورة التبريد.
- عمل المبخر بشكل صحيح.
الفرق بين الضاغط الدوار والضاغط الحلزوني (Scroll Compressor)
يعد كل من الضاغط الدوار والضاغط الحلزوني من أشهر أنواع الضواغط المستخدمة في أنظمة التكييف.
لكن توجد بعض الاختلافات بينهما:
| المقارنة | الضاغط الدوار | الضاغط الحلزوني |
|---|---|---|
| طريقة العمل | دوران بكرة داخل غرفة ضغط | دوران حلزونين لضغط الغاز |
| الاستخدام | المكيفات المنزلية الصغيرة والمتوسطة | المكيفات المنزلية والتجارية |
| الحجم | أصغر حجمًا | أكبر نسبيًا |
| مستوى الضوضاء | منخفض | منخفض جدًا |
| الكفاءة | جيدة | أعلى عادة في الأحمال الكبيرة |
| التكلفة | أقل | أعلى |
بشكل عام، يعتبر الضاغط الدوار خيارًا اقتصاديًا وفعالًا للمكيفات المنزلية، بينما يستخدم الضاغط الحلزوني عندما تكون الحاجة إلى كفاءة أعلى وقدرات أكبر.
لماذا يستخدم الضاغط الدوار في المكيفات المنزلية؟
هناك عدة أسباب جعلت الضاغط الدوار الخيار الأكثر انتشارًا في أجهزة التكييف المنزلية، ومنها:
1- مناسب لقدرات التبريد المنزلية
معظم المنازل تحتاج إلى قدرات تبريد صغيرة أو متوسطة، وهي مناسبة جدًا لقدرات الضواغط الدوارة.
2- تكلفة التصنيع المنخفضة
يتميز تصميم الضاغط الدوار بالبساطة مقارنة ببعض الأنواع الأخرى، مما يقلل تكلفة الإنتاج والصيانة.
3- الحجم المناسب
تحتاج المكيفات المنزلية إلى ضاغط صغير يمكن تركيبه داخل الوحدة الخارجية بسهولة.
وهنا يظهر تفوق الضاغط الدوار بسبب تصميمه المدمج.
4- الأداء المستقر
يوفر الضاغط الدوار أداءً ثابتًا في ظروف التشغيل اليومية، خصوصًا عند استخدامه ضمن الحدود المصممة له.
نصائح للحفاظ على الضاغط الدوار وإطالة عمره
للحفاظ على أداء كمبروسر الروتاري وتجنب الأعطال المبكرة، ينصح باتباع الإجراءات التالية:
تنظيف فلاتر المكيف بشكل دوري
تراكم الغبار على الفلاتر يقلل تدفق الهواء، مما يزيد الحمل على الضاغط.
التأكد من مستوى الفريون
نقص أو زيادة شحنة غاز التبريد قد يؤدي إلى تشغيل غير طبيعي للضاغط.
تنظيف الوحدة الخارجية
يجب إزالة الأتربة والأوساخ من المكثف، لأن ضعف تبادل الحرارة يزيد ضغط التشغيل على الضاغط.
إجراء الصيانة الدورية
الفحص المنتظم بواسطة فني تكييف معتمد يساعد على اكتشاف المشاكل قبل تطورها.
الأسئلة الشائعة حول الضاغط الدوار
ما هو الضاغط الدوار في المكيف؟
الضاغط الدوار هو نوع من ضواغط التكييف يعتمد على الحركة الدورانية لضغط غاز التبريد، ويستخدم بكثرة في المكيفات المنزلية.
هل الضاغط الدوار أفضل من الضاغط الترددي؟
يعتمد ذلك على الاستخدام. فالضاغط الدوار مناسب للمكيفات المنزلية بسبب صغر حجمه وتشغيله الهادئ، بينما قد يكون الضاغط الترددي مناسبًا لبعض التطبيقات الأخرى.
ما سبب تلف الضاغط الدوار؟
من أكثر الأسباب شيوعًا:
- نقص زيت الضاغط.
- دخول سائل التبريد.
- ارتفاع ضغط التشغيل.
- ضعف الصيانة.
- مشاكل الكهرباء.
كم عمر الضاغط الدوار؟
يعتمد العمر التشغيلي على جودة التصنيع وظروف التشغيل والصيانة، لكن الصيانة الدورية تساعد على إطالة عمره وتحسين أدائه.
الخلاصة
يعتبر الضاغط الدوار من أهم أنواع الضواغط المستخدمة في مكيفات الهواء المنزلية، حيث يجمع بين الحجم الصغير، والكفاءة الجيدة، والتشغيل الهادئ.
يعتمد هذا النوع من الضواغط على تغيير حجم غرفة الضغط باستخدام الحركة الدورانية لضغط غاز التبريد وتحويله إلى حالة عالية الضغط والحرارة.
وبفضل تصميمه البسيط وقدرته على العمل بكفاءة في الأحمال المنزلية، أصبح كمبروسر الروتاري أحد أكثر الخيارات انتشارًا في أنظمة التكييف الحديثة.
ومع ذلك، يحتاج الضاغط الدوار إلى صيانة منتظمة، وشحنة فريون صحيحة، وحماية من دخول السوائل والشوائب لضمان أفضل أداء وعمر تشغيلي طويل.
