تعد أنواع ضواغط التبريد من أهم المكونات في أنظمة التبريد وتكييف الهواء، إذ يعتمد عليها النظام في ضغط وسيط التبريد ودفعه داخل الدورة للحفاظ على كفاءة التبريد. وتختلف الضواغط من حيث طريقة عملها وتصميمها واستخداماتها، لذلك يُستخدم كل نوع في تطبيقات محددة تناسب قدرته التشغيلية.
وتطورت تقنيات تصنيع الضواغط بشكل كبير خلال السنوات الأخيرة، مما أدى إلى ظهور أنواع تتميز بكفاءة أعلى واستهلاك أقل للطاقة ومستويات ضوضاء منخفضة. ولهذا السبب، فإن معرفة الفروق بين أنواع الضواغط تساعد الفنيين والمهندسين وأصحاب المشاريع على اختيار الضاغط المناسب لكل نظام.
في هذا الدليل، سنتعرف على أنواع ضواغط التبريد، وطريقة عمل كل نوع، وأبرز مميزاته وعيوبه، بالإضافة إلى أهم استخداماته في أنظمة التبريد والتكييف.
جدول يوضح أنواع ضواغط التبريد واستخدامات كل نوع
| نوع الضاغط | أشهر الاستخدامات |
|---|---|
| الضاغط الترددي | الثلاجات المنزلية، المجمدات، وحدات التبريد الصغيرة |
| الضاغط الحلزوني | المكيفات المنزلية، المضخات الحرارية، أنظمة HVAC |
| الضاغط الدوار | مكيفات السبليت والشباك، وبعض أنظمة التبريد التجارية |
| الضاغط اللولبي | أنظمة التبريد الصناعية والتجارية الكبيرة |
| الضاغط شبه المحكم | وحدات التكثيف والتبريد التجاري ومتوسط السعة |
| الضاغط المحكم | الثلاجات المنزلية والمكيفات الصغيرة |
| الضاغط الطرد المركزي | أنظمة التكييف المركزية والمشاريع الضخمة |

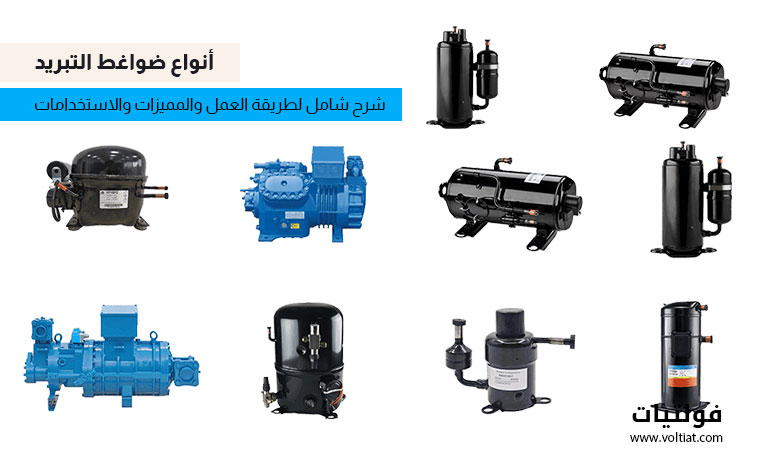

ما هي أنواع ضواغط التبريد؟
تنقسم أنواع ضواغط التبريد وفقًا لآلية ضغط وسيط التبريد إلى مبدأين رئيسيين:
- ضواغط الإزاحة الإيجابية (Positive Displacement).
- الضواغط الديناميكية (Dynamic Compressors).
وتندرج تحت هذين المبدأين عدة أنواع تستخدم في أنظمة التبريد وتكييف الهواء، وهي:
- الضاغط الترددي (Reciprocating Compressor).
- الضاغط الحلزوني (Scroll Compressor).
- الضاغط اللولبي (Screw Compressor).
- الضاغط الدوار (Rotary Compressor).
- الضاغط شبه المحكم الإغلاق (Semi-Hermetic Compressor).
- الضاغط المحكم الإغلاق (Hermetic Compressor).
- الضاغط الطرد المركزي (Centrifugal Compressor).
ويتميز كل نوع بطريقة تشغيل مختلفة تجعله مناسبًا لتطبيقات محددة، سواء في الأنظمة المنزلية أو التجارية أو الصناعية.
الضاغط الحلزوني (Scroll Compressor): طريقة العمل والمميزات والاستخدامات
يعد الضاغط الحلزوني من أكثر أنواع ضواغط التبريد استخدامًا في أنظمة التكييف الحديثة، نظرًا لكفاءته العالية وتشغيله الهادئ مقارنة ببعض الأنواع الأخرى.
كيف يعمل الضاغط الحلزوني؟
يتكون الضاغط الحلزوني من حلزونين متداخلين:
- حلزون ثابت.
- حلزون متحرك.
يدخل وسيط التبريد بين الحلزونين عند ضغط منخفض، ثم يتحرك تدريجيًا نحو مركز الضاغط، حيث تقل المساحة بين الحلزونين ويزداد الضغط حتى يصل إلى فتحة الطرد الموجودة في منتصف الضاغط، ومنها يخرج الغاز المضغوط لاستكمال دورة التبريد.
تتميز هذه الآلية بانخفاض الاحتكاك وعدد الأجزاء المتحركة، مما ينعكس إيجابًا على كفاءة التشغيل والعمر الافتراضي.
أنواع الضاغط الحلزوني
ينقسم الضاغط الحلزوني إلى نوعين رئيسيين:
- الضاغط الحلزوني الشعاعي (Radially Scrolled Compressor).
- الضاغط الحلزوني المحوري المرن (Axially Compliant Scroll Compressor).
مميزات الضاغط الحلزوني
- كفاءة مرتفعة في استهلاك الطاقة.
- تشغيل هادئ مع اهتزازات منخفضة.
- عدد قليل من الأجزاء المتحركة.
- موثوقية عالية وعمر تشغيلي طويل.
- كفاءة أعلى بنسبة تتراوح بين 10% و15% مقارنة ببعض الضواغط التقليدية.
عيوب الضاغط الحلزوني
- تكلفة شرائه أعلى من بعض الأنواع الأخرى.
- صيانته تتطلب فنيًا متخصصًا.
- لا يناسب التطبيقات الصناعية الضخمة ذات السعات الكبيرة جدًا.
استخدامات الضاغط الحلزوني
يستخدم هذا النوع في العديد من التطبيقات، منها:
- المكيفات المنزلية.
- المضخات الحرارية.
- أنظمة التكييف والتبريد (HVAC).
- أنظمة تكييف السيارات.
- بعض أنظمة التبريد التجارية.
مقال ذو صلة: ما هو الضاغط الحلزوني (Scroll Compressor)؟ شرح طريقة العمل والمكونات الأساسية

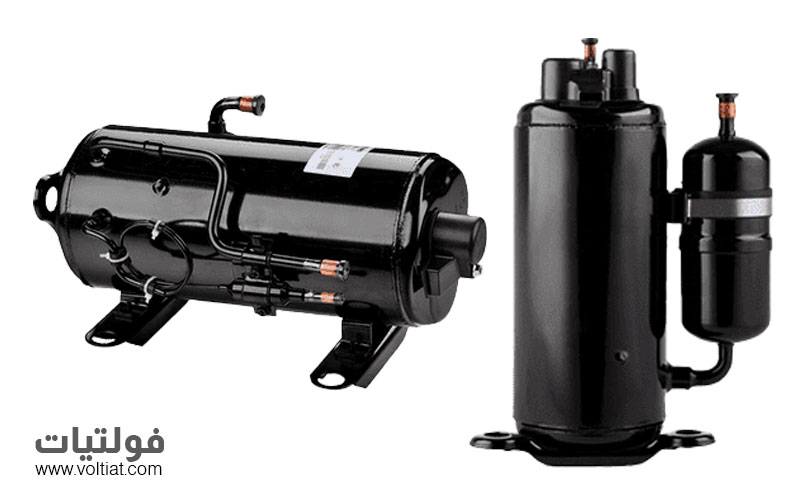

الضاغط الدوار (Rotary Compressor): طريقة العمل والمميزات والاستخدامات
يُستخدم الضاغط الدوار على نطاق واسع في أجهزة التكييف المنزلية والتجارية، ويتميز بحجمه الصغير وكفاءته العالية في التشغيل المستمر.
كيف يعمل الضاغط الدوار؟
يعتمد الضاغط الدوار على دوار أو أكثر يدور داخل غرفة الضغط وفق مبدأ الإزاحة الإيجابية. أثناء دوران الدوارات، يدخل وسيط التبريد إلى حجرة الضغط، ثم تقل المساحة تدريجيًا، مما يؤدي إلى زيادة الضغط قبل خروج الغاز عبر منفذ الطرد.
وتعتمد بعض التصميمات على وحدة الضغط المعروفة باسم Airend، التي تسهم في ضغط الهواء أو وسيط التبريد بكفاءة عالية.
أنواع الضاغط الدوار
يتوفر الضاغط الدوار في نوعين رئيسيين:
- ضاغط دوار يعمل بالحقن الزيتي (Oil-Injected).
- ضاغط دوار خالٍ من الزيت (Oil-Free).
مميزات الضاغط الدوار
- تصميم صغير وخفيف الوزن.
- كفاءة جيدة في استهلاك الطاقة.
- تشغيل مستقر مع ضوضاء منخفضة.
- قدرة على العمل لفترات طويلة.
- سهولة التركيب في المساحات المحدودة.
عيوب الضاغط الدوار
- تقل كفاءته في التطبيقات ذات السعات الكبيرة جدًا.
- قد تتأثر بعض مكوناته بالتآكل مع الاستخدام الطويل.
- يحتاج إلى صيانة دورية للحفاظ على الأداء.
استخدامات الضاغط الدوار
يستخدم الضاغط الدوار في العديد من التطبيقات، منها:
- مكيفات السبليت.
- مكيفات الشباك.
- بعض أنظمة التبريد التجارية.
- المعدات الصناعية متوسطة السعة.
- تطبيقات التبريد التي تتطلب تشغيلًا مستمرًا.
أشهر الشركات المصنعة
من أبرز الشركات التي تنتج الضواغط الدوارة:
- Hitachi.
- Panasonic.
- LG.
- GREE.
- GMCC.
- Highly.

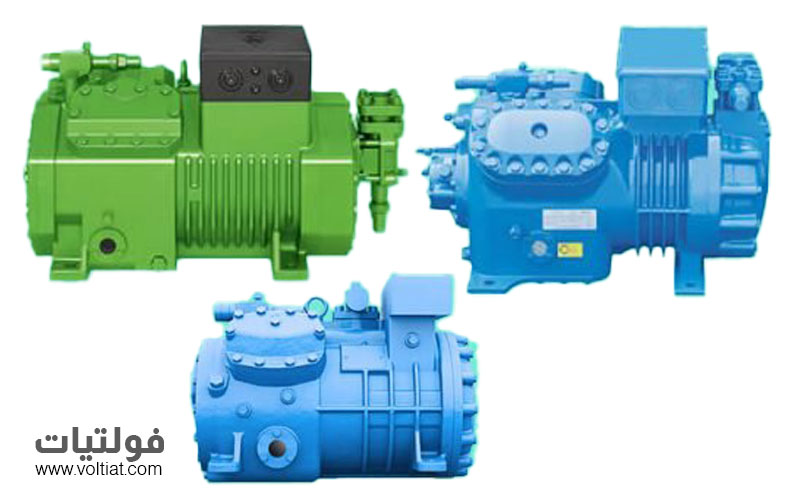

الضاغط شبه المحكم (Semi-Hermetic Compressor): طريقة العمل والمميزات والاستخدامات
يعد الضاغط شبه المحكم أحد أشهر أنواع ضواغط التبريد المستخدمة في أنظمة التبريد التجارية والصناعية متوسطة وكبيرة السعة. ويتميز بإمكانية صيانته وإصلاحه، وهو ما يجعله خيارًا اقتصاديًا في التطبيقات التي تتطلب تشغيلًا مستمرًا.
كيف يعمل الضاغط شبه المحكم؟
يتكون هذا الضاغط من هيكل معدني قوي، غالبًا ما يُصنع من الحديد الزهر، ويضم داخله المحرك والضاغط في وحدة واحدة. وعلى عكس الضاغط المحكم الإغلاق، يمكن فتح هيكل الضاغط لإجراء أعمال الصيانة أو استبدال الأجزاء التالفة.
أثناء التشغيل، يسحب الضاغط غاز التبريد منخفض الضغط عبر صمام السحب، ثم يضغطه داخل الأسطوانات قبل دفعه إلى خط الطرد بضغط مرتفع، ليواصل دورة التبريد داخل النظام.
مميزات الضاغط شبه المحكم
- يتميز بسهولة الصيانة والإصلاح.
- يمتلك عمرًا تشغيليًا طويلًا.
- يمكن استبدال الأجزاء الداخلية دون تغيير الضاغط بالكامل.
- يتحمل التشغيل لساعات طويلة.
- يوفر كفاءة عالية في التطبيقات التجارية.
عيوب الضاغط شبه المحكم
- أعلى تكلفة من الضاغط المحكم.
- يحتاج إلى صيانة دورية للحفاظ على كفاءته.
- حجمه ووزنه أكبر من بعض الأنواع الأخرى.
استخدامات الضاغط شبه المحكم
يستخدم هذا النوع في العديد من التطبيقات، مثل:
- غرف التبريد والتجميد.
- وحدات التكثيف التجارية.
- أنظمة السوبر ماركت.
- مخازن حفظ الأغذية.
- أنظمة التبريد متوسطة وكبيرة السعة.

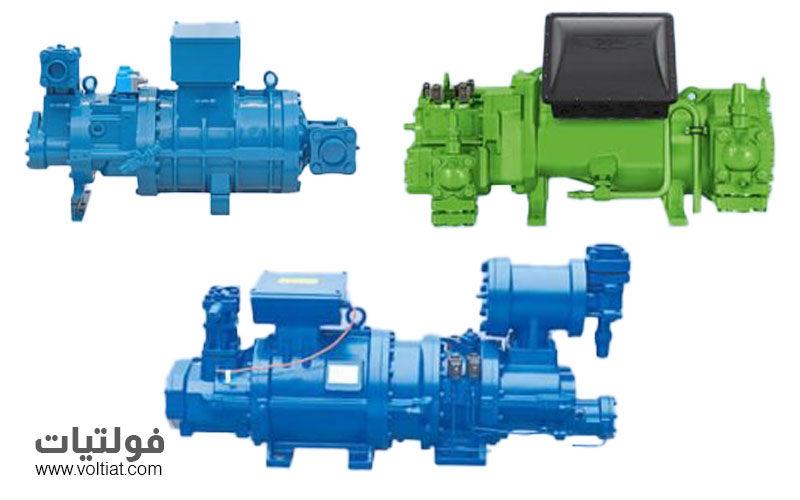

الضاغط اللولبي (Screw Compressor): طريقة العمل والمميزات والاستخدامات
يُعتبر الضاغط اللولبي من أكثر أنواع ضواغط التبريد كفاءة في التطبيقات الصناعية، حيث يتميز بقدرته على توفير تدفق مستمر لغاز التبريد مع استهلاك منخفض للطاقة.
كيف يعمل الضاغط اللولبي؟
يعتمد الضاغط اللولبي على دوارين حلزونيين متشابكين:
- دوار ذكر.
- دوار أنثى.
يدخل غاز التبريد بين الدوارين، ثم تقل المسافة بينهما تدريجيًا أثناء الدوران، مما يؤدي إلى ضغط الغاز حتى يصل إلى ضغط التشغيل المطلوب، وبعد ذلك يخرج عبر فتحة الطرد.
ويمتاز هذا التصميم بانخفاض الاهتزازات مقارنة بالضواغط الترددية، كما يوفر تشغيلًا مستمرًا ومستقرًا.
مميزات الضاغط اللولبي
- كفاءة مرتفعة في استهلاك الطاقة.
- تشغيل مستمر دون انقطاعات.
- اهتزاز وضوضاء منخفضان.
- قدرة كبيرة على تحمل الأحمال العالية.
- استهلاك محدود لزيت التشحيم.
عيوب الضاغط اللولبي
- تكلفة شراء مرتفعة.
- يحتاج إلى صيانة متخصصة.
- لا يعد الخيار الاقتصادي للأنظمة الصغيرة.
استخدامات الضاغط اللولبي
يستخدم الضاغط اللولبي في:
- المصانع.
- محطات التبريد المركزية.
- أنظمة التكييف التجارية الكبيرة.
- مخازن التبريد الضخمة.
- الصناعات الغذائية والدوائية.

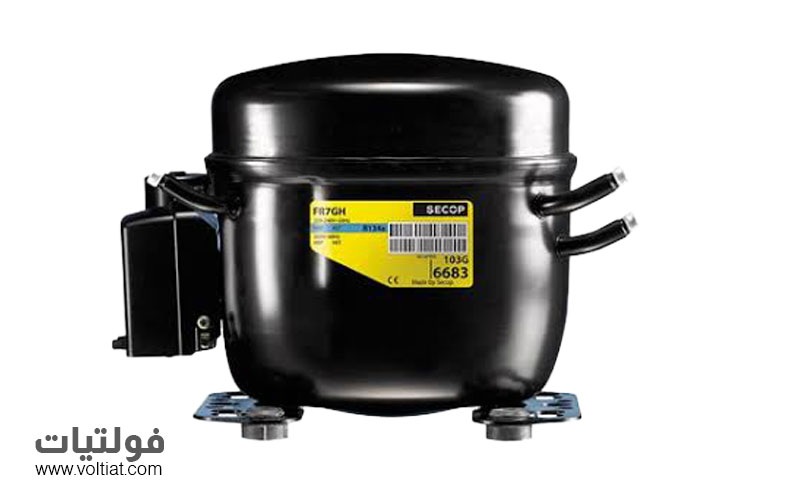

الضاغط الترددي (Reciprocating Compressor): طريقة العمل والمميزات والاستخدامات
يُعد الضاغط الترددي من أقدم وأكثر أنواع ضواغط التبريد انتشارًا، ولا يزال يستخدم حتى اليوم في العديد من التطبيقات المنزلية والتجارية بفضل كفاءته وسهولة صيانته.
كيف يعمل الضاغط الترددي؟
يعتمد الضاغط الترددي على حركة مكبس داخل أسطوانة. وعندما يتحرك المكبس إلى الأسفل، يدخل غاز التبريد منخفض الضغط عبر صمام السحب. وعند صعود المكبس، يُضغط الغاز داخل الأسطوانة حتى يصل إلى الضغط المطلوب، ثم يخرج عبر صمام الطرد إلى باقي أجزاء دورة التبريد.
وتتكرر هذه العملية بشكل مستمر للحفاظ على دوران وسيط التبريد داخل النظام.
أنواع الضاغط الترددي
تشمل الضواغط الترددية عدة تصنيفات، من أبرزها:
- ضاغط أحادي الأسطوانة.
- ضاغط متعدد الأسطوانات.
- ضاغط مفتوح.
- ضاغط محكم الإغلاق.
- ضاغط شبه محكم الإغلاق.
مميزات الضاغط الترددي
- تكلفة شراء مناسبة.
- سهولة الصيانة وتوفر قطع الغيار.
- قدرة جيدة على العمل في درجات الحرارة المختلفة.
- مناسب للأحمال الصغيرة والمتوسطة.
- كفاءة جيدة في أنظمة التبريد التقليدية.
عيوب الضاغط الترددي
- يصدر ضوضاء واهتزازات أعلى من بعض الأنواع الأخرى.
- يحتوي على عدد كبير من الأجزاء المتحركة، مما يزيد من احتمالية التآكل.
- يحتاج إلى صيانة دورية للحفاظ على الأداء.
استخدامات الضاغط الترددي
يستخدم الضاغط الترددي في العديد من التطبيقات، منها:
- الثلاجات المنزلية.
- المجمدات (الفريزر).
- مبردات المياه.
- غرف التبريد الصغيرة.
- وحدات التبريد التجارية.
- بعض أنظمة تكييف الهواء.
أشهر الشركات المصنعة
تنتج العديد من الشركات العالمية الضواغط الترددية، ومن أبرزها:
- Secop.
- Embraco.
- Huayi.
- Donper.
- Panasonic.
- Samsung.
- LG.
ويُعرف هذا النوع بموثوقيته العالية، لذلك لا يزال خيارًا شائعًا في أنظمة التبريد المنزلية والتجارية.
مقال ذو صلة: سبب انتشار الضواغط الترددية في أنظمة التبريد

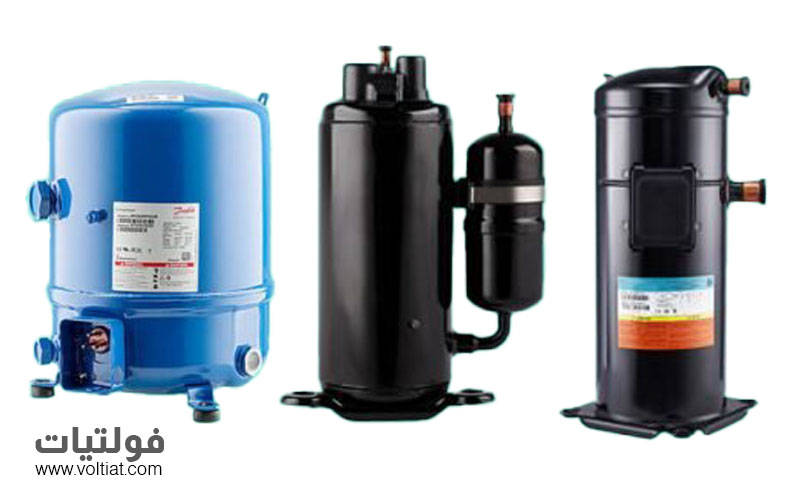

الضاغط المحكم الإغلاق (Hermetic Compressor): طريقة العمل والمميزات والاستخدامات
يُعد الضاغط المحكم الإغلاق (Hermetic Compressor) من أكثر أنواع ضواغط التبريد انتشارًا في الأجهزة المنزلية، ويتميز بتصميم مغلق يمنع تسرب وسيط التبريد ويوفر تشغيلًا موثوقًا لفترات طويلة.
كيف يعمل الضاغط المحكم الإغلاق؟
يتكون هذا الضاغط من محرك كهربائي وآلية الضغط داخل غلاف فولاذي محكم الإغلاق، بحيث يعمل المحرك والضاغط كوحدة واحدة لا يمكن فصلها أثناء التشغيل.
عند تشغيل الضاغط، يسحب وسيط التبريد منخفض الضغط عبر خط السحب، ثم يضغطه داخل الوحدة قبل دفعه إلى المكثف لاستكمال دورة التبريد.
وبسبب تصميمه المغلق، يصعب إجراء عمليات الإصلاح الداخلية، لذلك يُستبدل الضاغط بالكامل عند حدوث عطل كبير.
أنواع الضاغط المحكم الإغلاق
يتوفر الضاغط المحكم بعدة تصميمات، منها:
- الضاغط الحلزوني المحكم.
- الضاغط الترددي المحكم.
- الضاغط الدوار المحكم.
مميزات الضاغط المحكم
- يمنع تسرب وسيط التبريد.
- مستوى ضوضاء منخفض.
- حجم صغير وسهل التركيب.
- يحتاج إلى صيانة محدودة.
- مناسب للاستخدام المنزلي.
عيوب الضاغط المحكم
- لا يمكن إصلاح معظم الأعطال الداخلية.
- يُستبدل بالكامل عند التلف.
- لا يناسب الأنظمة الصناعية الكبيرة.
استخدامات الضاغط المحكم
يستخدم هذا النوع في:
- الثلاجات المنزلية.
- الفريزرات.
- مكيفات الشباك.
- مكيفات السبليت الصغيرة.
- برادات المياه.
- أجهزة إزالة الرطوبة.
الضاغط الطرد المركزي (Centrifugal Compressor): طريقة العمل والمميزات والاستخدامات
يُستخدم الضاغط الطرد المركزي في أنظمة التبريد والتكييف ذات السعات الكبيرة جدًا، ويُعد الخيار الأمثل للمباني الضخمة والمصانع ومحطات التبريد المركزية.
كيف يعمل الضاغط الطرد المركزي؟
يعتمد هذا الضاغط على مروحة أو دفاعة (Impeller) تدور بسرعات عالية جدًا، فتزيد سرعة وسيط التبريد أولًا، ثم تتحول هذه السرعة إلى ضغط داخل ناشر خاص (Diffuser)، مما ينتج غازًا عالي الضغط.
وعلى عكس الضواغط التي تعتمد على المكابس أو اللوالب، يعمل الضاغط الطرد المركزي وفق مبدأ الطاقة الحركية، لذلك يُصنف ضمن الضواغط الديناميكية.
مميزات الضاغط الطرد المركزي
- كفاءة مرتفعة في الأحمال الكبيرة.
- قدرة تبريد عالية جدًا.
- تشغيل مستمر مع اهتزازات منخفضة.
- مناسب للمشروعات الضخمة.
- استهلاك جيد للطاقة عند التشغيل الكامل.
عيوب الضاغط الطرد المركزي
- تكلفة شراء وتركيب مرتفعة.
- يحتاج إلى خبرة فنية في التشغيل والصيانة.
- لا يناسب الأنظمة الصغيرة.
استخدامات الضاغط الطرد المركزي
يستخدم في:
- أنظمة التكييف المركزية.
- المستشفيات.
- المطارات.
- الفنادق.
- المصانع.
- مراكز البيانات.
- الأبراج التجارية.
مقارنة بين أنواع ضواغط التبريد
| النوع | الكفاءة | الضوضاء | الصيانة | أفضل الاستخدامات |
|---|---|---|---|---|
| الترددي | جيدة | مرتفعة نسبيًا | سهلة | الثلاجات والتبريد المنزلي |
| الحلزوني | مرتفعة | منخفضة | متوسطة | المكيفات وأنظمة HVAC |
| الدوار | جيدة جدًا | منخفضة | متوسطة | مكيفات السبليت والشباك |
| اللولبي | مرتفعة جدًا | منخفضة | متخصصة | التطبيقات الصناعية |
| شبه المحكم | مرتفعة | متوسطة | سهلة | التبريد التجاري |
| المحكم | جيدة | منخفضة | غير قابل للإصلاح غالبًا | الأجهزة المنزلية |
| الطرد المركزي | ممتازة | منخفضة | متخصصة | المشاريع الضخمة |
كيف تختار ضاغط التبريد المناسب؟
يعتمد اختيار ضاغط التبريد المناسب على عدة عوامل، أهمها:
- سعة نظام التبريد المطلوبة.
- نوع التطبيق، سواء كان منزليًا أو تجاريًا أو صناعيًا.
- كفاءة استهلاك الطاقة.
- تكلفة التشغيل والصيانة.
- مستوى الضوضاء المسموح به.
- توافر قطع الغيار وخدمات الصيانة.
فعلى سبيل المثال، يُعد الضاغط الحلزوني خيارًا ممتازًا للمكيفات المنزلية، بينما يُفضل استخدام الضاغط اللولبي أو الطرد المركزي في المشاريع الصناعية الكبيرة التي تتطلب قدرة تبريد مرتفعة.
أشهر الشركات المصنعة لضواغط التبريد
توجد العديد من الشركات العالمية التي تنتج ضواغط التبريد بمختلف أنواعها، ومن أشهرها:
- Bitzer
- Copeland
- Danfoss
- Carrier
- Frascold
- Panasonic
- Hitachi
- LG
- Samsung
- GMCC
- Secop
- Embraco
- Huayi
- Donper
وتوفر هذه الشركات ضواغط تناسب الاستخدامات المنزلية والتجارية والصناعية، مع اختلاف السعات والمواصفات الفنية.
الأسئلة الشائعة حول أنواع ضواغط التبريد
ما أفضل نوع من ضواغط التبريد؟
لا يوجد نوع واحد يناسب جميع التطبيقات، إذ يعتمد الاختيار على حجم النظام وطبيعة الاستخدام. ويُعد الضاغط الحلزوني من أفضل الخيارات للمكيفات، بينما يُفضل الضاغط اللولبي أو الطرد المركزي للأنظمة الصناعية الكبيرة.
ما الفرق بين الضاغط الحلزوني والترددي؟
يعتمد الضاغط الحلزوني على حلزونين متداخلين لضغط وسيط التبريد، بينما يستخدم الضاغط الترددي مكبسًا يتحرك داخل أسطوانة. ويتميز الضاغط الحلزوني بانخفاض الضوضاء وكفاءة أعلى، في حين يمتاز الضاغط الترددي بسهولة الصيانة وانخفاض التكلفة.
هل الضاغط اللولبي أفضل من الضاغط الدوار؟
يعتمد ذلك على التطبيق. فالضاغط اللولبي مناسب للأنظمة الصناعية ذات السعات الكبيرة، بينما يُستخدم الضاغط الدوار غالبًا في المكيفات المنزلية والتجارية الصغيرة والمتوسطة.
ما أكثر أنواع الضواغط توفيرًا للطاقة؟
تُعد الضواغط الحلزونية واللولبية والطرد المركزي من أكثر الأنواع كفاءة في استهلاك الطاقة عند استخدامها ضمن التطبيقات المناسبة.
هل يمكن إصلاح جميع أنواع الضواغط؟
لا، فالضاغط المحكم الإغلاق غالبًا ما يُستبدل بالكامل عند تلفه، بينما يمكن إصلاح الضاغط شبه المحكم وبعض الأنواع الأخرى عند الحاجة.
الخاتمة
تلعب أنواع ضواغط التبريد دورًا أساسيًا في كفاءة أنظمة التبريد وتكييف الهواء، ويتميز كل نوع بخصائص تجعله مناسبًا لتطبيقات محددة. لذلك، فإن فهم طريقة عمل الضاغط ومميزاته وعيوبه يساعد على اختيار الحل الأمثل، سواء للاستخدام المنزلي أو التجاري أو الصناعي.
وقبل شراء أي ضاغط، يُنصح بمراعاة سعة النظام، وكفاءة استهلاك الطاقة، وتكاليف الصيانة، بالإضافة إلى الاعتماد على العلامات التجارية الموثوقة لضمان أفضل أداء وعمر تشغيلي أطول.
