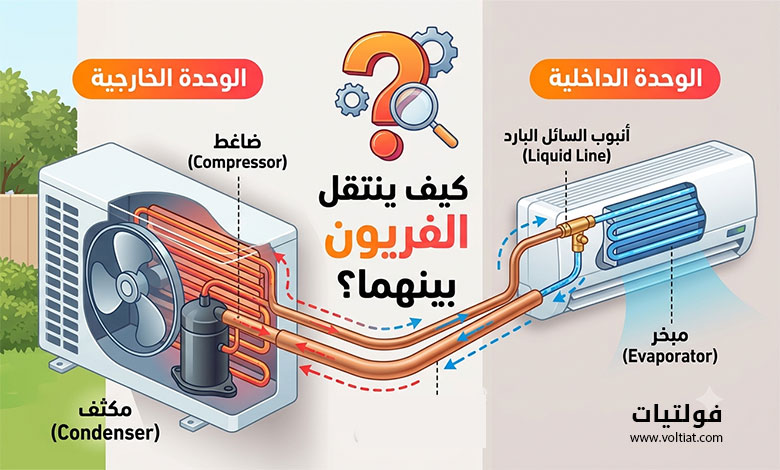

كيف ينتقل الفريون بين الوحدة الداخلية والخارجية في المكيف؟ ينتقل الفريون بين الوحدة الداخلية والخارجية في المكيف عبر أنبوبين نحاسيين مغلقين يشكلان دائرة تبريد مستمرة. يتحرك الفريون السائل من الوحدة الخارجية إلى الوحدة الداخلية عبر خط السائل، بينما يعود مرة أخرى إلى الضاغط في الوحدة الخارجية على شكل غاز عبر خط السحب.
تعد هذه العملية الأساس الذي يجعل مكيف السبليت قادرًا على تبريد المنازل والمكاتب، خصوصًا خلال فصل الصيف في السعودية، حيث تصل درجات الحرارة إلى مستويات مرتفعة وتحتاج أجهزة التكييف إلى العمل بكفاءة عالية.
المكيف لا يصنع البرودة كما يعتقد البعض، بل يعمل على نقل الحرارة من داخل الغرفة إلى خارجها باستخدام غاز التبريد (الفريون) الذي يتغير بين الحالة السائلة والغازية أثناء دورة التبريد.

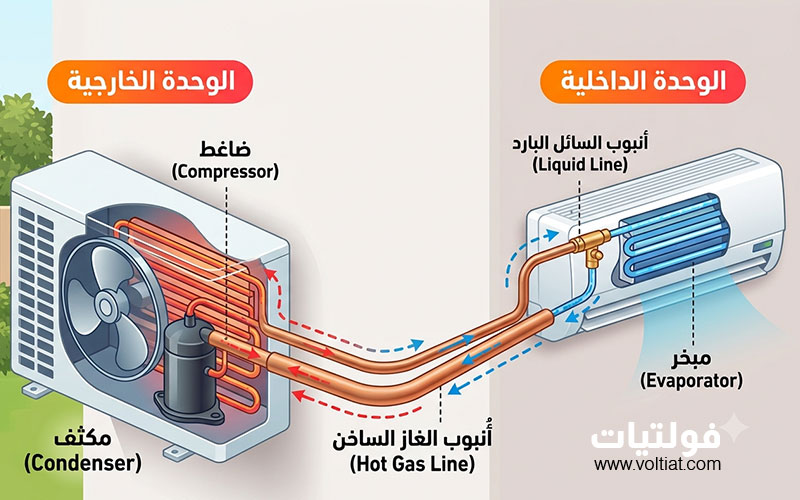

ما هو مسار الفريون بين الوحدة الداخلية والخارجية؟
تعمل أجهزة التكييف بنظام مغلق، حيث يدور الفريون داخل الأنابيب النحاسية دون أن ينقص أو يخرج إلا عند حدوث تسريب.
يمر الفريون بأربع مراحل رئيسية:
| المرحلة | مكان حدوثها | حالة الفريون |
|---|---|---|
| الضغط | الضاغط في الوحدة الخارجية | غاز عالي الضغط والحرارة |
| التكثيف | المكثف في الوحدة الخارجية | سائل عالي الضغط |
| التمدد | صمام التمدد أو الشعيرة | سائل منخفض الضغط والحرارة |
| التبخر | المبخر في الوحدة الداخلية | غاز منخفض الضغط |
بعد انتهاء هذه المراحل يعود الفريون إلى الضاغط لتبدأ الدورة من جديد.
كيف ينتقل الفريون من الوحدة الخارجية إلى الداخلية؟
1- خروج الفريون من الضاغط
تبدأ رحلة الفريون داخل الوحدة الخارجية.
يقوم الكمبروسر (الضاغط) بضغط غاز الفريون القادم من الوحدة الداخلية، مما يؤدي إلى:
- ارتفاع ضغط الفريون.
- ارتفاع درجة حرارته.
- تحوله إلى غاز ساخن عالي الضغط.
بعد ذلك ينتقل الفريون إلى ملف المكثف الموجود في الوحدة الخارجية.
2- تبريد الفريون داخل المكثف الخارجي
يدخل الفريون الساخن إلى المكثف (Condenser)، حيث تعمل المروحة الخارجية على تمرير الهواء فوق الأنابيب النحاسية.
خلال هذه المرحلة:
- يفقد الفريون الحرارة التي امتصها.
- يتحول من غاز إلى سائل.
- يبقى تحت ضغط مرتفع.
بعدها ينتقل الفريون السائل إلى الوحدة الداخلية عبر الأنبوب النحاسي الرفيع.
خط السائل: انتقال الفريون السائل إلى الوحدة الداخلية
يُسمى الأنبوب الرفيع بين الوحدتين خط السائل (Liquid Line).
وظيفته نقل الفريون السائل عالي الضغط من الوحدة الخارجية إلى الوحدة الداخلية.
يتميز هذا الخط بأنه:
- أصغر قطرًا من خط السحب.
- يحتوي على فريون سائل مضغوط.
- يجب أن يكون بحالة جيدة لمنع فقدان كفاءة التبريد.
عند وصول الفريون إلى الوحدة الداخلية يمر عبر صمام التمدد.
دور صمام التمدد في تبريد الفريون
يُعد صمام التمدد من أهم أجزاء دورة التبريد، لأنه يتحكم في كمية الفريون الداخلة إلى المبخر.
عندما يمر الفريون خلال الصمام:
- ينخفض ضغطه بشكل مفاجئ.
- تنخفض درجة حرارته.
- يصبح قادرًا على امتصاص حرارة الغرفة.
بعد ذلك يدخل الفريون إلى ملف التبخير داخل الوحدة الداخلية.
كيف يحدث التبريد داخل الوحدة الداخلية؟
يقع المبخر (Evaporator Coil) داخل الوحدة الداخلية للمكيف.
عندما يمر الهواء الدافئ القادم من الغرفة فوق ملف المبخر:
- يمتص الفريون الحرارة من الهواء.
- تتبخر قطرات الرطوبة الموجودة في الهواء.
- يخرج الهواء باردًا إلى الغرفة عبر المروحة الداخلية.
لهذا السبب تشعر بالهواء البارد الخارج من مكيف السبليت.
لكن الفريون بعد امتصاص الحرارة يتحول مرة أخرى إلى غاز منخفض الضغط، ثم يبدأ رحلة العودة إلى الوحدة الخارجية.
كيف يعود الفريون من الوحدة الداخلية إلى الوحدة الخارجية؟
بعد أن يدخل الفريون إلى المبخر داخل الوحدة الداخلية ويمتص حرارة الغرفة، يتحول من سائل بارد إلى غاز منخفض الضغط.
بعد ذلك يبدأ في العودة إلى الوحدة الخارجية عبر أنبوب نحاسي أكبر حجمًا يسمى:
خط السحب (Suction Line)
خط السحب هو الأنبوب المسؤول عن إعادة الفريون الغازي من الوحدة الداخلية إلى الكمبروسر (الضاغط) الموجود في الوحدة الخارجية.
ويتميز هذا الأنبوب بأنه:
- أكبر قطرًا من خط السائل.
- يكون معزولًا بطبقة عازلة لحمايته من فقدان البرودة.
- يحمل الفريون في حالة غازية منخفضة الضغط.
- يساعد على حماية الضاغط من دخول الفريون في حالة سائلة.
عند وصول الفريون إلى الضاغط تبدأ الدورة من جديد، حيث يتم ضغطه ورفع درجة حرارته، ثم ينتقل إلى المكثف الخارجي مرة أخرى.
الفرق بين خط السائل وخط السحب في المكيف
يحتوي مكيف السبليت على خطين رئيسيين يربطان الوحدة الداخلية والخارجية، ولكل منهما وظيفة مختلفة:
| المقارنة | خط السائل | خط السحب |
|---|---|---|
| الحالة الفيزيائية للفريون | سائل | غاز |
| اتجاه الحركة | من الوحدة الخارجية إلى الداخلية | من الوحدة الداخلية إلى الخارجية |
| مكان البداية | المكثف | المبخر |
| مكان النهاية | صمام التمدد | الضاغط |
| الحجم | أصغر قطرًا | أكبر قطرًا |
| العزل | غالبًا لا يحتاج عزلًا كبيرًا | يحتاج عزلًا جيدًا |
لذلك عند تركيب مكيف سبليت جديد، يجب التأكد من توصيل الأنابيب النحاسية بشكل صحيح، لأن عكس خطوط الفريون أو وجود تسريب يؤثر مباشرة على أداء المكيف.
كيف تؤثر الأنابيب النحاسية على كفاءة التبريد؟
تلعب الأنابيب النحاسية دورًا مهمًا في كفاءة المكيف، لأنها المسار الذي يتحرك داخله الفريون بين الوحدتين.
أي مشكلة في هذه الأنابيب قد تؤدي إلى:
- ضعف قدرة المكيف على التبريد.
- ارتفاع استهلاك الكهرباء.
- زيادة ضغط التشغيل على الكمبروسر.
- تجمد ملف المبخر أو أنبوب السحب.
- نقص كمية الفريون داخل النظام.
لذلك يجب أثناء تركيب المكيف مراعاة:
- اختيار قطر الأنبوب المناسب لسعة المكيف.
- عدم ثني الأنابيب بشكل حاد.
- إجراء اختبار تسريب قبل تشغيل الجهاز.
- عزل خط السحب بشكل جيد.
وهذا الأمر مهم بشكل خاص في مناطق السعودية ذات درجات الحرارة المرتفعة، لأن المكيف يعمل لساعات طويلة خلال فصل الصيف.
ماذا يحدث عند نقص الفريون في المكيف؟
الفريون لا يُستهلك أثناء تشغيل المكيف، لأن دورة التبريد مغلقة. لذلك فإن انخفاض كمية الفريون يعني غالبًا وجود تسريب في النظام.
عند نقص الفريون تظهر عدة علامات، منها:
- خروج هواء غير بارد من الوحدة الداخلية.
- عمل الكمبروسر لفترات طويلة دون الوصول إلى درجة الحرارة المطلوبة.
- تجمد أنبوب السحب أو ملف المبخر.
- ارتفاع استهلاك الكهرباء.
- ضعف أداء المكيف في أوقات الذروة.
في الأجواء السعودية، قد تظهر هذه المشكلة بشكل واضح بسبب تشغيل المكيف لفترات طويلة تحت درجات حرارة خارجية مرتفعة.
مقال ذو صلة: علامات نقص الفريون في جهاز التكييف وطريقة حلها
هل يتحرك الفريون بنفس الاتجاه في جميع المكيفات؟
في أجهزة التكييف العادية التي تعمل على التبريد فقط، يتحرك الفريون في اتجاه ثابت:
الوحدة الخارجية ثم الوحدة الداخلية ويعود إلى الوحدة الخارجية
أما في أجهزة التكييف التي تحتوي على خاصية التدفئة (Heat Pump)، فإن اتجاه حركة الفريون يتغير بواسطة صمام عاكس (Reversing Valve).
عند تشغيل وضع التدفئة:
- تصبح الوحدة الداخلية مصدرًا للحرارة.
- تصبح الوحدة الخارجية مسؤولة عن امتصاص الحرارة من الهواء الخارجي.
- ينعكس مسار الفريون داخل الدورة.
أهم أسباب ضعف انتقال الفريون بين الوحدتين
قد يحدث ضعف في دورة الفريون بسبب عدة عوامل، منها:
1- تسريب الفريون
يُعد السبب الأكثر شيوعًا، وقد يحدث بسبب:
- ضعف لحامات الأنابيب النحاسية.
- تلف الوصلات.
- اهتراء بعض أجزاء النظام.
2- انسداد في دائرة التبريد
قد يمنع الانسداد وصول كمية كافية من الفريون إلى المبخر، مما يؤدي إلى ضعف التبريد.
3- مشكلة في صمام التمدد
إذا لم يعمل الصمام بشكل صحيح، فلن يتم التحكم في كمية الفريون الداخلة إلى المبخر.
4- ضعف أداء الكمبروسر
الضاغط هو المسؤول عن تحريك الفريون، لذلك فإن أي خلل فيه يؤثر على الدورة كاملة.
نصائح للحفاظ على كفاءة دورة الفريون في المكيف
للحفاظ على أداء المكيف، خاصة في المناخ الحار مثل السعودية، يُنصح بالآتي:
- تنظيف الفلاتر الداخلية بشكل دوري.
- تنظيف الوحدة الخارجية وإزالة الغبار المتراكم.
- التأكد من عدم وجود عوائق حول المكثف.
- فحص ضغط الفريون عند وجود ضعف في التبريد.
- إجراء صيانة دورية قبل بداية الصيف.
- التأكد من سلامة العزل حول أنبوب السحب.
أسئلة شائعة حول انتقال الفريون بين الوحدة الداخلية والخارجية
لا، الفريون لا ينقص مع الاستخدام الطبيعي، لأنه يدور داخل نظام مغلق. تتم تعبئته فقط عند وجود تسريب أو أعمال صيانة على دائرة التبريد.
لأن دورة التبريد تحتاج إلى مسارين مختلفين:
أنبوب لنقل الفريون السائل إلى المبخر.
أنبوب لإعادة الفريون الغازي إلى الضاغط.
لا، لأن الفريون هو العنصر المسؤول عن نقل الحرارة داخل دورة التبريد. عند فقدانه لن يستطيع المكيف تبريد الهواء بشكل صحيح.
نعم، طول الأنابيب النحاسية وارتفاع فرق المستوى بين الوحدتين يؤثران على كمية الفريون وضغط التشغيل، لذلك يجب الالتزام بمواصفات الشركة المصنعة أثناء التركيب.
الخلاصة
ينتقل الفريون بين الوحدة الداخلية والخارجية في المكيف عبر دورة مغلقة تعتمد على أنبوبين نحاسيين: خط السائل وخط السحب.
يخرج الفريون من الضاغط في الوحدة الخارجية، ثم يتحول إلى سائل داخل المكثف، وينتقل إلى الوحدة الداخلية ليبرد الهواء داخل المبخر. بعد امتصاص الحرارة يعود مرة أخرى إلى الوحدة الخارجية على شكل غاز ليبدأ دورة جديدة.
فهم طريقة انتقال الفريون يساعد على اكتشاف مشاكل التبريد مبكرًا، والحفاظ على كفاءة المكيف وتقليل استهلاك الكهرباء، خصوصًا في أجواء الصيف الحارة في السعودية.
