ضاغط التبريد اللولبي: مبدأ العمل والمكونات الأساسية وأشهر الأعطال وطرق إصلاحها

يعد ضاغط التبريد اللولبي (Screw Refrigeration Compressor) أحد أهم مكونات أنظمة التبريد الصناعية والتجارية، إذ يتميز بكفاءة تشغيل عالية، واعتمادية كبيرة، وقدرته على العمل المستمر تحت الأحمال المرتفعة. ولهذا السبب يُستخدم على نطاق واسع في مصانع الأغذية، ومخازن التبريد، ومحطات التكييف المركزي، والمنشآت الصناعية التي تتطلب تبريدًا مستقرًا وموثوقًا.

يعتمد أداء ضاغط التبريد اللولبي على التكامل بين مكوناته الميكانيكية وأنظمة التزييت والتبريد، لذلك فإن فهم طريقة عمله، والتعرف على مكوناته الأساسية، ومعرفة أبرز الأعطال التي قد تصيبه، يساعد فنيي التبريد والمهندسين على تنفيذ أعمال الصيانة بكفاءة، وتقليل الأعطال المفاجئة، وإطالة العمر التشغيلي للمعدة.

في هذا الدليل، سنتعرف على المكونات الرئيسية للضاغط اللولبي، وآلية عمله، وأنظمة تبريد الزيت، إضافةً إلى أشهر الأعطال وطرق تشخيصها وإصلاحها.

المكونات الأساسية لضاغط التبريد اللولبي

يتكون ضاغط التبريد اللولبي من مجموعة من المكونات الميكانيكية وأنظمة التشغيل التي تعمل معًا لضغط وسيط التبريد بكفاءة واستقرار. ويؤدي كل جزء وظيفة محددة تضمن استمرار دورة التبريد بصورة صحيحة.

الدوارات (Rotors)

تُعد الدوارات أهم جزء في الضاغط، إذ تتم داخلها عملية ضغط وسيط التبريد.

ويتكون الضاغط من دوارين حلزونيين متشابكين هما:

• الدوار الذكر (Male Rotor).
• الدوار الأنثى (Female Rotor).

يدور الدواران داخل جسم الضاغط بدقة عالية لتكوين حجرات الانضغاط، التي يتغير حجمها باستمرار أثناء الدوران، مما يسمح بسحب وسيط التبريد وضغطه ثم طرده.

وفي معظم التصاميم، يتصل الدوار الذكر مباشرة بالمحرك، بينما يدور الدوار الأنثى نتيجة التشابك الميكانيكي بينهما.

معلومة مهمة: تعتمد كفاءة الضاغط بشكل كبير على دقة تصنيع الدوارات، لأن أي تآكل أو زيادة في الخلوص بينهما يؤدي إلى انخفاض كفاءة الانضغاط وارتفاع استهلاك الطاقة.

صمام السحب (Suction Valve)

يقع صمام السحب عند مدخل حجرة الانضغاط، وتتمثل مهمته في تنظيم دخول وسيط التبريد إلى داخل الضاغط.

كما يساهم في الحد من دخول الأتربة والجسيمات الدقيقة التي قد تؤثر في المكونات الداخلية، لذلك يُعد عنصرًا مهمًا في حماية الضاغط والحفاظ على كفاءته.

ويعمل صمام السحب بواسطة نظام تحكم هوائي أو كهربائي، ويختلف ذلك باختلاف تصميم الضاغط والشركة المصنعة.

المحرك الرئيسي (Prime Mover)

يُستخدم محرك كهربائي في معظم ضواغط التبريد اللولبية لتوفير القدرة اللازمة لتدوير الدوارات.

وتختلف قدرة المحرك وطريقة نقل الحركة باختلاف حجم الضاغط وتطبيقه، إلا أن الهدف الأساسي يبقى توفير عزم دوران ثابت يضمن استمرار عملية الضغط بكفاءة.

نظام الزيت (Oil System)

يلعب نظام الزيت دورًا أساسيًا في حماية الضاغط، إذ لا يقتصر عمله على التشحيم فقط، بل يساهم أيضًا في التبريد والإحكام بين الدوارات.

ويتكون النظام عادةً من:

• خزان الزيت.
• فلتر الزيت.
• فاصل الزيت.
• مبرد الزيت.

وتساعد هذه المكونات على تقليل الاحتكاك، وخفض درجة حرارة التشغيل، وإطالة العمر التشغيلي للأجزاء الداخلية.

نصيحة صيانة: احرص على فحص مستوى الزيت ونظافته بصورة دورية، لأن انخفاض مستوى الزيت أو تلوثه قد يؤدي إلى ارتفاع درجة حرارة الضاغط وتسارع تآكل الأجزاء الداخلية.

المكونات الميكانيكية المساعدة

إلى جانب المكونات الرئيسية، يضم الضاغط عددًا من الأجزاء الميكانيكية التي تضمن انتقال الحركة واستقرار التشغيل، ومن أبرزها:

• القارنات (Couplings).
• التروس.
• المكابس في بعض التصاميم.
• جسم الضاغط.
• السيور، إذا كان نظام نقل الحركة يعتمد عليها.

وتعمل هذه المكونات معًا لضمان نقل القدرة بكفاءة وتقليل الاهتزازات أثناء التشغيل.

خزانات الاستقبال (Receivers)

تُجهز بعض أنظمة التبريد بخزانات استقبال تعمل على تخزين وسيط التبريد أو الغاز، والمساعدة في استقرار الضغط داخل النظام.

وتشمل هذه الخزانات نوعين رئيسيين:

• خزان استقبال أولي.
• خزان استقبال ثانوي.

ويؤدي استخدام هذه الخزانات إلى تقليل تذبذب الضغط، وتحسين استقرار تشغيل الضاغط، خاصةً في الأنظمة الصناعية ذات الأحمال المتغيرة.

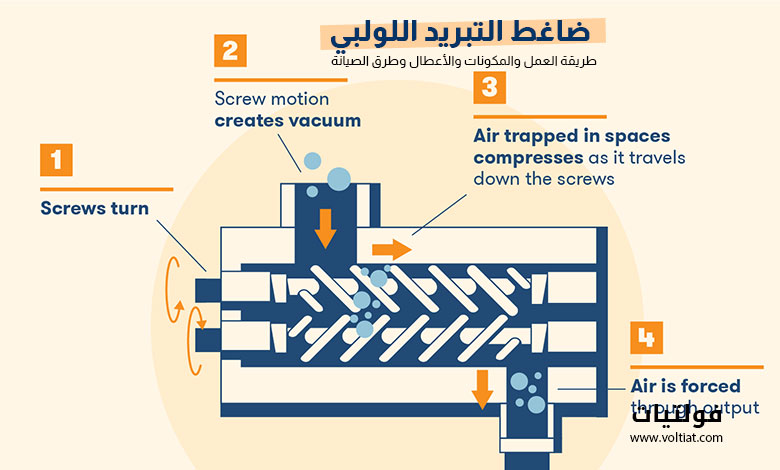

كيف يعمل ضاغط التبريد اللولبي؟

يعتمد ضاغط التبريد اللولبي على مبدأ الإزاحة الموجبة (Positive Displacement)، حيث يضغط وسيط التبريد باستخدام زوج من الدوارات الحلزونية المتشابكة التي تدور داخل جسم الضاغط.

ومع دوران الدوارين، يتغير حجم الفراغات الموجودة بين أسنانهما باستمرار، فتتم ثلاث مراحل رئيسية بشكل متتابع، وهي:

• السحب.
• الانضغاط.
• الطرد.

وتتكرر هذه المراحل بصورة مستمرة وسريعة، مما يوفر تدفقًا ثابتًا لوسيط التبريد ويحافظ على استقرار أداء نظام التبريد.

أولًا: مرحلة السحب (Suction)

تبدأ دورة التشغيل عندما تبدأ الدوارات في الدوران داخل جسم الضاغط.

ومع استمرار الدوران، يزداد حجم الفراغات الواقعة بين أسنان الدوارين تدريجيًا حتى تتصل بمنفذ السحب، مما يؤدي إلى انخفاض الضغط داخل هذه الفراغات.

نتيجة لذلك، يندفع وسيط التبريد القادم من المبخر إلى داخل الضاغط عبر فتحة السحب، ليملأ حجرات الانضغاط.

وبمجرد أن تستمر الدوارات في الدوران وتتجاوز هذه الحجرات منفذ السحب، يُغلق مسار الدخول، لتصبح كمية وسيط التبريد محصورة داخل الضاغط استعدادًا لمرحلة الانضغاط.

معلومة مهمة: تعتمد كفاءة مرحلة السحب على سلامة صمام السحب ونظافة فلتر السحب، إذ إن أي انسداد أو تسرب يقلل كمية وسيط التبريد الداخلة إلى الضاغط ويؤثر في كفاءته.

ثانيًا: مرحلة الانضغاط (Compression)

بعد اكتمال مرحلة السحب، يستمر الدواران في الدوران بينما يبقى وسيط التبريد محصورًا داخل الفراغات بين الأسنان.

وخلال هذه المرحلة، يبدأ حجم تلك الفراغات في التناقص تدريجيًا نتيجة تشابك الدوارين، مما يؤدي إلى زيادة ضغط وسيط التبريد وارتفاع درجة حرارته.

ويظل الغاز محصورًا بين:

• جسم الضاغط.
• غطاء جهة السحب.
• غطاء جهة الطرد.

ويستمر الضغط بالازدياد حتى يصل الغاز إلى الضغط المطلوب قبل انتقاله إلى مرحلة الطرد.

ملاحظة: تُعد دقة تصنيع الدوارات عاملًا أساسيًا في كفاءة الانضغاط، لأن أي زيادة في الخلوص بينهما تسمح بتسرب الغاز، مما يقلل كفاءة الضاغط ويرفع استهلاك الطاقة.

ثالثًا: مرحلة الطرد (Discharge)

عندما تصل حجرات الانضغاط إلى منفذ الطرد، يصبح ضغط وسيط التبريد أعلى من ضغط خط الطرد.

وعند هذه النقطة، يُدفع الغاز المضغوط إلى خارج الضاغط عبر منفذ الطرد، لينتقل بعد ذلك إلى المكثف لاستكمال دورة التبريد.

وتنتهي بذلك دورة تشغيل واحدة.

لكن لأن الضاغط يحتوي على عدد كبير من الفراغات بين أسنان الدوارات، فإن عدة حجرات تعمل في الوقت نفسه، حيث تكون إحداها في مرحلة السحب، وأخرى في مرحلة الانضغاط، وثالثة في مرحلة الطرد.

ولهذا السبب يتميز ضاغط التبريد اللولبي بما يلي:

• تدفق مستمر لوسيط التبريد.
• انخفاض النبضات مقارنة بالضواغط الترددية.
• تشغيل أكثر هدوءًا.
• كفاءة أعلى في الأحمال المستمرة.

لماذا يحتاج ضاغط التبريد اللولبي إلى فاصل زيت؟

أثناء عملية الانضغاط، لا يخرج وسيط التبريد وحده من الضاغط، بل يختلط معه جزء من زيت التشحيم المستخدم لتزييت الدوارات والمحامل.

ولو استمر هذا الزيت في الدورة ووصل إلى المكثف، فقد يؤدي إلى:

• انخفاض كفاءة انتقال الحرارة.
• زيادة استهلاك الطاقة.
• ضعف أداء نظام التبريد.
• تراكم الزيت داخل المبادلات الحرارية.

ولهذا السبب يُركب فاصل الزيت (Oil Separator) مباشرة بعد الضاغط.

كيف يعمل فاصل الزيت؟

يفصل فاصل الزيت الزيت عن غاز وسيط التبريد قبل وصوله إلى المكثف.

وبعد عملية الفصل:

• يتجه وسيط التبريد النقي إلى المكثف لاستكمال دورة التبريد.
• يعود الزيت إلى نظام التزييت داخل الضاغط بعد تبريده وتجهيزه لإعادة الاستخدام.

ولا يقتصر دور فاصل الزيت على فصل الزيت فقط، بل يعمل أيضًا كخزان مؤقت يحافظ على كمية الزيت اللازمة لتشغيل الضاغط بكفاءة.

نصيحة صيانة: راقب أداء فاصل الزيت بصورة دورية، لأن انخفاض كفاءته يؤدي إلى زيادة استهلاك الزيت، وانخفاض كفاءة المكثف، وارتفاع تكاليف التشغيل.

لماذا يجب تبريد الزيت قبل إعادته إلى الضاغط؟

بعد فصل الزيت، تكون درجة حرارته مرتفعة نتيجة اختلاطه بوسيط التبريد الخارج من الضاغط تحت ضغط وحرارة عاليين.

ولذلك لا يمكن إعادة ضخه مباشرة إلى الضاغط، لأن الزيت الساخن يفقد جزءًا من لزوجته، مما يقلل من قدرته على التزييت.

ولهذا يمر الزيت أولًا عبر مبرد الزيت (Oil Cooler)، حيث تنخفض درجة حرارته إلى المستوى المناسب، ثم يُعاد إلى الضاغط لتزييت المحامل والدوارات، والمساهمة في تبريد الأجزاء الداخلية.

وتساعد هذه العملية على:

• الحفاظ على لزوجة الزيت المناسبة.
• تقليل الاحتكاك بين الأجزاء المتحركة.
• خفض درجة حرارة التشغيل.
• إطالة العمر التشغيلي للضاغط.
• تحسين كفاءة نظام التبريد.

أنظمة تبريد الزيت في ضاغط التبريد اللولبي

يؤدي نظام تبريد الزيت دورًا أساسيًا في الحفاظ على كفاءة ضاغط التبريد اللولبي واستقراره أثناء التشغيل. فمع استمرار عملية الانضغاط، ترتفع درجة حرارة الزيت نتيجة امتصاصه للحرارة الناتجة عن احتكاك الأجزاء المتحركة وضغط وسيط التبريد.

ولذلك، لا يمكن إعادة استخدام الزيت مباشرة بعد خروجه من الضاغط، بل يجب تبريده أولًا للحفاظ على لزوجته وقدرته على التزييت.

وتعتمد ضواغط التبريد اللولبية على ثلاثة أنظمة رئيسية لتبريد الزيت، يختلف اختيارها حسب تصميم الضاغط وطبيعة التطبيق.

أولًا: مبرد الزيت المبرد بالماء (Water-Cooled Oil Cooler)

يُعد مبرد الزيت المبرد بالماء من أكثر الأنظمة استخدامًا في التطبيقات الصناعية، خاصةً في الضواغط ذات الأحمال العالية.

ويتكون من مبادل حراري أفقي من نوع الغلاف والأنابيب (Shell and Tube)، حيث:

• يتدفق الزيت خارج الأنابيب.
• تمر مياه التبريد داخل الأنابيب.
• تساعد الحواجز الداخلية (Baffles) على تحسين انتقال الحرارة وزيادة كفاءة التبريد.

كيف يعمل؟

عندما يمر الزيت الساخن حول الأنابيب، تنتقل حرارته إلى مياه التبريد الموجودة داخلها، فتخرج المياه بدرجة حرارة أعلى، بينما يعود الزيت إلى الضاغط بدرجة حرارة مناسبة لإعادة استخدامه.

أهم مزايا مبرد الزيت المبرد بالماء

• كفاءة تبريد مرتفعة.
• مناسب للتشغيل المستمر.
• يحافظ على استقرار درجة حرارة الزيت.
• يطيل العمر التشغيلي للضاغط.

ملاحظات مهمة أثناء التشغيل

للحفاظ على كفاءة المبرد، يُنصح بما يلي:

• تنظيف الأنابيب دوريًا لمنع تراكم الترسبات الكلسية أو الشوائب.
• التأكد من أن درجة حرارة مياه التبريد الداخلة لا تتجاوز 32 درجة مئوية.
• الحفاظ على درجة حرارة الزيت بين 40 و65 درجة مئوية أثناء التشغيل.
• عند استخدام زيوت التشحيم من سلسلة WL، يمكن أن تتراوح درجة حرارة الزيت بين 40 و70 درجة مئوية.

نصيحة صيانة: عند إيقاف الوحدة خلال فصل الشتاء، احرص على تصريف مياه التبريد من المبرد لمنع تجمدها داخل الأنابيب، لأن ذلك قد يؤدي إلى تلف المبادل الحراري.

ثانيًا: مبرد الزيت بنظام السيفون الحراري (Thermosiphon Oil Cooler)

يعتمد هذا النظام على مبدأ الدوران الطبيعي لوسيط التبريد دون الحاجة إلى مضخة إضافية، مما يجعله حلًا عالي الكفاءة ومنخفض استهلاك الطاقة.

ويستخدم أيضًا مبادلًا حراريًا من نوع الغلاف والأنابيب، حيث:

• يتدفق الزيت خارج الأنابيب.
• يمر وسيط التبريد السائل داخلها.

كيف يعمل؟

بعد خروج وسيط التبريد من المكثف، يتجه إلى خزان السيفون الحراري، ثم يدخل جزء منه إلى مبرد الزيت.

وخلال مروره داخل الأنابيب، يمتص الحرارة من الزيت الساخن، فيبدأ بالتبخر تدريجيًا.

ومع تبخر وسيط التبريد، تنخفض كثافته، فينشأ فرق في الضغط بين خط التغذية وخط الرجوع، وهو ما يدفع وسيط التبريد إلى الدوران بصورة طبيعية داخل المبرد دون الحاجة إلى مضخة.

أبرز مزايا النظام

• تقليل استهلاك الطاقة.
• تقليل عدد المكونات الميكانيكية.
• زيادة اعتمادية النظام.
• انخفاض متطلبات الصيانة.

وفي معظم الحالات، تكون درجة حرارة الزيت بعد خروجه من هذا المبرد أعلى من درجة حرارة التكثيف بنحو 10 إلى 20 درجة مئوية.

ثالثًا: التبريد بحقن سائل وسيط التبريد (Liquid Injection Cooling)

تعتمد بعض ضواغط التبريد اللولبية على نظام حقن سائل وسيط التبريد بدلًا من استخدام مبرد زيت منفصل.

وفي هذا النظام، يُسحب جزء من وسيط التبريد السائل عالي الضغط من المكثف أو خزان الاستقبال، ثم يمر عبر:

• فلتر.
• صمام خنق أو صمام تمدد.
• خط الحقن.

وبعد ذلك، يُحقن داخل الضاغط من خلال منفذ مخصص.

كيف يعمل؟

عند دخول سائل وسيط التبريد إلى داخل الضاغط، يمتص جزءًا من الحرارة الناتجة عن عملية الانضغاط، مما يؤدي إلى:

• خفض درجة حرارة الزيت.
• تقليل درجة حرارة الطرد.
• تحسين كفاءة تشغيل الضاغط.

آلية التحكم في كمية الحقن

تعتمد كمية السائل المحقون على درجة حرارة الطرد.

فعندما:

• تتجاوز درجة حرارة الطرد 55°م، يزداد فتح صمام التمدد للسماح بمرور كمية أكبر من وسيط التبريد.
• تنخفض درجة الحرارة إلى أقل من 50°م، يقل فتح الصمام لتقليل كمية السائل المحقون.

ويضمن هذا التحكم المحافظة على درجة حرارة تشغيل مستقرة دون التأثير في أداء دورة التبريد.

منافذ حقن السائل

تحتوي الضواغط المزودة بهذا النظام على منفذين هما:

• منفذ حقن سفلي.
• منفذ حقن علوي.

يدخل وسيط التبريد عبر المنفذ السفلي، ثم يغادر من المنفذ العلوي بعد امتصاصه للحرارة.

أهم مميزات نظام الحقن السائل

يتميز هذا النظام بعدة مزايا، منها:

• الاستغناء عن مبرد زيت منفصل.
• تقليل حجم الضاغط ومكوناته.
• تبسيط التصميم.
• خفض تكاليف الصيانة.
• تحسين كفاءة التبريد في ظروف التشغيل القاسية.

مقارنة بين أنظمة تبريد الزيت في الضاغط اللولبي

أشهر أعطال ضاغط التبريد اللولبي وطرق إصلاحها

قد يتعرض ضاغط التبريد اللولبي لعدد من الأعطال أثناء التشغيل نتيجة سوء الضبط، أو ضعف الصيانة، أو المشكلات الكهربائية والميكانيكية. ويساعد التشخيص المبكر لهذه الأعطال على تقليل زمن التوقف، وخفض تكاليف الصيانة، وإطالة العمر التشغيلي للمعدات.

فيما يلي أبرز الأعطال الشائعة، وأعراض كل منها، وأسبابها، والحلول الموصى بها.

1. ارتفاع حمل بدء التشغيل

يُعد ارتفاع حمل الإقلاع من أكثر المشكلات التي تواجه الضواغط اللولبية، إذ يمنع الضاغط من بدء التشغيل بسلاسة ويزيد الحمل على المحرك.

الأسباب

• عدم عودة جهاز التحكم في السعة (Capacity Control) إلى وضع الصفر قبل بدء التشغيل.
• وجود حمل ميكانيكي على الضاغط أثناء الإقلاع.

الأعراض

• صعوبة في بدء التشغيل.
• زيادة سحب التيار الكهربائي.
• توقف الضاغط مباشرة بعد محاولة التشغيل.
• عمل وسائل الحماية الكهربائية.

الحل

• تأكد من أن جهاز التحكم في السعة في وضع 0% قبل تشغيل الضاغط.
• فعّل نظام تخفيض الحمل تدريجيًا حتى يبدأ الضاغط العمل دون حمل.
• افحص آلية التحكم في السعة للتأكد من سلامة عملها.

نصيحة: لا تحاول تشغيل الضاغط تحت حمل كامل، لأن ذلك قد يسبب تلف المحرك أو نظام نقل الحركة.

2. عدم محاذاة الضاغط مع المحرك

يؤدي عدم تطابق محوري الضاغط والمحرك إلى زيادة الاهتزازات وتسارع تآكل المكونات الميكانيكية.

الأعراض

• اهتزازات غير طبيعية.
• ضوضاء مستمرة أثناء التشغيل.
• ارتفاع حرارة المحامل.
• تآكل سريع في مانعات التسرب.
• انخفاض كفاءة نقل القدرة.

الحل

• استخدم جهاز محاذاة بالليزر أو ساعة قياس (Dial Indicator).
• أعد ضبط موضع الضاغط والمحرك باستخدام شرائح الضبط (Shims).
• تأكد من مطابقة قيم المحاذاة لمواصفات الشركة المصنعة.
• أعد فحص المحاذاة بعد شد جميع مسامير التثبيت.

3. تآكل أو احتراق المكونات الداخلية

قد يؤدي نقص الزيت أو تلوثه إلى تآكل الأجزاء الداخلية، مما ينعكس مباشرة على أداء الضاغط.

الأجزاء الأكثر عرضة للتلف

• المحامل.
• الأسطوانات.
• المكابس.
• الدوارات.
• موانع التسرب.

الأعراض

• انخفاض قدرة الضاغط.
• ارتفاع درجة الحرارة.
• زيادة الضوضاء.
• انخفاض ضغط الطرد.

الحل

• أوقف الضاغط فورًا.
• فك الضاغط وأجرِ فحصًا شاملًا للمكونات الداخلية.
• أصلح الأجزاء المتضررة أو استبدلها حسب درجة التلف.
• استبدل الزيت وفلتر الزيت قبل إعادة التشغيل.

4. انقطاع التيار الكهربائي أو انخفاض الجهد

تعتمد الضواغط اللولبية على مصدر كهربائي مستقر، لذلك فإن أي انخفاض في الجهد قد يمنع التشغيل أو يؤدي إلى زيادة الحمل على المحرك.

الأعراض

• عدم تشغيل الضاغط.
• فصل القواطع الكهربائية.
• ارتفاع درجة حرارة المحرك.
• انخفاض العزم أثناء التشغيل.

الحل

• افحص مصدر التغذية الكهربائية.
• تحقق من سلامة القواطع والفيوزات.
• تأكد من عدم وجود أسلاك مفكوكة أو تالفة.
• قِس الجهد الكهربائي وتأكد من مطابقته للقيمة المحددة من الشركة المصنعة.

5. الضبط غير الصحيح لمفتاح الضغط أو حساس الحرارة

يتحكم مفتاح الضغط وحساس الحرارة في تشغيل الضاغط وإيقافه وفق ظروف النظام.

وعند ضبطهما بصورة غير صحيحة، قد لا يعمل الضاغط إطلاقًا، أو قد يتوقف في أوقات غير مناسبة.

الأعراض

• عدم استجابة الضاغط لأوامر التشغيل.
• توقف متكرر دون سبب واضح.
• قراءات ضغط أو حرارة غير دقيقة.

الحل

• أعد ضبط قيم الضغط ودرجة الحرارة حسب توصيات الشركة المصنعة.
• افحص الحساسات باستخدام أجهزة القياس المناسبة.
• استبدل أي حساس أو مفتاح ضغط يثبت تعطله.

6. فصل مفتاح فرق الضغط أو المرحل (Relay)

يراقب مفتاح فرق الضغط ضغط الزيت داخل الضاغط، بينما يتحكم المرحل في تشغيل دائرة التحكم.

وعند فصل أي منهما وعدم إعادة ضبطه، يتوقف الضاغط عن العمل لحماية مكوناته.

الأعراض

• توقف الضاغط مباشرة.
• ظهور إنذار ضغط الزيت.
• عدم استجابة لوحة التحكم لأمر التشغيل.

الحل

• افحص سبب فصل مفتاح فرق الضغط.
• اضغط زر إعادة الضبط (Reset) بعد معالجة سبب العطل.
• تأكد من سلامة المرحل الكهربائي قبل إعادة تشغيل الضاغط.

تحذير: لا تُعد ضبط مفتاح فرق الضغط قبل التأكد من وجود ضغط زيت كافٍ، لأن ذلك قد يؤدي إلى تلف المحامل والدوارات.

7. احتراق ملفات المحرك أو انقطاعها

قد تتعرض ملفات المحرك للاحتراق نتيجة الحمل الزائد أو ارتفاع درجة الحرارة أو حدوث قصر كهربائي.

الأعراض

• عدم دوران المحرك.
• انبعاث رائحة احتراق.
• ارتفاع قيمة مقاومة الملفات أو انقطاعها.
• فصل الحماية الحرارية باستمرار.

الحل

• استخدم جهاز ملتيميتر لقياس مقاومة الملفات.
• حدد الملف المتضرر بدقة.
• أعد لف الملفات إذا أمكن، أو استبدل المحرك عند الضرورة.

8. احتراق ملفات الكونتاكتور أو المرحل الوسيط

تُعد دوائر التحكم من أكثر أجزاء الضاغط تعرضًا للأعطال الكهربائية.

وقد يؤدي احتراق ملفات الكونتاكتور أو المرحل الوسيط، أو تآكل نقاط التلامس، إلى توقف الضاغط عن العمل.

الأعراض

• عدم استجابة الكونتاكتور.
• صدور صوت طنين دون تشغيل.
• تشغيل متقطع.
• ارتفاع حرارة نقاط التلامس.

الحل

• افحص ملفات الكونتاكتور والمرحل.
• نظّف نقاط التلامس أو استبدلها عند الحاجة.
• استبدل الملف الكهربائي إذا كان محترقًا.

9. تعطل منظم الحرارة (Temperature Controller)

يتحكم منظم الحرارة في تشغيل الضاغط وفق درجة الحرارة المطلوبة.

وعند تعطله، يفقد النظام القدرة على تنظيم عملية التبريد بكفاءة.

الأعراض

• استمرار تشغيل الضاغط دون توقف.
• توقف الضاغط قبل الوصول إلى درجة الحرارة المطلوبة.
• اختلاف واضح بين درجة الحرارة الفعلية والقراءات المعروضة.

الحل

• اضبط قيمة التشغيل وفق متطلبات النظام.
• تحقق من دقة الحساسات المرتبطة بمنظم الحرارة.
• استبدل وحدة التحكم إذا ثبت وجود خلل فيها.

10. أعطال دائرة التحكم

قد تؤدي الأعطال داخل دائرة التحكم إلى توقف الضاغط حتى مع سلامة جميع المكونات الأخرى.

الأسباب

• تلف الأسلاك.
• ارتخاء التوصيلات.
• احتراق أحد المكونات الإلكترونية.
• تآكل نقاط التلامس.

الحل

• افحص دائرة التحكم بالكامل.
• شد جميع التوصيلات.
• استبدل الأسلاك أو المكونات التالفة.
• اختبر الدائرة قبل إعادة تشغيل الضاغط.

ملخص سريع لأشهر الأعطال

أعطال الاهتزاز والضوضاء في ضاغط التبريد اللولبي وطرق معالجتها

لا تقتصر أعطال ضاغط التبريد اللولبي على المشكلات الكهربائية أو انخفاض الكفاءة فقط، بل تظهر أحيانًا علامات واضحة أثناء التشغيل مثل الاهتزازات الزائدة أو الأصوات غير الطبيعية.

وتُعد هذه العلامات مؤشرات مبكرة على وجود خلل ميكانيكي أو تشغيلي، لذلك فإن اكتشافها ومعالجتها بسرعة يساعد على منع حدوث أضرار كبيرة داخل الضاغط.

أولًا: الاهتزاز المفرط في وحدة الضاغط

يُعد الاهتزاز الزائد من أكثر المشكلات التي تؤثر في عمر الضاغط اللولبي، لأنه يسبب إجهادًا مستمرًا على المحامل والقارنات والمكونات المتصلة بالوحدة.

1. ارتخاء مسامير تثبيت الوحدة

الأعراض

عند ارتخاء مسامير تثبيت الضاغط تظهر العلامات التالية:

• اهتزاز واضح أثناء التشغيل.
• حركة أو تمايل في جسم الوحدة.
• أصوات طرق أو ضوضاء غير طبيعية.
• انخفاض استقرار المعدة.

ومع استمرار التشغيل بهذه الحالة، قد تتحرك الوحدة من مكانها، أو تتضرر المكونات المرتبطة بها.

الأسباب المحتملة

• عدم شد مسامير التثبيت بالعزم الصحيح.
• وجود فراغات بين قاعدة الوحدة والأساس.
• عدم استواء سطح التثبيت.

الحل

• تنظيف فتحات مسامير التثبيت والأسطح المحيطة بها.
• استخدام شرائح ضبط (Shims) مناسبة لضمان استواء الوحدة.
• شد المسامير باستخدام مفتاح عزم وفق القيم المحددة.
• شد المسامير تدريجيًا بنمط متقاطع لضمان توزيع القوة بالتساوي.
• إعادة فحص مستوى الوحدة بعد الانتهاء.

2. عدم محاذاة الضاغط مع المحرك

يؤدي عدم تطابق محور الضاغط مع محور المحرك إلى إجهاد إضافي على نظام نقل الحركة، مما يسرّع تلف المحامل وموانع التسرب.

الأعراض

• اهتزازات دورية أثناء التشغيل.
• ارتفاع درجة الحرارة عند نقطة اتصال المحرك بالضاغط.
• تآكل سريع في مانع التسرب.
• انخفاض كفاءة القارنة.
• احتمال تلف القارنة أو احتراق المحرك في الحالات الشديدة.

الحل

• إزالة غطاء القارنة.
• قياس انحراف المحاور باستخدام:
• جهاز المحاذاة بالليزر.
• ساعة القياس (Dial Indicator).
• تعديل موضع الضاغط أو المحرك باستخدام شرائح الضبط.
• التأكد من أن:
• الانحراف الشعاعي لا يتجاوز 0.05 مم.
• الانحراف المحوري لا يتجاوز 0.03 مم.
• إعادة شد مسامير التثبيت وإجراء اختبار تشغيل لمراقبة الاهتزاز.

3. حدوث الرنين بين الوحدة وخطوط الأنابيب

قد يحدث أحيانًا توافق بين التردد الطبيعي للوحدة والتردد الطبيعي للأنابيب، مما يؤدي إلى ظاهرة تعرف باسم الرنين الميكانيكي.

الأعراض

• اهتزاز شديد في الضاغط والأنابيب.
• صدور صوت حاد وعالي التردد.
• ارتخاء حوامل الأنابيب.
• ظهور تشققات في اللحامات.
• احتمالية حدوث تسرب في خطوط النظام.

الحل

• قياس ترددات الاهتزاز باستخدام جهاز تحليل الاهتزاز.
• تعديل تصميم تثبيت الأنابيب لتغيير ترددها الطبيعي.
• إضافة نقاط تثبيت جديدة.
• استخدام حوامل نابضية مانعة للاهتزاز.
• تركيب مواد تخميد لتقليل انتقال الاهتزاز.
• متابعة مستوى الاهتزاز بعد التعديل للتأكد من اختفاء المشكلة.

ثانيًا: الضوضاء غير الطبيعية أثناء تشغيل الضاغط

قد تشير الأصوات غير المعتادة الصادرة من الضاغط إلى وجود مشكلة في القارنة، أو المحامل، أو دخول سائل إلى غرفة الانضغاط.

1. ارتخاء مفتاح القارنة (Coupling Key)

يؤدي ارتخاء مفتاح القارنة إلى ضعف نقل الحركة بين المحرك والضاغط، مما يسبب اهتزازًا وصوتًا غير طبيعي.

الحل

• شد مسامير القارنة بالعزم المحدد.
• فحص المفتاح بحثًا عن:
• تآكل.
• تشوه.
• تلف ميكانيكي.
• استبدال المفتاح عند الحاجة.
• إعادة فحص تمركز القارنة والانحراف المحوري بعد الإصلاح.

2. دخول كمية زائدة من سائل وسيط التبريد

يُعد دخول السائل إلى الضاغط من أخطر الحالات، لأنه قد يسبب ظاهرة الطرق الهيدروليكي (Liquid Hammer).

الأعراض

• صوت تشغيل مكتوم.
• أصوات طرق داخل الضاغط.
• انخفاض مفاجئ في درجة حرارة السحب.
• انخفاض درجة حرارة الطرد.
• تكوّن صقيع على جسم الضاغط.

الأضرار المحتملة

قد يؤدي استمرار هذه الحالة إلى:

• تلف صفائح الصمامات.
• تشوه أذرع التوصيل.
• توقف الضاغط أو انحشاره.

الحل

• فحص صمام التمدد والتأكد من ضبطه.
• تقليل كمية وسيط التبريد الداخلة إلى الضاغط.
• فحص خط السائل للتأكد من عدم وجود انسداد.
• التأكد من سلامة الصمام اللولبي.
• إيقاف الضاغط وفحص المكونات الداخلية إذا حدث الطرق الهيدروليكي.

كما يُنصح بتركيب أنظمة حماية ومراقبة مستوى السائل لمنع تكرار المشكلة.

3. دخول أجسام غريبة إلى داخل الضاغط

يمكن أن تسبب الشوائب أو الأجسام المعدنية تلفًا كبيرًا للأجزاء الداخلية.

الأضرار المحتملة

• خدش أسطح الانضغاط.
• تلف صفائح الصمامات.
• تضرر الدوارات.
• انحشار عمود الإدارة.

الأسباب

• ضعف تنظيف خطوط النظام قبل التشغيل.
• تلف فلتر السحب.
• وجود بقايا لحام أو برادة معدنية داخل الدائرة.

الحل

• فك الضاغط وفحص الأجزاء الداخلية.
• إزالة جميع الشوائب باستخدام أدوات مناسبة.
• فحص فلتر السحب واستبداله إذا كان تالفًا.
• تنظيف وتجفيف المكونات الداخلية.
• تغيير زيت التشحيم قبل إعادة التشغيل.

ثالثًا: تآكل أو تلف المحامل

تعمل المحامل على دعم الأجزاء الدوارة داخل الضاغط، ولذلك فإن تلفها يؤثر مباشرة على الأداء والعمر التشغيلي.

الأعراض

• زيادة الضوضاء.
• ارتفاع الاهتزاز.
• ارتفاع درجة حرارة المحمل.
• انخفاض كفاءة التشغيل.

الأسباب

• نقص الزيت.
• تلوث الزيت.
• التشغيل لفترات طويلة تحت ظروف غير مناسبة.
• عدم المحاذاة الصحيحة.

الحل

• فحص سطح العمود بحثًا عن الخدوش أو التآكل.
• معالجة الأضرار البسيطة بالتلميع إذا أمكن.
• تركيب المحامل الجديدة باستخدام أدوات مخصصة.
• تجنب الطرق المباشر الذي قد يؤدي إلى تلفها.
• استخدام كمية مناسبة من الشحم أو مادة التزييت الموصى بها.
• مراقبة درجة حرارة المحامل والاهتزاز بعد التشغيل.

جدول تشخيص سريع لأعطال الضاغط اللولبي

الخاتمة: أهمية الصيانة الدورية لضاغط التبريد اللولبي

يُعد ضاغط التبريد اللولبي من أهم العناصر في أنظمة التبريد الصناعية والتجارية، حيث يعتمد أداؤه على التناغم بين المكونات الميكانيكية، ونظام الزيت، وآليات التحكم، وأنظمة التبريد المساعدة.

ومن خلال فهم طريقة عمل الضاغط، بدايةً من مرحلة السحب ثم الانضغاط والطرد، يصبح من السهل اكتشاف أي تغيرات غير طبيعية في الأداء ومعالجة المشكلات قبل أن تتسبب في توقف النظام بالكامل.

كما أن المحافظة على درجة حرارة الزيت المناسبة، وفحص فاصل الزيت، ومراقبة الاهتزازات والأصوات، والتأكد من سلامة المحاذاة بين المحرك والضاغط، تعد من أهم إجراءات الصيانة التي تساعد على:

• تحسين كفاءة التشغيل.
• تقليل استهلاك الطاقة.
• تقليل الأعطال المفاجئة.
• إطالة العمر الافتراضي للضاغط.
• خفض تكاليف الإصلاح والصيانة.

لذلك، فإن الصيانة الوقائية والفحص المنتظم لا تعتبر إجراءً إضافيًا، بل هي جزء أساسي من تشغيل أنظمة التبريد الحديثة بكفاءة واعتمادية عالية.

الأسئلة الشائعة حول ضاغط التبريد اللولبي (FAQ)

ما هو ضاغط التبريد اللولبي؟

ضاغط التبريد اللولبي هو نوع من ضواغط الإزاحة الموجبة، يستخدم زوجًا من الدوارات الحلزونية المتشابكة لضغط وسيط التبريد. ويتميز بالكفاءة العالية والقدرة على العمل المستمر في التطبيقات الصناعية والتجارية.

كيف يعمل ضاغط التبريد اللولبي؟

يعمل الضاغط عبر ثلاث مراحل رئيسية:

1. مرحلة السحب: يدخل وسيط التبريد إلى حجرات الدوارات.
2. مرحلة الانضغاط: يقل حجم الحجرة ويرتفع ضغط الغاز.
3. مرحلة الطرد: يخرج وسيط التبريد المضغوط باتجاه المكثف.

وتتكرر هذه المراحل بشكل مستمر أثناء دوران الدوارات.

ما أهم مكونات الضاغط اللولبي؟

تشمل المكونات الرئيسية:

• الدوارات الحلزونية.
• صمام السحب.
• المحرك الكهربائي.
• نظام الزيت.
• فاصل الزيت.
• مبرد الزيت.
• القارنة وأجزاء نقل الحركة.

ما أسباب ارتفاع حرارة ضاغط التبريد اللولبي؟

قد تنتج الحرارة المرتفعة عن عدة أسباب، منها:

• انخفاض مستوى الزيت.
• ضعف تبريد الزيت.
• انسداد فاصل الزيت.
• ارتفاع ضغط الطرد.
• تشغيل الضاغط خارج ظروف التصميم.
• انخفاض كفاءة المكثف.

لماذا يحتاج الضاغط اللولبي إلى فاصل زيت؟

لأن عملية الضغط تؤدي إلى خروج كمية من زيت التشحيم مع وسيط التبريد. ويساعد فاصل الزيت على فصل الزيت وإعادته إلى النظام، مما يحافظ على كفاءة المكثف ويحمي دورة التبريد.

ما أسباب اهتزاز ضاغط التبريد اللولبي؟

من أشهر الأسباب:

• عدم محاذاة المحرك مع الضاغط.
• ارتخاء مسامير التثبيت.
• تلف القارنة.
• تآكل المحامل.
• حدوث رنين في خطوط الأنابيب.

ما خطورة دخول سائل التبريد إلى الضاغط؟

دخول كمية كبيرة من السائل قد يؤدي إلى حدوث الطرق الهيدروليكي (Liquid Hammer)، مما قد يسبب تلف بعض المكونات الداخلية مثل المحامل والدوارات وأجزاء الانضغاط.

كيف يمكن إطالة عمر ضاغط التبريد اللولبي؟

يمكن ذلك من خلال:

• تغيير الزيت والفلاتر في المواعيد المحددة.
• مراقبة درجات الحرارة والضغوط.
• فحص الاهتزازات دوريًا.
• تنظيف المكثف والمبادلات الحرارية.
• معالجة الأعطال الصغيرة قبل تطورها.

مقال ذو صلة: أنواع ضواغط التبريد: شرح جميع الأنواع وطريقة عمل كل ضاغط واستخداماته

المصادر: chartindustries

فريق التحرير16/07/2026آخر تحديث: 16/07/2026

0 16 دقائق
