هل تساءلت يوماً لماذا يتلف مصباح LED عند توصيله مباشرةً بمصدر جهد دون تحديد التيار؟ يعتمد عمل الصمام الثنائي الباعث للضوء (LED) على مرور تيار كهربائي في الاتجاه الأمامي، لكن مقاومة LED تؤدي دوراً أساسياً في تحديد هذا التيار وحماية المكون من التلف.

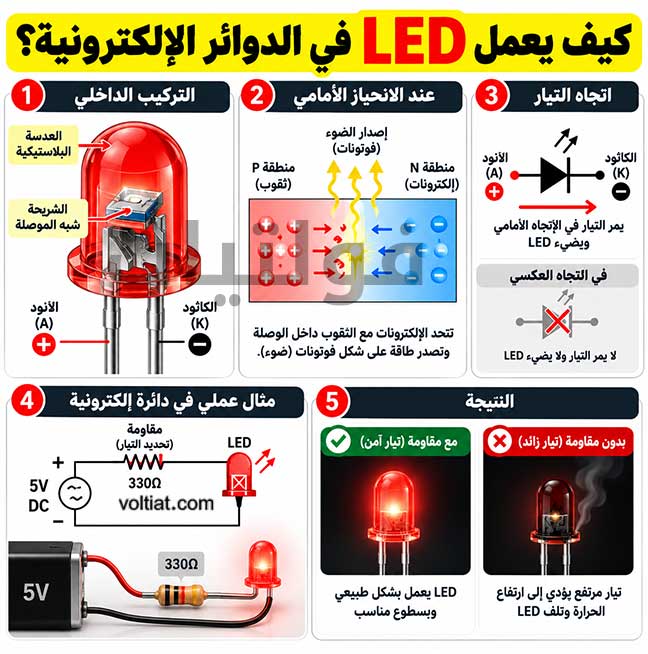

كيف يعمل LED في الدوائر الإلكترونية؟
يُعد LED اختصاراً لعبارة Light Emitting Diode، أي الصمام الثنائي الباعث للضوء. وهو مكون إلكتروني مصنوع من مواد شبه موصلة، ويصدر الضوء عندما يمر فيه تيار كهربائي بالاتجاه الأمامي.
يتكون LED من وصلة شبه موصلة من النوع P والنوع N. وعند توصيل الأنود بالجهد الموجب والكاثود بالجهد السالب، تسمح الوصلة بمرور التيار ضمن ظروف التشغيل المناسبة.
داخل الوصلة، تتحد الإلكترونات مع الثقوب، وتُطلق الطاقة الناتجة على هيئة فوتونات، وهي جسيمات الضوء. وتحدد خصائص المادة شبه الموصلة لون الضوء الذي يصدره الصمام.
لماذا تختلف ألوان LED في جهد التشغيل؟
يختلف الجهد الأمامي (Vf) باختلاف لون LED والمواد التي تصنعه. فعلى سبيل المثال، يعمل LED الأحمر غالباً عند جهد أمامي يقارب 1.8 إلى 2.2 فولت، بينما يحتاج LED الأزرق أو الأبيض عادةً إلى نحو 3.0 إلى 3.6 فولت.
هذه القيم تقريبية، وقد تختلف بحسب نوع الصمام والتيار ودرجة الحرارة. لذلك، يُفضّل مراجعة ورقة البيانات الفنية للمكون عند تصميم الدائرة.
لماذا يحتاج LED إلى مقاومة؟
تحتاج معظم مصابيح LED التقليدية إلى مقاومة على التوالي لتحديد التيار الكهربائي. فعندما يصل الجهد إلى المستوى الذي يسمح بالتوصيل، يمكن أن يرتفع التيار بسرعة مع زيادة بسيطة في الجهد.
لذلك، إذا وصلنا LED مباشرةً بمصدر جهد مناسب من حيث القطبية لكنه لا يحد التيار، فقد يسحب تياراً يتجاوز الحد المسموح به. ونتيجة لذلك، ترتفع حرارة الشريحة شبه الموصلة وقد يتلف الصمام.
هنا تأتي وظيفة المقاومة؛ إذ تحدد مقدار التيار المار في LED، وتساعد على إبقائه ضمن نطاق التشغيل الآمن.
ومع ذلك، ليست المقاومة الخيار الوحيد في جميع التطبيقات. فقد يستخدم المصمم دائرة قيادة ذات تيار ثابت (Constant-Current Driver)، خصوصاً في أنظمة الإضاءة التي تتطلب تحكماً أدق في التيار.
كيف تحسب قيمة مقاومة LED؟
يمكنك حساب قيمة المقاومة المتصلة على التوالي باستخدام المعادلة التالية:
R = (Vsupply – Vf) / ILED
حيث:
- R: قيمة المقاومة بالأوم (Ω).
- Vsupply: جهد مصدر التغذية بالفولت.
- Vf: الجهد الأمامي للـ LED بالفولت.
- ILED: التيار المطلوب بالمللي أمبير أو الأمبير، مع ضرورة استخدام وحدة الأمبير عند حساب المقاومة بالأوم.
مثال عملي: توصيل LED أحمر بمصدر 5 فولت
لنفترض أن لديك LED أحمر يعمل عند جهد أمامي مقداره 2 فولت، وتريد تشغيله بتيار 10 مللي أمبير باستخدام مصدر جهد 5 فولت.
المعطيات:
- جهد التغذية = 5 فولت.
- الجهد الأمامي للـ LED = 2 فولت.
- التيار المطلوب = 10 مللي أمبير = 0.01 أمبير.
نعوض في المعادلة:
R = (5 – 2) / 0.01
R = 3 / 0.01
قيمة المقاومة تساوي 300 أوم
يمكنك اختيار مقاومة قياسية قريبة من 300 أوم، مثل 330 أوم. وعند استخدامها، يصبح التيار التقريبي:
I = (5 – 2) / 330
I ≈ 0.0091 أمبير، أي نحو 9.1 مللي أمبير.
وبذلك تحصل على تيار أقل قليلاً من القيمة المستهدفة، ما قد يوفر هامشاً إضافياً مناسباً، بشرط أن تتوافق النتيجة مع متطلبات التطبيق.
لحساب قيمة مقاومة LED بدقة، يمكنك قراءة دليل كيفية اختيار قيمة المقاومة المناسبة.»
كيف تتحقق من قدرة المقاومة؟
لا يكفي حساب قيمة المقاومة بالأوم فقط؛ بل يجب التأكد من قدرتها على تبديد الحرارة الناتجة عن مرور التيار.
يمكن حساب قدرة المقاومة باستخدام:
P = I² × R
في المثال السابق:
P = 0.0091² × 330
P ≈ 0.027 واط.
إذن، يمكن لمقاومة بقدرة 0.125 واط أن تتحمل هذه القدرة نظرياً في الظروف المعتادة، مع مراعاة درجة الحرارة وظروف التركيب ومواصفات المقاومة.
ماذا يحدث إذا وصلنا LED دون مقاومة؟
عند توصيل LED مباشرةً بمصدر جهد لا يحد التيار، قد يرتفع التيار إلى قيمة تتجاوز تصنيف الصمام. وقد يؤدي ذلك إلى ارتفاع حرارته وتلفه بسرعة.
لكن النتيجة تعتمد على خصائص مصدر التغذية والمقاومة الداخلية للدائرة. فإذا كان المصدر نفسه يحد التيار إلكترونياً، فقد يعمل LED بأمان دون مقاومة منفصلة.
لذلك، القاعدة الصحيحة ليست أن كل LED يحتاج بالضرورة إلى مقاومة منفصلة، بل أن كل LED يحتاج إلى وسيلة مناسبة لتحديد التيار ضمن الحدود التي تحددها الشركة المصنعة.
خطوات اختيار مقاومة LED المناسبة
- حدد جهد مصدر التغذية.
- تحقق من الجهد الأمامي للـ LED من ورقة البيانات الفنية.
- اختر تيار التشغيل المطلوب، بحيث لا يتجاوز التيار المقنن.
- احسب المقاومة باستخدام المعادلة السابقة.
- اختر قيمة مقاومة قياسية مناسبة، ثم احسب التيار الفعلي المتوقع.
- تحقق من قدرة المقاومة على تبديد الحرارة.
إذا كنت تستخدم عدة مصابيح LED، فلا تفترض أن مقاومة واحدة تكفي لجميع التوصيلات. يعتمد الاختيار على ما إذا كانت المصابيح موصولة على التوالي أو التوازي، وعلى اختلاف خصائصها وتوزيع التيار بينها.
وللتعرف على تطبيق عملي لمصابيح LED والمقاومات في الدوائر الإلكترونية، شاهد دائرة إضاءة سيارة نايت رايدر
الخلاصة
يصدر LED الضوء عندما يمر التيار في الاتجاه الأمامي، نتيجة اتحاد الإلكترونات والثقوب داخل المادة شبه الموصلة وإطلاق الطاقة على هيئة فوتونات. لكن ارتفاع التيار فوق الحد المسموح قد يتسبب في تلف الصمام.
لهذا السبب، نستخدم مقاومة على التوالي أو دائرة قيادة ذات تيار ثابت للتحكم في التيار. وباستخدام معادلة حساب مقاومة LED، يمكنك اختيار قيمة مناسبة تساعد على تشغيل الصمام بأمان وكفاءة.
سؤال للتفاعل: إذا أردت توصيل LED أحمر جهده الأمامي 2 فولت بمصدر 12 فولت وتيار مستهدف 10 مللي أمبير، فما قيمة المقاومة التي ستختارها؟
