هل تعرف لماذا يُستخدم دايود التقويم في تحويل التيار المتردد إلى مستمر، بينما يُستخدم دايود زينر للمساعدة في تثبيت الجهد؟ رغم أن كليهما ينتمي إلى عائلة أشباه الموصلات، فإن الفرق بين دايود التقويم ودايود زينر يكمن في طريقة التشغيل والهدف من استخدام كل منهما داخل الدائرة الإلكترونية.

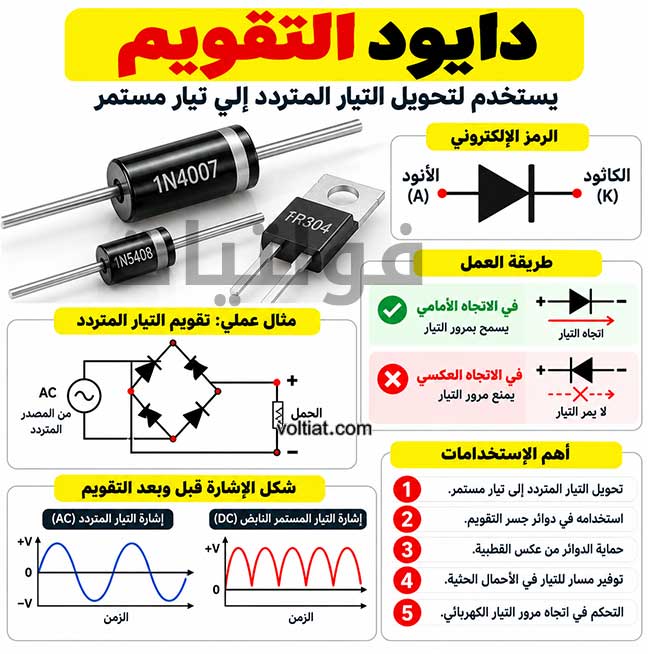

ما هو دايود التقويم؟
دايود التقويم (Rectifier Diode) هو مكون إلكتروني يسمح بمرور التيار في الاتجاه الأمامي، ويقاوم مروره في الاتجاه العكسي ضمن حدود الجهد المسموح بها. ويُستخدم بصورة أساسية في دوائر تقويم التيار المتردد (AC) وتحويله إلى تيار مستمر نابض (DC).
يعمل دايود التقويم عادةً في حالة الانحياز الأمامي، عندما يكون جهد الأنود أعلى من جهد الكاثود بما يكفي لمرور التيار. أما في الانحياز العكسي، فيمنع مرور التيار بدرجة كبيرة إلى أن يصل الجهد إلى حد الانهيار.
صُممت دايودات التقويم لتحمل تيارات مناسبة لتطبيقات الطاقة، مع مراعاة التيار الأمامي والجهد العكسي ودرجة الحرارة. ويجب تجنب تشغيلها في منطقة الانهيار العكسي ما لم تسمح مواصفات المكون بذلك صراحةً.
لفهم مبدأ عمل الدايود وأنواعه بصورة أوسع، يمكنك قراءة مقال: الدايود التعريف وآلية العمل والاستخدامات والخواص
أهم استخدامات دايود التقويم
- تحويل التيار المتردد إلى تيار مستمر باستخدام دوائر التقويم.
- استخدام أربعة دايودات في دائرة جسر التقويم (Bridge Rectifier).
- حماية بعض الدوائر من عكس قطبية مصدر التغذية.
- توفير مسار للتيار الناتج عن فصل الأحمال الحثية، عند اختيار الدايود المناسب.
- التحكم في اتجاه مرور التيار داخل بعض الدوائر الإلكترونية.

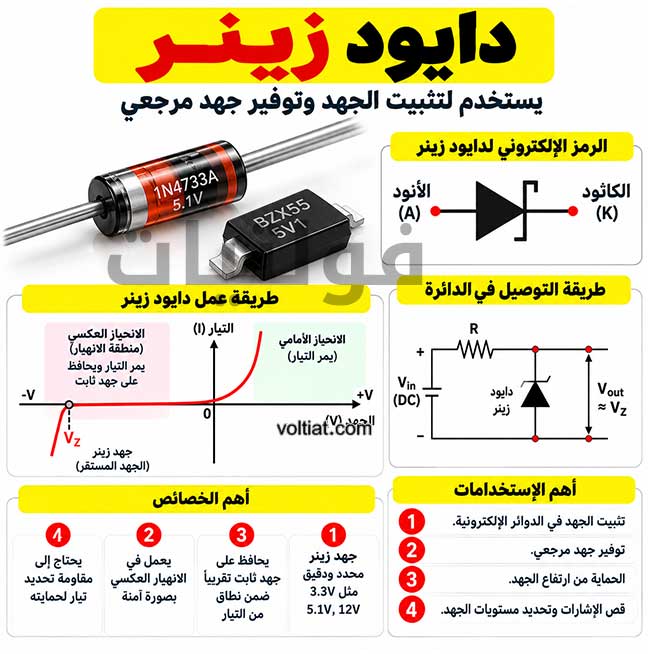

ما هو دايود زينر؟
دايود زينر (Zener Diode) هو دايود مصمم للعمل في منطقة الانهيار العكسي عند جهد محدد يُعرف باسم جهد زينر (Vz). وعندما يصل الجهد العكسي إلى هذه المنطقة، يمرر الدايود تياراً عكسياً، ويمكن أن يحافظ على جهد قريب من القيمة المحددة ضمن نطاق تشغيله المناسب.
يختلف دايود زينر عن دايود التقويم في أن الانهيار العكسي ليس حالة يجب تجنبها دائماً، بل هو جزء مقصود من طريقة عمله. ومع ذلك، يحتاج دايود زينر إلى تحديد التيار ومراعاة القدرة القصوى المسموح بتبديدها حتى لا يتلف.
أهم استخدامات دايود زينر
- تثبيت الجهد في دوائر إلكترونية بسيطة.
- توفير جهد مرجعي في بعض الدوائر.
- الحماية من ارتفاع الجهد ضمن حدود التصميم.
- قص الإشارات وتحديد مستويات الجهد في الدوائر الإلكترونية.
لمعرفة كيفية استخدام دايود زينر في تثبيت الجهد، راجع شرح وظيفة دايود الزينر.

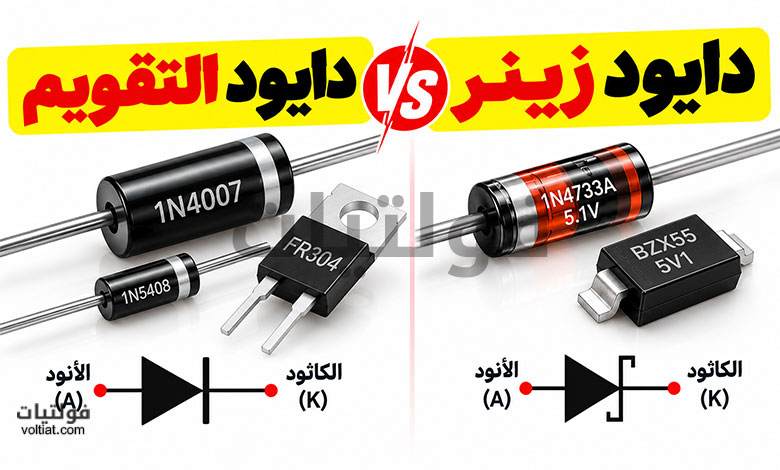

ما الفرق بين دايود التقويم ودايود زينر؟
| وجه المقارنة | دايود التقويم | دايود زينر |
|---|---|---|
| الوظيفة الأساسية | تقويم التيار والتحكم في اتجاهه | تثبيت الجهد أو توفير جهد مرجعي |
| التشغيل المعتاد | الانحياز الأمامي | الانحياز العكسي عند جهد زينر |
| الانهيار العكسي | يُتجنب عادةً | مصمم للعمل فيه ضمن الحدود المحددة |
| الجهد العكسي | يختلف حسب النوع، ويجب ألا يتجاوز الحد المقنن | جهد انهيار محدد وفق مواصفات المكون |
| الاستخدامات | مزودات الطاقة وجسور التقويم | تنظيم الجهد والحماية وقص الإشارات |
| أهم الاعتبارات | التيار الأمامي والجهد العكسي والحرارة | جهد زينر والتيار والقدرة المسموح بها |
من المهم معرفة أن جهد الانهيار العكسي في دايود التقويم ليس بالضرورة قيمة دقيقة أو مصممة لتثبيت الجهد. كذلك، لا يعتمد دايود زينر على تأثير فيزيائي واحد في جميع القيم؛ فقد يحدث الانهيار نتيجة تأثير زينر أو الانهيار الانهماري أو مزيج منهما.
مثال عملي على الفرق بينهما
لنفترض أنك تصمم مزود طاقة يحتاج إلى تحويل التيار المتردد إلى تيار مستمر. هنا يمكن استخدام دايود تقويم مناسب، أو جسر تقويم، بحسب تصميم الدائرة.
أما إذا كنت تحتاج إلى جهد مرجعي يقارب 5.1 فولت في دائرة إلكترونية، فقد يكون دايود زينر بجهد اسمي 5.1 فولت مناسباً، بشرط اختيار مقاومة تحديد التيار والتحقق من ظروف الحمل والقدرة والحرارة.
لا يعني ذلك أن دايود زينر يوفر جهداً ثابتاً تماماً في جميع الظروف؛ فالجهد الفعلي يتأثر بتيار التشغيل وخصائص المكون ودرجة الحرارة.
الخلاصة
في النهاية، يتمثل الفرق الأساسي بين دايود التقويم ودايود زينر في وظيفة كل منهما. يستخدم المهندسون دايود التقويم للتحكم في اتجاه التيار وتقويمه، بينما يستعينون بدايود زينر لتثبيت الجهد أو توفير مرجع للجهد. لذلك، اختر النوع الذي يناسب تصميم دائرتك، وتحقق من الجهد والتيار والقدرة ودرجة الحرارة قبل توصيله.
سؤال للتفاعل: إذا أردت تقويم التيار المتردد، فأي نوع تختار: دايود التقويم أم دايود زينر؟ ولماذا؟
