تساعدك معرفة علامات تلف المحرك الكهربائي على اكتشاف الأعطال مبكرًا قبل أن تتسبب في توقف المحرك أو تلف مكوناته الداخلية. وتشمل العلامات الشائعة ارتفاع درجة الحرارة، والاهتزاز، والأصوات غير الطبيعية، ورائحة الاحتراق، وضعف الأداء.
لكن ظهور إحدى هذه العلامات لا يعني بالضرورة أن المحرك نفسه تالف. فقد تكون المشكلة في مصدر التغذية الكهربائية أو الحمل الميكانيكي أو التوصيلات. لذلك، يجب الجمع بين الفحص البصري والميكانيكي والاختبارات الكهربائية للوصول إلى تشخيص دقيق.
تنبيه: افصل مصدر الكهرباء قبل إجراء أي فحص ميكانيكي أو كهربائي. أما القياسات أثناء وجود الجهد، فيجب أن يجريها شخص مؤهل باستخدام أدوات مناسبة وإجراءات سلامة صحيحة.

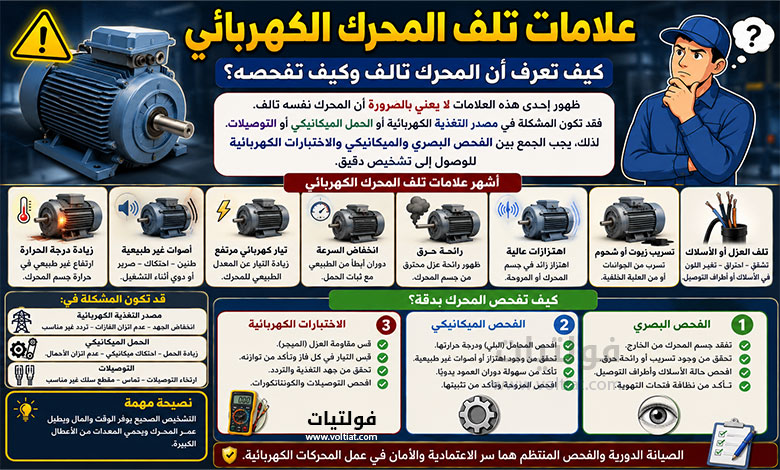

ما علامات تلف المحرك الكهربائي؟
تختلف أعراض تلف المحرك حسب نوعه وطريقة تشغيله ونوع العطل. ومع ذلك، توجد مجموعة من العلامات التي تساعد على اكتشاف المشكلة مبكرًا.
1. صدور أصوات غير طبيعية
يُعد تغير صوت المحرك من أول علامات تلف المحرك الكهربائي التي يمكن ملاحظتها أثناء التشغيل.
قد تسمع صوت طحن أو صرير أو خشخشة أو طرق أو طنين مرتفع. وقد يشير صوت الطحن إلى مشكلة في محامل المحرك، بينما قد ينتج الطنين مع عدم دوران المحرك عن مشكلة كهربائية أو ميكانيكية.
في المحركات ثلاثية الطور، يمكن أن يؤدي فقدان أحد الأطوار إلى ظهور طنين وعدم قدرة المحرك على بدء التشغيل بصورة طبيعية.
2. زيادة اهتزاز المحرك
إذا أصبح المحرك يهتز أكثر من المعتاد، فقد توجد مشكلة ميكانيكية تحتاج إلى الفحص.
ومن الأسباب المحتملة:
- تلف أو تآكل المحامل.
- عدم محاذاة عمود المحرك مع الحمل.
- عدم اتزان الجزء الدوار.
- ارتخاء قواعد تثبيت المحرك.
- وجود مشكلة في الحمل الميكانيكي.
- احتكاك أحد الأجزاء الداخلية.
لذلك، لا يعني الاهتزاز دائمًا وجود عطل في ملفات المحرك. فقد يكون السبب ميكانيكيًا خارج الجزء الكهربائي.
3. ارتفاع درجة حرارة المحرك
يُعد ارتفاع الحرارة من أهم علامات تلف المحرك الكهربائي، خاصةً عندما تتجاوز درجة الحرارة المستوى الطبيعي أثناء التشغيل.
وقد ترتفع حرارة المحرك بسبب:
- زيادة الحمل الميكانيكي.
- انخفاض أو ارتفاع جهد التغذية.
- فقدان أحد الأطوار.
- انسداد فتحات التهوية.
- تعطل مروحة التبريد.
- ارتفاع درجة حرارة المكان المحيط.
- ضعف عزل الملفات.
- وجود مشكلة ميكانيكية تزيد الحمل على المحرك.
إذا أصبح جسم المحرك ساخنًا بصورة غير طبيعية، فلا تتجاهل المشكلة. فالاستمرار في التشغيل عند درجات حرارة مرتفعة قد يؤدي إلى تدهور عزل الملفات وتقليل العمر التشغيلي للمحرك.
ويجب مقارنة درجة الحرارة ببيانات لوحة المحرك وتعليمات الشركة المصنعة، لأن الحدود المناسبة تختلف حسب تصميم المحرك وفئة العزل وظروف التشغيل.
4. ظهور رائحة احتراق أو دخان
تُعد رائحة العزل أو الورنيش المحترق من العلامات الخطيرة التي يجب عدم تجاهلها.
قد تنتج الرائحة عن ارتفاع حرارة الملفات أو زيادة التيار أو حدوث تلف في العزل.
أما ظهور الدخان فهو مؤشر خطير. لذلك يجب إيقاف المحرك وفصل مصدر الطاقة فورًا، وعدم إعادة تشغيله قبل تحديد سبب المشكلة.
5. عدم بدء تشغيل المحرك
قد تظهر علامات تلف المحرك الكهربائي على شكل عدم قدرة المحرك على بدء الدوران.
ومن الأعراض التي يمكن ملاحظتها:
- المحرك لا يعمل إطلاقًا.
- صدور طنين دون دوران.
- بدء التشغيل ثم التوقف.
- انخفاض سرعة الدوران.
- ضعف عزم المحرك.
- ارتفاع التيار أثناء محاولة التشغيل.
في المحركات أحادية الطور، قد يكون تلف المكثف أحد أسباب عدم بدء التشغيل. وقد توجد أسباب أخرى، مثل تلف مفتاح الطرد المركزي في الأنواع التي تستخدمه أو وجود مشكلة في الملفات.
6. فصل القاطع أو الحماية باستمرار
إذا كان قاطع المحرك أو جهاز الحماية من الحمل الزائد يفصل بشكل متكرر، فلا تعاود تشغيل المحرك دون معرفة السبب.
قد يحدث الفصل بسبب:
- زيادة الحمل.
- قصر كهربائي في الملفات.
- ضعف مقاومة العزل.
- فقدان أحد الأطوار.
- انخفاض أو ارتفاع جهد التغذية.
- مشكلة في الكابل أو التوصيلات.
- وجود عطل ميكانيكي يزيد تيار المحرك.
لذلك، يجب فحص المحرك والدائرة الكهربائية والحمل الميكانيكي قبل إعادة التشغيل.
مقال ذو صلة: اختيار القاطع الكهربائي المناسب للمحرك
7. انخفاض أداء المحرك
قد تلاحظ أن المحرك أصبح أبطأ أو أقل قدرة على تشغيل الحمل مقارنةً بحالته الطبيعية.
ومن العلامات التي تستحق الفحص:
- انخفاض سرعة الدوران.
- ضعف العزم.
- زيادة تيار التشغيل.
- ارتفاع درجة الحرارة.
- توقف المحرك عند زيادة الحمل.
وقد يكون السبب داخل المحرك، لكنه قد يكون أيضًا خارج المحرك، مثل انخفاض جهد التغذية أو زيادة الحمل الميكانيكي.
8. ظهور أضرار واضحة
يمكن أن يكشف الفحص البصري عن بعض علامات تلف المحرك الكهربائي.
ابحث عن:
- آثار احتراق أو سخام.
- تغير لون جسم المحرك.
- أطراف كهربائية محترقة.
- أسلاك تالفة.
- تلف صندوق التوصيل.
- توقف أو تلف مروحة التبريد.
- تسرب الشحم من منطقة المحامل.
- تلف العمود أو المروحة.
- تآكل الفرش والمبدل في المحركات التي تستخدمهما.
هذه العلامات لا تحدد نوع العطل وحدها، لكنها تساعد على تحديد المنطقة التي تحتاج إلى فحص إضافي.
9. ظهور شرر أو قوس كهربائي
قد يظهر الشرر في المحركات التي تحتوي على فرش ومبدل، مثل بعض محركات التيار المستمر والمحركات العامة.
أما ظهور الشرر أو القوس الكهربائي عند أطراف التوصيل أو داخل صندوق التوصيل، فقد يشير إلى وجود مشكلة في التوصيلات أو العزل.
عند ظهور شرر غير طبيعي، يجب فصل التغذية وفحص المحرك والدائرة قبل إعادة تشغيلها.
هل ظهور علامات تلف المحرك الكهربائي يعني أن المحرك تالف؟
ليس بالضرورة.
قد تنتج بعض الأعراض عن مشكلة خارج المحرك نفسه. لذلك، لا يُنصح بالحكم على المحرك اعتمادًا على عرض واحد فقط.
| العلامة | السبب المحتمل |
|---|---|
| ارتفاع الحرارة | زيادة الحمل أو ضعف التهوية أو مشكلة في الجهد |
| صوت الطحن | تلف المحامل أو احتكاك ميكانيكي |
| الاهتزاز الشديد | عدم الاتزان أو عدم المحاذاة أو تلف المحامل |
| طنين دون دوران | مشكلة في التغذية أو المكثف أو الجزء الميكانيكي |
| رائحة احتراق | ارتفاع حرارة الملفات أو ضعف العزل |
| فصل القاطع | زيادة الحمل أو قصر أو ضعف العزل |
| انخفاض السرعة | انخفاض الجهد أو زيادة الحمل أو عطل داخلي |
| عدم بدء التشغيل | مشكلة في التغذية أو المكثف أو الملفات |
| الشرر | مشكلة في الفرش والمبدل أو التوصيلات |
لذلك، يجب فحص المحرك ومصدر التغذية والحمل الميكانيكي قبل اتخاذ قرار الإصلاح أو الاستبدال.
كيف أفحص المحرك الكهربائي؟
بعد التعرف على علامات تلف المحرك الكهربائي، تأتي الخطوة التالية وهي إجراء الفحوصات اللازمة لتحديد سبب المشكلة.
1. الفحص البصري والميكانيكي
ابدأ بفحص المحرك من الخارج بعد فصل مصدر الكهرباء.
ابحث عن الأوساخ والحطام والتآكل والأسلاك التالفة والأطراف المحترقة ومروحة التبريد المتوقفة.
بعد التأكد من فصل الطاقة وتأمين المحرك، يمكن فحص العمود يدويًا إذا كان ذلك آمنًا. يجب أن يتحرك بسلاسة دون صوت طحن أو احتكاك غير طبيعي أو خلوص ميكانيكي واضح.
إذا شعرت بمقاومة غير طبيعية أو سمعت صوتًا من منطقة المحامل، فقد توجد مشكلة ميكانيكية.
2. فحص مصدر الطاقة
قبل الحكم على تلف المحرك، تأكد من وصول جهد التغذية الصحيح إليه.
قارن الجهد المقاس بالقيمة الموجودة على لوحة بيانات المحرك.
كما يجب فحص القواطع والكونتاكتور والكابلات والتوصيلات الكهربائية.
وفي المحركات ثلاثية الطور، يجب قياس الجهد بين الأطوار والتأكد من عدم وجود تفاوت كبير بينها.
ويُفضل أن يكون عدم توازن الجهد منخفضًا جدًا، لأن عدم التوازن قد يؤدي إلى زيادة تيار المحرك وارتفاع درجة حرارته.
3. قياس مقاومة ملفات المحرك
يمكن استخدام جهاز القياس المتعدد لفحص مقاومة الملفات بعد فصل المحرك عن مصدر الكهرباء.
في المحركات التي تسمح طريقة توصيلها بذلك، يجب أن تكون مقاومات الملفات متقاربة.
إذا ظهرت مقاومة منخفضة جدًا بشكل غير طبيعي، فقد يشير ذلك إلى وجود قصر في جزء من الملف. ومع ذلك، قد لا يكشف الملتيميتر جميع أنواع قصر اللفات.
أما المقاومة المفتوحة أو القراءة اللانهائية، فقد تشير إلى وجود قطع في الملف أو دائرة التوصيل.
لذلك، من الأفضل مقارنة النتائج ببيانات الشركة المصنعة عندما تكون متوفرة.
4. اختبار مقاومة العزل باستخدام الميجر
يُعد اختبار العزل من أهم الاختبارات عند تشخيص علامات تلف المحرك الكهربائي.
يستخدم جهاز الميجر لقياس مقاومة العزل بين الملفات وهيكل المحرك أو الأرضي وفق طريقة الاختبار المناسبة.
قد تشير مقاومة العزل المنخفضة إلى وجود:
- رطوبة.
- تلوث.
- تدهور في العزل.
- تلف في الملفات.
ولا توجد قيمة واحدة تصلح لجميع المحركات. وتعتمد النتيجة المقبولة على جهد المحرك وتصميمه وحالته ودرجة حرارته والمعايير المستخدمة.
لذلك، يجب تفسير قراءة الميجر وفق مواصفات المحرك والمعيار المعتمد.
5. قياس تيار تشغيل المحرك
يمكن استخدام كماشة التيار لقياس تيار التشغيل بواسطة شخص مؤهل.
قارن القراءة مع قيمة تيار الحمل الكامل الموجودة على لوحة بيانات المحرك.
إذا كان التيار أعلى من القيمة الطبيعية بشكل واضح، فقد يكون السبب:
- زيادة الحمل.
- انخفاض الجهد.
- فقدان أحد الأطوار.
- مشكلة في الملفات.
- مشكلة ميكانيكية.
- عدم توازن التغذية.
وفي المحركات ثلاثية الطور، من المهم مقارنة تيارات الأطوار أيضًا. وجود فرق كبير بينها يحتاج إلى مزيد من الفحص.
6. فحص مكثف المحرك أحادي الطور
إذا كان المحرك أحادي الطور يستخدم مكثفًا، فقد يؤدي تلف المكثف إلى ظهور أعراض مثل:
- صعوبة بدء التشغيل.
- الطنين دون دوران.
- انخفاض العزم.
- ارتفاع التيار.
- ارتفاع درجة حرارة المحرك.
يمكن فحص المكثف باستخدام جهاز قياس مناسب. ويجب استبداله بمكثف مطابق للمواصفات عند الحاجة.
7. قياس درجة حرارة المحرك
يمكن استخدام مقياس حرارة بالأشعة تحت الحمراء أو كاميرا حرارية لمراقبة درجة حرارة المحرك.
يساعد ذلك على اكتشاف النقاط الساخنة ومتابعة تغير درجة الحرارة أثناء التشغيل.
لكن يجب مقارنة النتائج ببيانات لوحة المحرك وتعليمات الشركة المصنعة، لأن درجة الحرارة الطبيعية تختلف حسب تصميم المحرك وظروف التشغيل.
8. تحليل اهتزازات المحرك
يُستخدم تحليل الاهتزازات بشكل أكبر في الصيانة الوقائية للمحركات الصناعية.
ويمكن أن يساعد في اكتشاف:
- تلف المحامل.
- عدم الاتزان.
- عدم المحاذاة.
- بعض مشكلات الجزء الدوار.
- مشكلات ميكانيكية أخرى.
ويحتاج هذا الاختبار إلى أجهزة مناسبة وخبرة في تحليل النتائج.
ما الفرق بين العطل الكهربائي والعطل الميكانيكي؟
يساعد تحديد نوع العطل في الوصول إلى السبب بشكل أسرع.
الأعطال الكهربائية
تشمل الأعطال الكهربائية الشائعة:
- تلف عزل الملفات.
- قصر في اللفات.
- قطع في أحد الملفات.
- فقدان أحد الأطوار.
- عدم توازن الجهد.
- ضعف التوصيلات.
- تلف المكثف في بعض المحركات أحادية الطور.
وغالبًا ما تظهر هذه المشكلات على شكل ارتفاع في التيار أو الحرارة أو عدم قدرة المحرك على بدء التشغيل.
الأعطال الميكانيكية
تشمل الأعطال الميكانيكية:
- تلف المحامل.
- عدم المحاذاة.
- عدم اتزان الجزء الدوار.
- احتكاك أجزاء المحرك.
- زيادة الحمل الميكانيكي.
- تلف العمود أو المروحة.
وقد تظهر هذه الأعطال على شكل اهتزاز أو أصوات غير طبيعية أو ارتفاع في درجة الحرارة.
متى يمكن إصلاح المحرك الكهربائي ومتى يجب استبداله؟
لا يحتاج كل عطل إلى استبدال المحرك بالكامل.
يمكن إصلاح بعض المشكلات، مثل:
- تنظيف فتحات التهوية.
- إصلاح بعض التوصيلات.
- استبدال المكثف التالف.
- استبدال المحامل.
- استبدال الفرش في المحركات التي تستخدمها.
- معالجة بعض مشكلات التبريد.
- إجراء الصيانة المناسبة للمحامل.
أما تلف الملفات بشكل كبير فقد يتطلب إعادة لف المحرك أو استبداله.
ويعتمد القرار على قدرة المحرك وعمره وتكلفة الإصلاح وتوفر قطع الغيار وحالة المحرك العامة.
إذا كان المحرك قديمًا ويتعرض للأعطال بشكل متكرر، فقد يكون استبداله أكثر اقتصادية من إصلاحه عدة مرات.
والأهم هو معالجة السبب الجذري للعطل. فإذا تمت إعادة لف المحرك دون معالجة زيادة الحمل أو ضعف التهوية أو عدم المحاذاة، فقد يتكرر العطل مرة أخرى.
كيف تحافظ على المحرك الكهربائي وتمنع الأعطال؟
تساعد الصيانة الوقائية على تقليل علامات تلف المحرك الكهربائي وإطالة عمره التشغيلي.
اتبع الممارسات التالية:
- حافظ على نظافة جسم المحرك وفتحات التهوية.
- تأكد من عمل مروحة التبريد بصورة صحيحة.
- راقب درجة حرارة المحرك أثناء التشغيل.
- افحص الاهتزاز والأصوات غير الطبيعية بشكل دوري.
- تأكد من سلامة التوصيلات الكهربائية.
- حافظ على جهد التغذية ضمن الحدود المناسبة.
- تجنب تشغيل المحرك بحمل أكبر من قدرته.
- تأكد من محاذاة المحرك مع الحمل.
- افحص المحامل وفق جدول الصيانة.
- استخدم كمية التشحيم المناسبة دون إفراط.
- راقب تيار التشغيل وقارنه ببيانات لوحة المحرك.
- عالج أي تسرب للرطوبة أو المياه بالقرب من المحرك.
متى يجب إيقاف المحرك فورًا؟
هناك حالات لا يُنصح فيها باستمرار تشغيل المحرك حتى يتم تحديد سبب المشكلة.
أوقف المحرك وافصل مصدر الطاقة عند ظهور:
- دخان.
- رائحة احتراق قوية.
- شرر غير طبيعي.
- ارتفاع شديد في الحرارة.
- أصوات ميكانيكية قوية.
- اهتزاز شديد ومفاجئ.
- فصل متكرر لأجهزة الحماية.
- تيار تشغيل مرتفع بشكل غير طبيعي.
لا تحاول إعادة تشغيل المحرك عدة مرات بهدف معرفة ما إذا كان سيعمل. فقد يؤدي ذلك إلى زيادة الضرر في الملفات أو المكونات الأخرى.
أسئلة شائعة عن علامات تلف المحرك الكهربائي
من العلامات المحتملة وجود رائحة احتراق أو تغير لون الملفات أو ارتفاع حرارة المحرك أو زيادة تيار التشغيل. ويمكن تأكيد حالة الملفات من خلال الفحوصات الكهربائية المناسبة، مثل قياس المقاومة واختبار العزل.
قد ينتج الطنين عن مشكلة في التغذية الكهربائية أو فقدان أحد الأطوار في بعض المحركات أو تلف المكثف في بعض المحركات أحادية الطور. كما قد يكون هناك عائق ميكانيكي يمنع الدوران.
من العلامات الشائعة صدور صوت طحن أو خشخشة وظهور اهتزاز غير طبيعي أو وجود خلوص في العمود. ويمكن تأكيد المشكلة من خلال الفحص الميكانيكي وتحليل الاهتزازات عند الحاجة.
ليس دائمًا. قد تنتج الحرارة المرتفعة عن زيادة الحمل أو ضعف التهوية أو مشكلة في جهد التغذية. لذلك يجب تحديد سبب ارتفاع الحرارة قبل الحكم على المحرك.
بعد فصل المحرك عن مصدر الكهرباء، يمكن استخدام الملتيميتر لفحص استمرارية الدوائر وقياس مقاومة الملفات ومقارنة النتائج. لكن الملتيميتر وحده لا يكشف جميع أعطال الملفات، لذلك قد تحتاج إلى اختبار العزل باستخدام الميجر.
قد يكون السبب زيادة الحمل أو قصرًا كهربائيًا أو ضعف العزل أو فقدان أحد الأطوار أو وجود مشكلة في التغذية أو الحمل الميكانيكي. لذلك يجب تشخيص السبب قبل إعادة تشغيل المحرك.
نعم، يعتمد ذلك على نوع العطل وحالة المحرك. يمكن إصلاح بعض الأعطال باستبدال المحامل أو المكثف أو الفرش أو معالجة التوصيلات. أما تلف الملفات فقد يحتاج إلى إعادة لف أو استبدال المحرك.
الخلاصة
تساعد معرفة علامات تلف المحرك الكهربائي على اكتشاف الأعطال قبل تفاقمها. ومن أبرز هذه العلامات ارتفاع الحرارة، والاهتزاز، والأصوات غير الطبيعية، ورائحة الاحتراق، وضعف الأداء، وفصل أجهزة الحماية.
لكن ظهور إحدى العلامات لا يعني بالضرورة أن المحرك نفسه تالف. فقد تكون المشكلة في مصدر التغذية أو الحمل الميكانيكي أو التوصيلات.
لذلك، يعتمد التشخيص الصحيح على الجمع بين الفحص البصري والميكانيكي والاختبارات الكهربائية، مثل قياس مقاومة الملفات واختبار العزل بالميجر وقياس تيار التشغيل.
وعند ظهور دخان أو رائحة احتراق أو شرر أو ارتفاع شديد في الحرارة، يجب إيقاف المحرك وفصل مصدر الطاقة، ثم الاستعانة بفني أو مهندس مؤهل لإجراء الفحوصات اللازمة بأمان.
