تعد دوائر القوى والتحكم من أهم الأجزاء في لوحات التحكم الكهربائية، خاصةً في دوائر تشغيل المحركات والآلات والمعدات الصناعية. وتعمل الدائرتان معًا، لكن لكل واحدة منهما وظيفة مختلفة.
ببساطة، تنقل دائرة القوى (Power Circuit) الطاقة الكهربائية من المصدر إلى الحمل، مثل المحرك أو السخان. أما دائرة التحكم (Control Circuit) فتتحكم في طريقة تشغيل الحمل وإيقافه وفقًا للأوامر المطلوبة.
لذلك، يساعد فهم الفرق بين دائرة القوى ودائرة التحكم على قراءة المخططات الكهربائية وتشخيص الأعطال وتنفيذ أعمال الصيانة بشكل صحيح.
ما الفرق بين دوائر القوى والتحكم الكهربائية؟
الفرق الأساسي هو أن دائرة القوى مسؤولة عن تغذية الحمل بالتيار الكهربائي، بينما تتحكم دائرة التحكم في تشغيل وفصل هذا الحمل.
على سبيل المثال، عند تشغيل محرك كهربائي باستخدام كونتاكتور، تصل إشارة التشغيل أولًا إلى دائرة التحكم. بعدها تعمل بوبينة الكونتاكتور، فتغلق نقاط التلامس الرئيسية في دائرة القوى. ونتيجة لذلك، يصل التيار إلى المحرك ويبدأ في العمل.
إذن يمكن تلخيص العلاقة بينهما كالتالي: دائرة التحكم تعطي أمر التشغيل، ودائرة القوى تنفذ الأمر وتغذي الحمل بالطاقة.
أولًا: دائرة القوى Power Circuit
دائرة القوى الكهربائية هي الجزء المسؤول عن نقل الطاقة الكهربائية من مصدر التغذية إلى الحمل.
ويختلف تصميمها حسب نوع الحمل وقدرته. ففي حالة المحركات الكهربائية، تتحمل مكونات دائرة القوى التيار الذي يستهلكه المحرك أثناء التشغيل.
ما وظيفة دائرة القوى؟
تتمثل الوظيفة الأساسية لدائرة القوى في توفير مسار آمن للتيار الكهربائي بين مصدر التغذية والحمل.
وتستخدم فيها أجهزة الحماية والفصل والتحكم المناسبة للحمل، مثل القواطع والكونتاكتورات والأوفرلود.
مكونات دائرة القوى
تتكون دائرة القوى في دوائر تشغيل المحركات ثلاثية الطور عادةً من:
- قاطع كهربائي أو ثلاثة فيوزات مناسبة لتيار الحمل ومستوى الحماية المطلوب.
- نقاط التلامس الرئيسية للكونتاكتور، وتعمل على توصيل وفصل التغذية عن الحمل.
- الأوفرلود (Overload)، ويستخدم لحماية المحرك من حالات زيادة الحمل.
- أسلاك وكابلات مناسبة لشدة التيار وظروف التركيب.
ويجب اختيار كل مكون وفقًا لخصائص الحمل، مثل التيار والجهد وقدرة المحرك وطريقة التشغيل.
هل تتحمل دائرة القوى تيار الحمل؟
نعم. يجب أن تكون مكونات دائرة القوى والأسلاك مناسبة للتيار الذي يحتاج إليه الحمل.
فعلى سبيل المثال، يختلف اختيار القاطع والكونتاكتور والكابل لمحرك صغير عن محرك ذي قدرة أكبر.
لذلك، لا يجوز اختيار مكونات دائرة القوى اعتمادًا على قيمة عشوائية. بل يجب الرجوع إلى بيانات الحمل واللوحة الاسمية للمحرك والمواصفات الكهربائية المعتمدة.
ثانيًا: دائرة التحكم Control Circuit
دائرة التحكم الكهربائية هي الدائرة التي تتحكم في تشغيل وفصل الكونتاكتورات أو غيرها من عناصر التشغيل.
وعادةً تستخدم تيارًا أقل بكثير من دائرة القوى؛ لأنها تغذي بوبينة الكونتاكتور ونقاط التحكم ومصابيح الإشارة، وليس الحمل الرئيسي نفسه.
ما وظيفة دائرة التحكم؟
تحدد دائرة التحكم متى وكيف يعمل الحمل.
فعند الضغط على زر التشغيل، تسمح دائرة التحكم بوصول الجهد إلى بوبينة الكونتاكتور. تعمل البوبينة، فتغلق نقاط التلامس الرئيسية في دائرة القوى.
أما عند الضغط على زر الإيقاف، أو عند حدوث حالة حماية، تنقطع دائرة البوبينة. وبذلك يفصل الكونتاكتور عن دائرة القوى ويتوقف الحمل.
مكونات دائرة التحكم
تختلف مكونات دائرة التحكم حسب تصميم اللوحة ووظيفة الآلة، لكنها قد تشمل:
- مصدر جهد التحكم المناسب لجهد بوبينة الكونتاكتور.
- قاطع أو فيوز لدائرة التحكم مناسب لتيار دائرة التحكم.
- نقطة التلامس المغلقة للأوفرلود (NC)، وتستخدم لفصل دائرة التحكم عند حدوث زيادة حمل.
- زر الإيقاف (Stop)، وغالبًا يكون من النوع مغلق عادةً.
- زر التشغيل (Start)، ويكون عادةً من النوع مفتوح عادةً.
- نقاط التلامس المساعدة للكونتاكتورات، وتستخدم حسب متطلبات دائرة التحكم.
- بوبينة الكونتاكتور (Coil)، وهي التي تتحكم في حركة نقاط التلامس الرئيسية.
- مصابيح الإشارة، عند الحاجة إلى بيان حالة التشغيل أو التوقف أو العطل.
ما علاقة الأوفرلود بدائرة التحكم؟
يُعد الأوفرلود جزءًا مهمًا من منظومة حماية المحرك، لكنه يعمل بالتنسيق بين دائرة القوى ودائرة التحكم.
تمر تيارات أطوار المحرك عبر عناصر الأوفرلود في دائرة القوى. وعند اكتشاف حالة زيادة حمل وفق إعداد الأوفرلود، تتغير حالة نقطة التلامس المساعدة الخاصة به في دائرة التحكم.
عادةً تكون نقطة الأوفرلود المستخدمة في دائرة التحكم مغلقة عادةً (NC).
وعند حدوث زيادة حمل، تفتح هذه النقطة دائرة بوبينة الكونتاكتور. نتيجة لذلك، يفصل الكونتاكتور وتُقطع التغذية عن المحرك.
ملاحظة مهمة: الأوفرلود ليس بديلًا عن حماية القصر الكهربائي. لذلك تحتاج دائرة القوى إلى وسيلة حماية مناسبة من تيارات القصر، مثل القاطع أو الفيوز وفق التصميم.
كيف تعمل دائرة القوى مع دائرة التحكم؟
لفهم العلاقة بين الدائرتين، يمكن تتبع تشغيل محرك كهربائي خطوة بخطوة.
- الضغط على زر التشغيل
عند الضغط على زر Start، يمر تيار التحكم إلى بوبينة الكونتاكتور.
- تشغيل بوبينة الكونتاكتور
تعمل البوبينة، فتغيّر نقاط تلامس الكونتاكتور الرئيسية والمساعدة حالتها.
- توصيل دائرة القوى
تغلق نقاط التلامس الرئيسية، فيمر التيار من مصدر التغذية عبر دائرة القوى إلى المحرك.
- استمرار التشغيل
تستخدم نقطة مساعدة للكونتاكتور في دائرة التحكم للحفاظ على استمرار تشغيل البوبينة بعد رفع اليد عن زر التشغيل. وتُعرف هذه العملية باسم التعشيق أو دائرة الإبقاء الذاتي (Self-Holding).
- إيقاف المحرك
عند الضغط على زر Stop، تنقطع دائرة التحكم، فتتوقف بوبينة الكونتاكتور.
وبالتالي تفتح نقاط التلامس الرئيسية، وينقطع التيار عن المحرك.
- حدوث زيادة حمل
إذا اكتشف الأوفرلود حالة زيادة حمل، يغيّر نقطة التلامس الخاصة بدائرة التحكم. ونتيجة لذلك، تفصل بوبينة الكونتاكتور ويتوقف المحرك.
الفرق بين دوائر القوى والتحكم الكهربائية
يمكن توضيح الفرق بين الدائرتين في الجدول التالي:
| وجه المقارنة | دائرة القوى | دائرة التحكم |
|---|---|---|
| الوظيفة | تغذية الحمل بالطاقة | التحكم في تشغيل وفصل الحمل |
| الحمل المرتبط | محرك، سخان أو حمل كهربائي آخر | بوبينة الكونتاكتور ومكونات التحكم |
| التيار | يعتمد على تيار الحمل | عادةً منخفض مقارنة بتيار الحمل |
| المكونات | قاطع، فيوز، كونتاكتور، أوفرلود | أزرار، نقاط مساعدة، أوفرلود، بوبينة |
| الأسلاك | تختار حسب تيار الحمل وظروف التركيب | تختار حسب تيار دائرة التحكم ومتطلبات التصميم |
| التحكم المباشر بالحمل | نعم، من خلال نقاط القوى | لا، بل تصدر أوامر التشغيل والفصل |
هل جهد دائرة التحكم يساوي جهد دائرة القوى؟
ليس بالضرورة.
يمكن أن تستخدم دائرة القوى جهد التغذية الخاص بالحمل، بينما تعمل دائرة التحكم بجهد مختلف يتوافق مع بوبينة الكونتاكتور ومكونات التحكم.
ومن أمثلة جهود التحكم الشائعة:
- 24 فولت.
- 110 فولت.
- 220 أو 230 فولت.
ويعتمد جهد دائرة التحكم على تصميم اللوحة ومواصفات المكونات المستخدمة.
لذلك، يجب التأكد من جهد بوبينة الكونتاكتور قبل توصيل دائرة التحكم.
لماذا نفصل دائرة القوى عن دائرة التحكم؟
يساعد الفصل بين الدائرتين على تنظيم لوحة التحكم وتحسين طريقة تشغيل المعدات وحمايتها.
ومن أهم الفوائد:
- تسهيل قراءة المخططات الكهربائية.
- تسهيل اكتشاف الأعطال والصيانة.
- التحكم في الأحمال الكبيرة باستخدام دائرة تحكم ذات تيار منخفض.
- توفير وسائل تحكم متعددة للحمل.
- إضافة وظائف حماية وإنذار ومؤشرات تشغيل بسهولة.
- تقليل الحاجة إلى تمرير تيار الحمل الكبير عبر أزرار التحكم.
وهذا التصميم شائع في لوحات تشغيل المحركات والمضخات والمراوح والضواغط والعديد من المعدات الكهربائية.

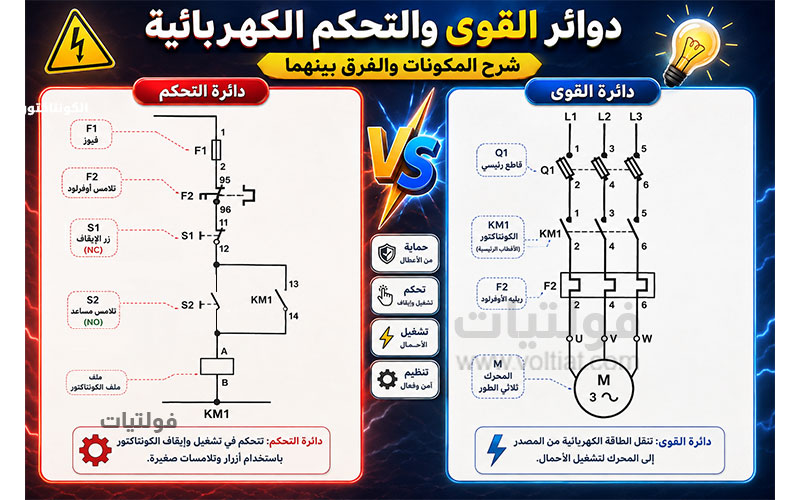

مثال مبسط على دوائر القوى والتحكم الكهربائية لشتيغل محرك
لنفترض وجود محرك ثلاثي الطور يتم تشغيله بواسطة كونتاكتور وأوفرلود.
في دائرة القوى، تمر التغذية من القاطع إلى نقاط الكونتاكتور الرئيسية، ثم إلى الأوفرلود، وبعد ذلك تصل إلى المحرك.
أما في دائرة التحكم، يمر جهد التحكم عبر زر الإيقاف، ثم نقطة الأوفرلود المغلقة، ثم زر التشغيل، وصولًا إلى بوبينة الكونتاكتور.
عند الضغط على زر التشغيل، تعمل البوبينة ويغلق الكونتاكتور نقاطه الرئيسية. وبذلك يحصل المحرك على التغذية ويبدأ في الدوران.
وعند الضغط على زر الإيقاف، تنقطع دائرة التحكم ويفصل الكونتاكتور.
إذا حدثت زيادة حمل، يفصل الأوفرلود دائرة التحكم، وبالتالي يتوقف المحرك.
أهم ملاحظات تصميم دوائر القوى والتحكم
عند تصميم أو تنفيذ لوحة كهربائية، يجب مراعاة مجموعة من النقاط المهمة:
- اختيار القاطع أو الفيوز المناسب للحمل.
- اختيار الكونتاكتور وفق تيار الحمل وطبيعة التشغيل.
- ضبط الأوفرلود وفق تيار المحرك ومتطلبات الحماية.
- اختيار مقطع الكابل المناسب للتيار وطريقة التركيب.
- التأكد من جهد بوبينة الكونتاكتور.
- اختيار أجهزة الحماية المناسبة لدائرة التحكم.
- التأكد من سلامة التوصيلات ونقاط التلامس.
- مراجعة المخطط الكهربائي قبل تنفيذ التوصيلات.
- عدم الخلط بين نقاط القوى ونقاط التحكم.
- الالتزام بالمواصفات والمعايير الكهربائية المعتمدة.
أسئلة شائعة حول دوائر القوى والتحكم الكهربائية
هي الدائرة التي تنقل الطاقة الكهربائية من مصدر التغذية إلى الحمل، مثل المحرك أو السخان.
هي الدائرة التي تتحكم في تشغيل وفصل الكونتاكتورات والحمل من خلال أزرار التشغيل والحماية ونقاط التلامس المساعدة.
دائرة القوى تنقل تيار الحمل إلى المعدة، بينما دائرة التحكم تصدر أوامر تشغيل وفصل الحمل.
لا. في التصميم التقليدي، تتعامل دائرة التحكم مع تيار منخفض نسبيًا لتشغيل بوبينة الكونتاكتور ومكونات التحكم. أما تيار المحرك فيمر عبر دائرة القوى.
يستخدم الأوفرلود نقطة تلامس مساعدة، غالبًا مغلقة عادةً، لفصل بوبينة الكونتاكتور عند حدوث زيادة حمل.
نعم. يمكن تصميم دائرة التحكم بجهد مختلف عن جهد دائرة القوى، حسب جهد البوبينة ومتطلبات تصميم اللوحة.
الخلاصة حول دوائر القوى والتحكم الكهربائية
تتكون معظم لوحات تشغيل الآلات من دائرة قوى ودائرة تحكم تعملان معًا لتحقيق تشغيل آمن ومنظم.
تنقل دائرة القوى الطاقة الكهربائية إلى الحمل، بينما تتحكم دائرة التحكم في تشغيل وفصل الكونتاكتورات وفق الأوامر والحمايات المطلوبة.
وفهم العلاقة بين الدائرتين يسهل قراءة المخططات الكهربائية، كما يساعد الفني والمهندس على تشخيص الأعطال وتنفيذ أعمال الصيانة بصورة أكثر دقة.
لذلك، عند دراسة أي لوحة تحكم كهربائية، ابدأ بتحديد مسار دائرة القوى، ثم تتبع دائرة التحكم لمعرفة كيفية إصدار أوامر التشغيل والفصل والحماية.
