هل تساءلت يوماً كيف تستطيع بعض المكونات الإلكترونية السماح بمرور التيار الكهربائي في اتجاه واحد، ومنعه في الاتجاه المعاكس؟ هنا تظهر أهمية الدايود (Diode)، الذي يُعد من المكونات الأساسية في الدوائر الإلكترونية، ويستخدم في تقويم التيار وحماية الدوائر وتنظيم الجهد.

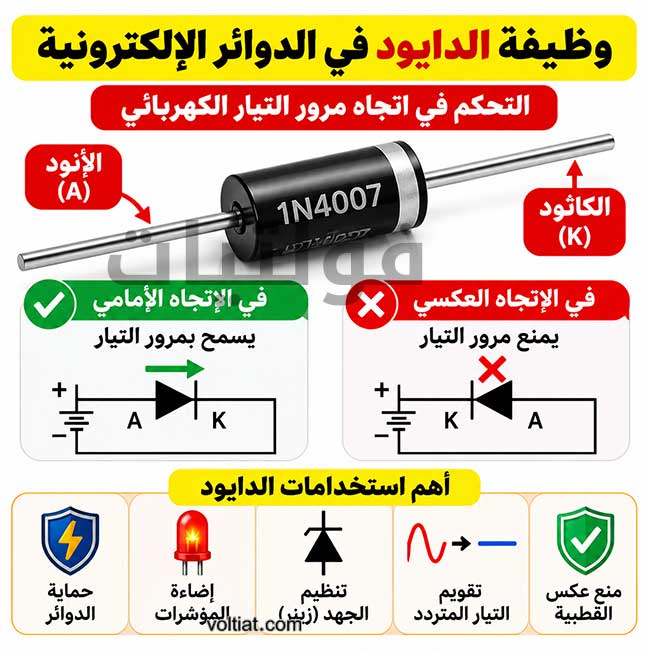

ما وظيفة الدايود في الدوائر الإلكترونية؟
الدايود هو مكون إلكتروني شبه موصل له طرفان، ويسمح بمرور التيار الكهربائي في اتجاه معين، بينما يمنع مروره أو يحد منه بشدة في الاتجاه المعاكس، ضمن حدود التشغيل المحددة.
تُعرف هذه الخاصية باسم التوصيل أحادي الاتجاه، وهي السبب في استخدام الدايود في تطبيقات إلكترونية متعددة، منها:
- تقويم التيار: تحويل التيار المتردد AC إلى تيار مستمر نابض DC.
- حماية الدوائر: الحد من الأضرار الناتجة عن عكس قطبية مصدر التغذية.
- استخلاص الإشارات: استخدام الدايود في بعض دوائر إزالة التضمين.
- تنظيم الجهد: الاستفادة من خصائص دايود زينر للحفاظ على جهد محدد ضمن ظروف تشغيل معينة.
- الدوائر المنطقية: استخدام الدايود في بعض تطبيقات معالجة الإشارات والمنطق الإلكتروني.
كيف يسمح الدايود بمرور التيار الكهربائي؟

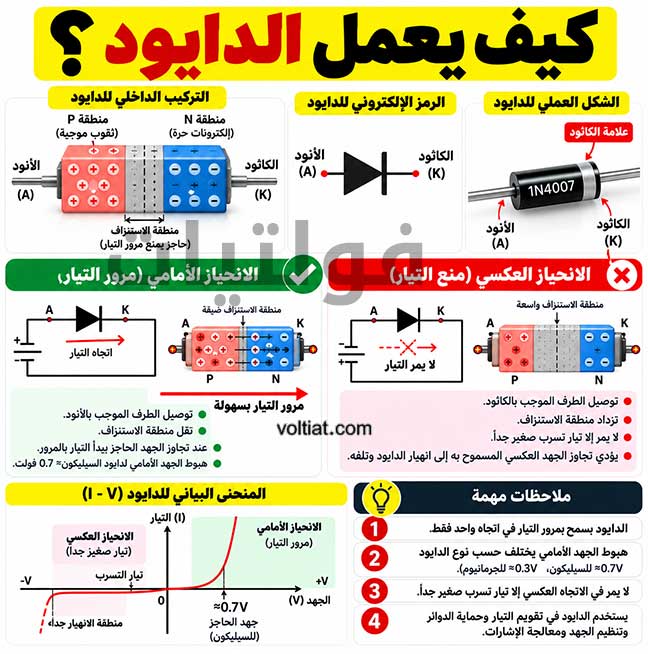

لفهم طريقة عمل الدايود، يجب أولاً معرفة تركيبه الداخلي. يتكون الدايود التقليدي من منطقتين من أشباه الموصلات: منطقة من النوع P، تحتوي على ثقوب موجبة بوصفها حاملات شحنة، ومنطقة من النوع N، تحتوي على إلكترونات حرة.
عند التقاء المنطقتين، تتكون وصلة تُعرف باسم وصلة PN، وتنشأ حولها منطقة استنزاف تحد من حركة حاملات الشحنة. ويتحدد سلوك الدايود بحسب اتجاه الجهد المطبق على طرفيه.
1. الانحياز الأمامي: عندما يسمح الدايود بمرور التيار
يحدث الانحياز الأمامي (Forward Bias) عندما يتصل الطرف الموجب لمصدر الجهد بالأنود، والطرف السالب بالكاثود.
في هذه الحالة، يقل تأثير الحاجز الكهربائي عند الوصلة، وتضيق منطقة الاستنزاف. وعندما يصبح الجهد المطبق كافياً، يمر التيار عبر الدايود بسهولة نسبية.
في دايود السيليكون التقليدي، يكون هبوط الجهد الأمامي غالباً في حدود 0.6 إلى 0.7 فولت عند تيارات تشغيل شائعة، بينما يكون أقل في كثير من دايودات الجرمانيوم. لكن هذه القيم تقريبية، وتتغير بحسب نوع الدايود والتيار ودرجة الحرارة.
مثال: عند توصيل دايود سيليكون تقليدي بالانحياز الأمامي، قد يكون هبوط الجهد عليه نحو 0.7 فولت. ويجب استخدام مقاومة مناسبة أو وسيلة أخرى لتحديد التيار عندما تتطلب الدائرة ذلك.
2. الانحياز العكسي: عندما يمنع الدايود مرور التيار
يحدث الانحياز العكسي (Reverse Bias) عندما يتصل الطرف الموجب لمصدر الجهد بالكاثود، والطرف السالب بالأنود.
يؤدي ذلك إلى اتساع منطقة الاستنزاف وارتفاع الحاجز الذي يعيق حركة حاملات الشحنة. لذلك، لا يمر عادةً إلا تيار تسرب صغير جداً في ظروف التشغيل العادية.
لكن إذا تجاوز الجهد العكسي حد الانهيار الخاص بالدايود، فقد يبدأ تيار كبير بالمرور. ويمكن أن يؤدي ذلك إلى تلف الدايود العادي إذا لم يُحد التيار، بينما تُصمم دايودات زينر خصيصاً للعمل في منطقة الانهيار العكسي ضمن حدودها المحددة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «الدايود: التعريف وآلية العمل والاستخدامات والخواص» للتعرف على التفاصيل بشكل أوسع.
ما الفرق بين الأنود والكاثود في الدايود؟
للدايود طرفان أساسيان:
- الأنود (Anode): الطرف الذي يدخل منه التيار الاصطلاحي عند الانحياز الأمامي.
- الكاثود (Cathode): الطرف الذي يخرج منه التيار الاصطلاحي عند الانحياز الأمامي.
في كثير من الدايودات المحورية، يشير الخط المطبوع على جسم المكون إلى الكاثود. ومع ذلك، يُفضّل الرجوع إلى ورقة البيانات الفنية عند عدم وضوح العلامات.
ومن المهم التمييز بين اتجاه التيار الاصطلاحي واتجاه حركة الإلكترونات؛ ففي أشباه الموصلات، تتحرك الإلكترونات في اتجاه معاكس لاتجاه التيار الاصطلاحي.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال « ما المقصود بالقطبية في المكونات الإلكترونية؟ وكيف تتجنب عكس التوصيل؟» للتعرف على التفاصيل بشكل أوسع.
تشبيه مبسط لفهم طريقة عمل الدايود
يمكن تشبيه الدايود بصمام عدم رجوع في أنبوب المياه. يسمح الصمام بمرور المياه عندما يكون الضغط في الاتجاه الصحيح، لكنه يمنع رجوعها عند محاولة دفعها في الاتجاه المعاكس.
وبالمثل، يسمح الدايود بمرور التيار بسهولة نسبية عند الانحياز الأمامي، بينما يقاوم مروره عند الانحياز العكسي، ما دام الجهد ضمن الحدود المسموح بها.
ما أهم استخدامات الدايود؟
تتعدد استخدامات الدايود بحسب نوعه وخصائصه الكهربائية، ومن أبرزها:
- دوائر تقويم التيار: مثل دوائر مزودات الطاقة التي تستخدم دايوداً واحداً أو جسراً من أربعة دايودات.
- حماية القطبية: تقليل خطر تلف بعض الدوائر عند توصيل مصدر التغذية بقطبية معكوسة، مع مراعاة هبوط الجهد والخسائر.
- تثبيت الجهد: استخدام دايود زينر في دوائر تنظيم الجهد البسيطة.
- إضاءة المؤشرات: استخدام دايودات LED لإصدار الضوء عند توصيلها بصورة صحيحة.
- حماية الأحمال الحثية: استخدام دايود مناسب للحد من ارتفاع الجهد الناتج عن فصل التيار عن ملفات المرحلات والمحركات في بعض الدوائر.
الخلاصة
تتمثل الوظيفة الأساسية للدايود في التحكم باتجاه مرور التيار الكهربائي. فهو يسمح بمرور التيار عند الانحياز الأمامي، ويحد منه بشدة عند الانحياز العكسي، إلى أن يصل إلى منطقة الانهيار.
تعتمد هذه الخاصية على تركيب وصلة PN وسلوك منطقة الاستنزاف داخل شبه الموصل. ولهذا السبب، يُستخدم الدايود في تقويم التيار وحماية الدوائر وتنظيم الجهد وتطبيقات إلكترونية كثيرة.
سؤال للتفاعل: ماذا يحدث للدايود إذا عكست قطبية مصدر الجهد؟ هل يسمح بمرور التيار أم يمنعه؟ شارك إجابتك في التعليقات.
