يعد جهاز VFD للتحكم في سرعة المحركات الكهربائية من أهم الأجهزة المستخدمة في أنظمة التحكم الصناعي؛ إذ يسمح بتغيير سرعة المحرك وفقاً لمتطلبات التشغيل، بدلاً من تشغيله بسرعة ثابتة. ويساعد هذا الجهاز على تحسين كفاءة الطاقة، والتحكم الدقيق في العمليات، وتقليل الإجهاد الميكانيكي عند بدء التشغيل والتوقف.
يُعرف VFD باسم Variable Frequency Drive، ويُسمى أيضاً مغير التردد أو مغير السرعة، ويستخدم غالباً للتحكم في سرعة وعزم المحركات الكهربائية التي تعمل بالتيار المتردد (AC)، وخاصة المحركات الحثية. ويُركّب بين مصدر التغذية الكهربائية والمحرك لتغيير تردد الجهد الخارج وقيمته بما يتناسب مع ظروف التشغيل.

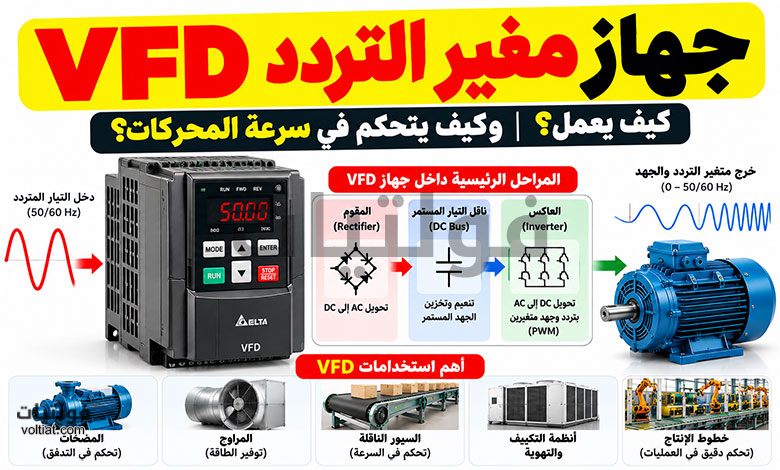

ما هو جهاز VFD؟
جهاز VFD هو محول إلكتروني للطاقة يتحكم في سرعة المحرك الكهربائي عن طريق تغيير تردد الجهد الكهربائي المغذي له، مع ضبط الجهد وفقاً لطريقة التحكم المستخدمة.
تعمل الشبكة الكهربائية عادةً بتردد ثابت، مثل 50 هرتز في كثير من الدول، بينما يحتاج بعض التطبيقات الصناعية إلى تشغيل المحرك بسرعات مختلفة. وهنا يأتي دور جهاز VFD، الذي يتيح تغيير السرعة تدريجياً حسب الحاجة.
وعلى عكس الكونتاكتور، الذي يستخدم لتوصيل المحرك وفصله، أو بادئ التشغيل الناعم (Soft Starter)، الذي يركز أساساً على تقليل تيار وإجهاد بدء التشغيل، يستطيع جهاز VFD التحكم المستمر في سرعة المحرك أثناء التشغيل.
ومن أبرز استخداماته:
- التحكم في سرعة المضخات والمراوح.
- ضبط سرعة السيور الناقلة وخطوط الإنتاج.
- التحكم في المحركات داخل أنظمة التكييف والتهوية.
- تحسين عمليات التشغيل التي تتطلب سرعات متغيرة.
- تقليل استهلاك الطاقة في التطبيقات المناسبة.
كيف يتحكم جهاز VFD في سرعة المحرك؟
يعتمد مبدأ عمل VFD على العلاقة بين تردد التغذية والسرعة التزامنية للمحرك. فعندما يتغير التردد، تتغير السرعة التزامنية للمجال المغناطيسي الدوار داخل المحرك، وبالتالي تتغير سرعة دوران العضو الدوار.
يمكن حساب السرعة التزامنية باستخدام المعادلة التالية:
Ns = (120 × f) / P
حيث:
- Ns: السرعة التزامنية بوحدة دورة في الدقيقة (RPM).
- f: تردد التغذية الكهربائية بالهرتز (Hz).
- P: عدد أقطاب المحرك.
مثال عملي على تغيير سرعة المحرك
لنفترض أن لدينا محركاً كهربائياً بأربعة أقطاب، ويعمل بتردد 50 هرتز. تكون سرعته التزامنية:
Ns = (120 × 50) / 4 = 1500 RPM
إذا خفّضنا التردد إلى 25 هرتز، تصبح السرعة التزامنية:
Ns = (120 × 25) / 4 = 750 RPM
يوضح المثال أن خفض التردد إلى النصف يخفض السرعة التزامنية إلى النصف أيضاً. لكن السرعة الفعلية للمحرك الحثي تكون أقل قليلاً من السرعة التزامنية بسبب ظاهرة الانزلاق (Slip).
لماذا يغير VFD الجهد مع التردد؟
لا يكفي تغيير التردد وحده في كثير من تطبيقات المحركات؛ لأن الجهد يؤثر في شدة المجال المغناطيسي داخل المحرك. لذلك، يستخدم جهاز VFD في التحكم القياسي نسبة جهد إلى تردد شبه ثابتة للحفاظ على المغناطيسي ضمن الحدود المناسبة.
تعرف هذه الطريقة باسم التحكم بنسبة الجهد إلى التردد (V/f).
V / f ≈ ثابت
على سبيل المثال، إذا كان المحرك مصمماً للعمل عند 400 فولت و50 هرتز، فإن نسبة الجهد إلى التردد تساوي:
400 / 50 = 8 V/Hz
وعند التشغيل بتردد 25 هرتز، يمكن أن يكون الجهد التقريبي 200 فولت، وعند 10 هرتز يمكن أن يكون نحو 80 فولت، وفقاً لطريقة التحكم وإعدادات الجهاز.
يساعد هذا الضبط على المحافظة على الفيض المغناطيسي والعزم المتاح ضمن نطاق التشغيل الأساسي. أما عند تجاوز التردد الأساسي، فعادةً لا يستطيع الجهاز زيادة الجهد فوق الحد المقنن؛ لذلك يدخل المحرك في منطقة إضعاف المجال، وينخفض العزم المتاح مع زيادة السرعة.

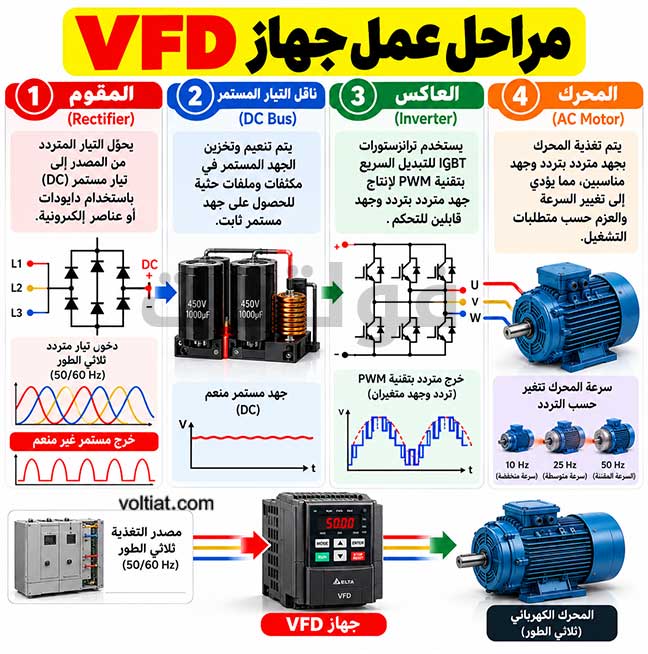

ما مراحل عمل جهاز VFD من الداخل؟
تتكون معظم أجهزة VFD الحديثة ذات ناقل التيار المستمر من ثلاث مراحل رئيسية: المقوم، وناقل التيار المستمر، والعاكس. وتعمل هذه المراحل معاً لتحويل التغذية الكهربائية الثابتة إلى خرج يمكن التحكم في تردده وجهده.
فيما يلي شرح مفصل عن كل جزء داخل الجهاز:
1. المقوم (Rectifier)
يستقبل المقوم التيار المتردد من الشبكة الكهربائية، ثم يحوله إلى تيار مستمر باستخدام عناصر إلكترونية مثل الدايودات. وتستخدم بعض التصميمات عناصر تحكم إلكترونية بدلاً من المقوم التقليدي، وفقاً لمتطلبات الجهاز.
2. ناقل التيار المستمر (DC Bus)
ينتقل التيار المستمر إلى ناقل التيار المستمر، حيث تعمل المكثفات، وأحياناً الملفات الحثية، على تقليل التموجات وتخزين الطاقة الكهربائية مؤقتاً. وتوفر هذه المرحلة جهداً مستمراً مناسباً للمرحلة التالية.
3. العاكس (Inverter)
يستخدم العاكس مفاتيح إلكترونية سريعة، مثل ترانزستورات IGBT في كثير من التصميمات، لإنتاج خرج متردد بتردد وجهد قابلين للتحكم.
ويعتمد العاكس عادةً على تقنية تعديل عرض النبضة (PWM) لتشكيل نمط التبديل الكهربائي. وينتج عن ذلك تيار مناسب لتشغيل المحرك عند السرعة المطلوبة.
بالإضافة إلى ذلك، يتولى نظام التحكم الإلكتروني معالجة أوامر السرعة ومراقبة متغيرات التشغيل، مثل التيار والجهد ودرجة الحرارة. كما يضبط زمن التسارع والتباطؤ، ويطبق حدود الحماية التي يدعمها الجهاز.
ما طرق التحكم في جهاز VFD؟
تختلف طريقة التحكم باختلاف دقة السرعة والعزم المطلوبة وطبيعة الحمل. ومن أشهر الطرق المستخدمة ما يلي:
1. التحكم بنسبة الجهد إلى التردد (V/f)
تُعد هذه الطريقة بسيطة وشائعة في التطبيقات التي لا تتطلب تحكماً عالي الدقة. وتحافظ على نسبة مناسبة بين الجهد والتردد ضمن نطاق التشغيل الأساسي.
تُستخدم غالباً في:
- المراوح.
- المضخات.
- السيور الناقلة.
- التطبيقات الصناعية ذات متطلبات السرعة المعتدلة.
2. التحكم المتجهي (Vector Control)
تتيح هذه الطريقة تحكماً أدق في الفيض المغناطيسي والعزم، ولذلك تناسب التطبيقات التي تتطلب استجابة أفضل للأحمال وتغيرات السرعة.
وقد تستخدم بعض الأنظمة تغذية راجعة من مشفر السرعة (Encoder)، بينما تستطيع أنظمة أخرى العمل دون مشفر، حسب تصميم الجهاز وطريقة التحكم.
3. التحكم المباشر في العزم (DTC)
تعتمد تقنية التحكم المباشر في العزم (Direct Torque Control) على التحكم السريع في العزم والفيض المغناطيسي. وتستخدم في تطبيقات تتطلب استجابة ديناميكية عالية، عندما يدعم جهاز VFD هذه التقنية.
ما فوائد استخدام جهاز VFD؟
يوفر جهاز VFD مجموعة من المزايا التشغيلية، لكن مقدار الاستفادة يعتمد على نوع المحرك والحمل وطريقة التحكم وإعدادات النظام.
أهم الفوائد:
- توفير الطاقة: يساعد على خفض استهلاك الطاقة عند تقليل سرعة المضخات والمراوح ذات الأحمال الطاردة المركزية، لأن القدرة المطلوبة تتغير تقريباً مع مكعب السرعة في ظروف التشغيل المناسبة.
- بدء التشغيل التدريجي: يسمح بزيادة التردد والجهد تدريجياً، مما يقلل تيار البدء والإجهاد الميكانيكي مقارنةً بالتشغيل المباشر في كثير من الحالات.
- التحكم في السرعة: يتيح ضبط سرعة المحرك بما يتناسب مع متطلبات العملية.
- تقليل الإجهاد الميكانيكي: يساعد على تقليل الصدمات الناتجة عن التسارع والتوقف المفاجئين.
- تحسين التحكم في العملية: يمكن ضبط تدفق المضخات وسرعة المراوح والسيور وفقاً لمتطلبات النظام.
- تغيير اتجاه الدوران: تستطيع كثير من أجهزة VFD عكس اتجاه دوران المحرك من خلال إعدادات التحكم، إذا كان المحرك والتطبيق يسمحان بذلك.
ومن المهم الانتباه إلى أن توفير الطاقة ليس مضموناً في جميع التطبيقات؛ إذ يعتمد على طبيعة الحمل ونقطة التشغيل وكفاءة المحرك والجهاز.
ما الفرق بين VFD والكونتاكتور وSoft Starter؟
تتشابه هذه الأجهزة في أنها تُستخدم ضمن أنظمة تشغيل المحركات، لكنها تؤدي وظائف مختلفة.
| وجه المقارنة | VFD | الكونتاكتور | Soft Starter |
|---|---|---|---|
| الوظيفة الأساسية | التحكم في السرعة والتردد | توصيل المحرك وفصله | تقليل إجهاد بدء التشغيل والتوقف |
| التحكم المستمر في السرعة | نعم | لا | لا، في الاستخدام المعتاد |
| تغيير التردد | نعم | لا | لا |
| بدء التشغيل التدريجي | نعم | لا بمفرده | نعم |
| الاستخدام الشائع | المضخات والمراوح وخطوط الإنتاج | تشغيل وفصل الدوائر والمحركات | المحركات التي تحتاج إلى بدء تشغيل تدريجي دون تحكم مستمر في السرعة |
لا يغني أي من هذه الأجهزة تلقائياً عن وسائل حماية المحرك المناسبة؛ لذلك يجب اختيار القواطع والحماية من زيادة الحمل والقصر وفقاً للتصميم ومتطلبات الشركة المصنعة.
كيف تختار جهاز VFD المناسب للمحرك؟
يتطلب اختيار جهاز VFD مراجعة بيانات المحرك وطبيعة الحمل وظروف التشغيل، بدلاً من الاعتماد على القدرة بالحصان أو الكيلوواط وحدها.
انتبه إلى النقاط التالية:
- قدرة المحرك: اختر جهازاً يتوافق مع قدرة المحرك المقننة ومتطلبات الحمل.
- جهد التغذية: تحقق من توافق جهد الشبكة وجهد خرج الجهاز مع بيانات المحرك.
- التيار المقنن: قارن التيار المقنن للمحرك بتيار الخرج المستمر المسموح به للجهاز.
- نوع الحمل: قد تحتاج المضخات والمراوح إلى مواصفات مختلفة عن الرافعات والسيور ذات عزم البدء المرتفع.
- طريقة التحكم: حدد ما إذا كان التحكم V/f كافياً أم أن التطبيق يتطلب تحكماً متجهياً أو استجابة أعلى.
- ظروف البيئة: راجع درجة الحرارة والرطوبة والغبار وطريقة التهوية ودرجة الحماية المناسبة.
- خصائص التشغيل: تحقق من زمن التسارع والتباطؤ، ونطاق السرعة، ووسائل التحكم والحماية المتاحة.
كذلك، يجب مراعاة طول كابل المحرك، والتوافق الكهرومغناطيسي، ومتطلبات التأريض، وأي مرشح إضافي توصي به الشركة المصنعة.
الخلاصة
يعمل جهاز VFD على التحكم في سرعة المحرك الكهربائي من خلال تحويل التيار المتردد إلى تيار مستمر، ثم إعادة تكوينه على هيئة تيار متردد بتردد وجهد مناسبين. ويساعد ذلك على ضبط السرعة والعزم وتحسين التحكم في العمليات، وقد يحقق توفيراً مهماً للطاقة في تطبيقات مثل المضخات والمراوح.
قبل اختيار الجهاز، تحقق من قدرة المحرك وتياره وجهده ونوع الحمل وطريقة التحكم المطلوبة. هل تستخدم جهاز VFD في المضخات أم المراوح أم التحكم في المحركات الصناعية؟ شاركنا تجربتك في التعليقات.
