تستخدم بعض أجهزة مكيف الشباك نظام التدفئة بواسطة البلف العاكس (Reversing Valve)، الذي يغيّر اتجاه سريان وسيط التبريد داخل دائرة التبريد. ويؤدي ذلك إلى تحويل الجهاز من وضع التبريد إلى وضع التدفئة دون الحاجة إلى سخان كهربائي.
في هذا المقال، سنتعرف على فكرة عمل البلف العاكس، وآلية عمل دائرة التبريد في وضعي التبريد والتدفئة، مع توضيح مسار وسيط التبريد في كل حالة.
ما هو البلف العاكس في مكيف الشباك؟
يوجد نظامان للتدفئة في أجهزة مكيف الشباك، وهما:
- التدفئة باستخدام السخان الكهربائي.
- التدفئة عن طريق عكس دائرة التبريد باستخدام البلف العاكس.
يعتمد النظام الثاني على تبديل وظيفة كل من المبخر والمكثف. فعند عكس دائرة التبريد يصبح المكثف داخل المكان المكيف، بينما ينتقل المبخر إلى خارج المكان. ونتيجة لذلك، يخرج الهواء الساخن من الملف الداخلي بدلاً من الهواء البارد، مما يوفر التدفئة المطلوبة.
ويتم تنفيذ عملية عكس الدورة بواسطة البلف العاكس (Reversing Valve).

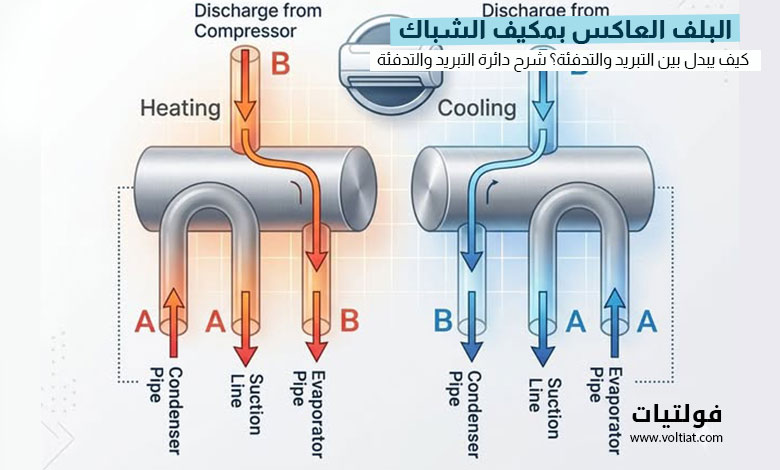

فكرة عمل البلف العاكس
يوصل كل من خطي الطرد والسحب الخاصين بالضاغط بالبلف العاكس، والذي يُصنع عادةً من النحاس.
ويحتوي البلف العاكس على أربع مواسير، وهي:
- ماسورة متصلة بطرد الضاغط.
- ماسورة متصلة بسحب الضاغط.
- ماسورة متصلة بالمكثف.
- ماسورة متصلة بالمبخر، ويوجد بينه وبين المكثف الأنبوب الشعري (الكابلاري).
ويحتوي البلف العاكس من الداخل على غطاء يتحكم في توصيل خط السحب بإحدى الماسورتين، وذلك حسب وضع التشغيل المختار، سواء كان تبريداً أو تدفئة.
دائرة التبريد في وضع التبريد
عند تشغيل المكيف على وضع التبريد، يكون الهدف هو جعل المبخر داخل المكان المكيف، بينما يكون المكثف خارج المكان.
وتسير دورة وسيط التبريد كما يلي:
- يخرج الغاز من طرد الضاغط.
- يدخل الغاز إلى البلف العاكس.
- يمر إلى الملف الموجود خارج المكان، والذي يعمل في هذه الحالة كمكثف.
- ينتقل وسيط التبريد بعد ذلك إلى الأنبوب الشعري (الكابلاري).
- يخرج من الكابلاري متجهاً إلى الملف الموجود داخل المكان، والذي يعمل كمبخر.
- يعود وسيط التبريد إلى البلف العاكس.
- يخرج من خط السحب في منتصف البلف العاكس متجهاً إلى سحب الضاغط.
وبما أن الملف الموجود داخل المكان يعمل كمبخر، فإن الهواء الخارج منه يكون بارداً، وبالتالي يعمل المكيف في وضع التبريد.

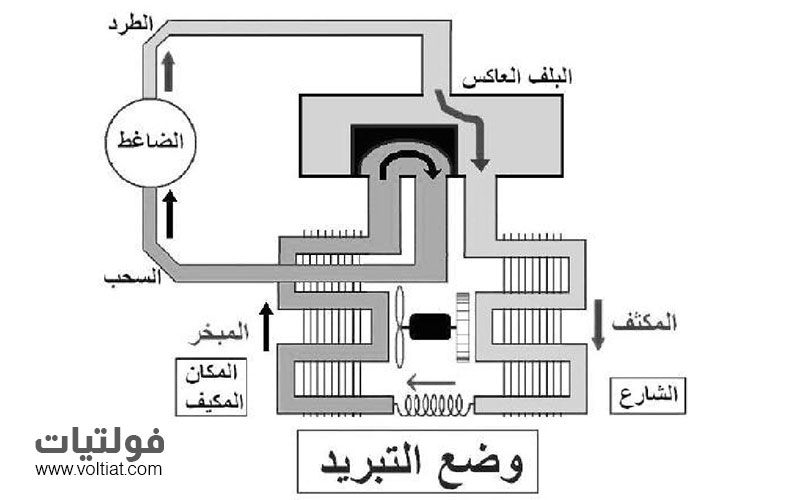

بيانات المخطط (وضع التبريد)
تتضمن عناصر المخطط ما يلي:
- البلف العاكس.
- الطرد.
- الضاغط.
- السحب.
- المكثف.
- المبخر.
- المكان المكيف.
دائرة التبريد في وضع التدفئة
عند تشغيل المكيف على وضع التدفئة، يتحرك الغطاء الموجود داخل البلف العاكس إلى الجهة الأخرى، مما يؤدي إلى تغيير اتجاه سريان وسيط التبريد داخل الدائرة.
وتسير دورة وسيط التبريد كما يلي:
- يخرج الغاز من طرد الضاغط.
- يدخل إلى البلف العاكس.
- ينتقل إلى الملف الموجود داخل المكان، والذي يعمل في هذه الحالة كمكثف.
- يمر بعد ذلك عبر الأنبوب الشعري (الكابلاري).
- يصل إلى الملف الموجود خارج المكان، والذي يعمل كمبخر.
- يعود وسيط التبريد إلى البلف العاكس.
- ينتقل من البلف العاكس إلى سحب الضاغط لإكمال الدورة.
وبذلك يتحول الملف الداخلي من مبخر إلى مكثف، ولذلك يخرج الهواء من الجهاز دافئاً، ويعمل المكيف في وضع التدفئة.
وسيتم لاحقاً شرح كيفية حركة الغطاء داخل البلف العاكس. ويتميز هذا النظام بعدد من المميزات والعيوب مقارنةً بنظام التدفئة باستخدام السخان الكهربائي.

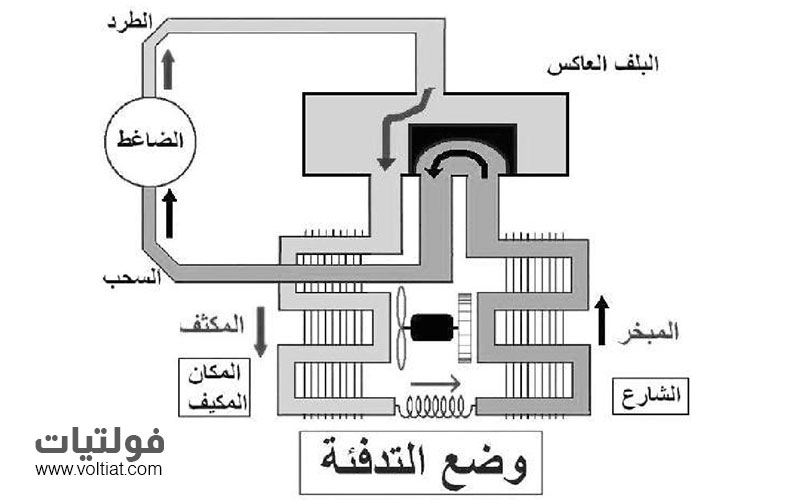

بيانات المخطط (وضع التدفئة)
يتضمن المخطط العناصر التالية:
- البلف العاكس.
- الطرد.
- الضاغط.
- السحب.
- المكثف.
- المكان المكيف.
- المبخر.
خلاصة
يعتمد البلف العاكس في مكيف الشباك على تغيير اتجاه سريان وسيط التبريد داخل دائرة التبريد، مما يؤدي إلى تبديل وظيفة كل من المبخر والمكثف. ففي وضع التبريد يعمل الملف الداخلي كمبخر لإنتاج الهواء البارد، بينما يتحول في وضع التدفئة إلى مكثف لإنتاج الهواء الدافئ. ولهذا يُعد البلف العاكس أحد المكونات الأساسية في أجهزة مكيف الشباك التي تدعم التبريد والتدفئة معاً.
مقال ذو صلة: ما وظيفة المكثف في دائرة التبريد؟
الأسئلة الشائعة
تتمثل وظيفته في عكس اتجاه سريان وسيط التبريد داخل دائرة التبريد، مما يسمح بالانتقال بين وضعي التبريد والتدفئة.
يقوم بتحويل مسار وسيط التبريد، فتتبدل وظيفة المبخر والمكثف، ويصبح الملف الداخلي مسؤولاً عن إنتاج الهواء الدافئ بدلاً من الهواء البارد.
لا، إذ يعتمد ذلك على نوع نظام التدفئة المستخدم في الجهاز، فقد تعمل بعض المكيفات بسخان كهربائي بدلاً من البلف العاكس.
في وضع التبريد يعمل الملف الداخلي كمبخر لإنتاج الهواء البارد، بينما يعمل في وضع التدفئة كمكثف لإنتاج الهواء الدافئ.
