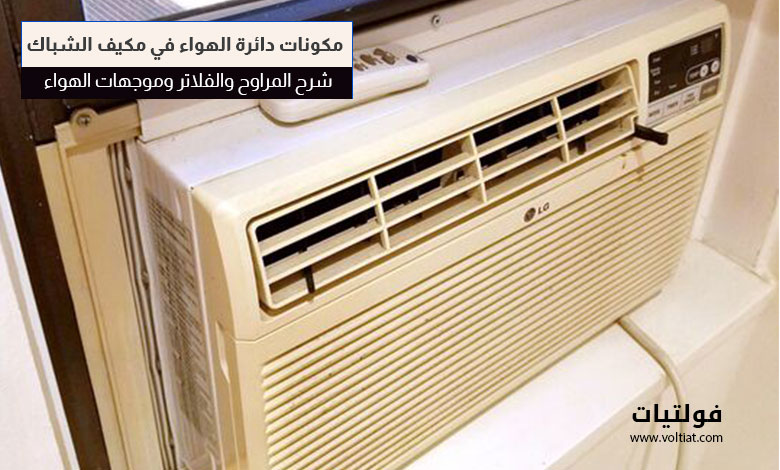

تعد دائرة الهواء في تكييف الشباك من أهم الأنظمة التي تحدد كفاءة الجهاز، فهي المسؤولة عن حركة الهواء داخل المكيف وخارجه، بداية من سحب هواء الغرفة، مروراً بتبريده أو تسخينه، ثم إعادته مرة أخرى إلى المكان، بالإضافة إلى طرد الحرارة الناتجة عن المكثف إلى الخارج.
وتتكون مكونات دائرة الهواء في تكييف الشباك من عدة أجزاء تعمل معاً لتحقيق أفضل تدفق للهواء، مثل المراوح، وموجهات الهواء، وفلتر التنقية، والفلاتر الإضافية. ويختلف تصميم دائرة الهواء من جهاز إلى آخر حسب الشركة المصنعة وطريقة توزيع الأجزاء الداخلية.
النظام الثاني لدائرة الهواء في تكييف الشباك
في بعض أجهزة تكييف الشباك يختلف ترتيب المروحة عن التصميم التقليدي، حيث لا تقع المروحة بين المبخر والمكثف، بل يقسم الجهاز إلى جزأين منفصلين، بحيث توجد مروحة خاصة بجانب كل من المبخر والمكثف.
طريقة حركة الهواء في هذا النظام
تعمل مروحة المكثف على سحب الهواء الخارجي من الجزء الخلفي للجهاز، ثم تمريره عبر ملف المكثف لطرد الحرارة الناتجة عن عملية التكثيف، وبعد ذلك تدفع الهواء الساخن إلى خارج الجهاز.
أما مروحة المبخر فتقوم بسحب الهواء من داخل الغرفة، ثم تمريره عبر المبخر لتبريده، وبعد ذلك تعيد دفع الهواء البارد مرة أخرى إلى الغرفة.
وبذلك تعمل كل مروحة داخل دائرة مستقلة:
- دائرة هواء المكثف: تسحب الهواء الخارجي وتطرد الهواء الساخن.
- دائرة هواء المبخر: تسحب هواء الغرفة وتعيد الهواء المبرد إليها.
فتحات السحب والطرد في تكييف الشباك
في هذا النوع من التصميم تكون واجهة المكثف مقسمة إلى جزأين:
- جزء مخصص لسحب الهواء الخارجي.
- جزء مخصص لطرد الهواء بعد مروره على المكثف.
كما يلاحظ في بعض أجهزة التكييف عدم وجود فتحات جانبية، لأن عملية سحب وطرد الهواء تتم من خلال الجزء الخلفي والأمامي للجهاز حسب تصميم الشركة المصنعة.
موجهات الهواء في تكييف الشباك
من الوظائف الأساسية في تكييف الشباك التحكم في اتجاه الهواء الخارج إلى الغرفة، ويتم ذلك بواسطة موجهات الهواء التي تسمى أيضاً موزعات الهواء أو شبكات التوجيه (Grilles).
تثبت هذه الموجهات على فتحة خروج الهواء في واجهة المكيف، وتساعد المستخدم على التحكم في اتجاه تدفق الهواء للحصول على توزيع أفضل للتبريد داخل المكان.
وتنقسم موجهات الهواء إلى نوعين رئيسيين:
- موجهات هواء يدوية.
- موجهات هواء أوتوماتيكية.
موجهات الهواء اليدوية Manual
الموجهات اليدوية هي النوع التقليدي المستخدم في كثير من أجهزة تكييف الشباك، حيث يقوم المستخدم بتحريكها يدوياً لتغيير اتجاه الهواء.
وتتوفر بأشكال متعددة، ويمكن من خلالها التحكم في:
- اتجاه الهواء إلى الأعلى أو الأسفل.
- توزيع الهواء يميناً أو يساراً.
- تحسين انتشار الهواء داخل الغرفة.
وتتميز هذه الموجهات ببساطة التصميم وسهولة الصيانة، لأنها لا تحتوي على أجزاء كهربائية متحركة.
موجهات الهواء الأوتوماتيكية Air Swing
تعتمد موجهات الهواء الأوتوماتيكية على وجود محرك كهربائي صغير يثبت بجانب فتحة خروج الهواء داخل المكيف.
ويرتبط هذا المحرك بمفتاح تحكم موجود في واجهة الجهاز، بحيث يستطيع المستخدم تشغيل أو إيقاف حركة الموجهات حسب الحاجة.
ويتصل المحرك بذراع بلاستيكي يعمل على تحريك الموجهات بشكل مستمر، مما يساعد على توزيع الهواء داخل الغرفة بشكل أفضل.
مكونات نظام Air Swing:
- موتور الموجهات.
- ذراع الحركة البلاستيكي.
- موجهات الهواء الرأسية أو الأفقية.
- مفتاح التحكم.
ويستخدم هذا النظام في العديد من أجهزة التكييف الحديثة لأنه يوفر توزيعاً أكثر راحة للهواء مقارنة بالموجهات اليدوية.
فلتر الهواء في تكييف الشباك
يعد فلتر الهواء في تكييف الشباك أحد أهم أجزاء دائرة الهواء، حيث يقوم بتنقية الهواء قبل دخوله إلى الجهاز، مما يساعد على تحسين جودة الهواء داخل الغرفة، ويحافظ في الوقت نفسه على نظافة مكونات التكييف الداخلية.
ويثبت الفلتر عادةً عند فتحة سحب الهواء قبل وصوله إلى المبخر، بحيث يحتجز الأتربة والغبار والشوائب العالقة في الهواء، بينما يسمح بمرور كمية الهواء المطلوبة لتشغيل المكيف بكفاءة.
أهمية فلتر الهواء في تكييف الشباك
لا تقتصر وظيفة الفلتر على تنقية الهواء فقط، بل يؤدي دوراً مهماً في حماية أجزاء التكييف والمحافظة على كفاءة التشغيل، وذلك للأسباب التالية:
1- تحسين جودة الهواء داخل المكان
يساعد فلتر الهواء على تقليل كمية الغبار والأتربة التي تدخل إلى الغرفة، وهذا الأمر مهم بشكل خاص في:
- الأماكن التي تحتوي على نسبة عالية من الأتربة والغبار.
- المناطق الصحراوية التي تتعرض لرياح محملة بالأتربة.
- الأماكن التي تحتوي على مصادر للغبار أثناء العمل.
- الأماكن التي يوجد بها أشخاص يعانون من حساسية تجاه الأتربة.
لذلك فإن تنظيف الفلتر بشكل دوري يساعد على المحافظة على هواء أنظف داخل المكان.
2- حماية المبخر وتحسين كفاءة التبريد
يساعد الفلتر على منع تراكم الأتربة على زعانف المبخر، لأن تراكم الغبار يؤدي إلى:
- تقليل مرور الهواء عبر المبخر.
- انخفاض كفاءة التبادل الحراري.
- ضعف قدرة التكييف على التبريد.
- زيادة استهلاك الطاقة.
وفي حالة تراكم الأوساخ لفترة طويلة قد تتكون طبقة من الرواسب على سطح المبخر، مما يسبب انخفاضاً في تدفق الهواء داخل دائرة التكييف.
3- حماية مروحة المبخر
عند دخول كميات كبيرة من الأتربة إلى الجهاز، قد تتراكم هذه الأتربة على ريشة مروحة المبخر، مما يؤدي إلى:
- زيادة وزن الريشة.
- حدوث عدم اتزان أثناء دوران المروحة.
- زيادة الحمل على موتور المروحة.
- احتمالية تلف جلب أو محامل الموتور مع مرور الوقت.
لذلك يعتبر تنظيف الفلتر خطوة أساسية ضمن أعمال صيانة تكييف الشباك.
أنواع فلاتر الهواء في تكييف الشباك
توجد عدة أنواع من الفلاتر المستخدمة في أجهزة تكييف الشباك، وتختلف حسب تصميم الجهاز والغرض من استخدامها، ومن أشهرها:
1- الفلتر الألومنيوم
يعتبر من أكثر الأنواع استخداماً في أجهزة التكييف، حيث يتكون من شبكة معدنية دقيقة تسمح بمرور الهواء وتحتجز الأتربة.
ومن أهم مميزاته:
- سهولة التنظيف.
- إمكانية استخدامه لفترات طويلة.
- مقاومته للرطوبة.
2- الفلتر الإسفنجي
يصنع من مادة إسفنجية ذات مسامات دقيقة تساعد على احتجاز الغبار والشوائب.
ومن مميزاته:
- سهولة الفك والتنظيف.
- قدرته على احتجاز كمية جيدة من الأتربة.
لكن يجب استخدام إسفنج مخصص لفلاتر التكييف، لأن استخدام مواد غير مناسبة قد يقلل من تدفق الهواء.
3- الفلتر البلاستيك
يستخدم في بعض تصميمات أجهزة التكييف، ويعتمد في عمله على وجود فتحات دقيقة تسمح بمرور الهواء وتمنع مرور الأتربة.
ملاحظات مهمة عند استخدام فلاتر تكييف الشباك
يتم تصميم مسامات الفلتر بحيث تحقق توازناً بين أمرين:
- السماح بمرور كمية الهواء المطلوبة.
- احتجاز أكبر قدر ممكن من الأتربة.
لذلك لا ينصح بالقيام بالأمور التالية:
- تركيب فلترين خلف بعضهما البعض، لأن ذلك يقلل كمية الهواء الداخلة إلى الجهاز.
- استخدام أي مادة إسفنجية غير مخصصة كفلتر تكييف.
- استخدام فلتر ذو مسامات ضيقة جداً تعيق تدفق الهواء.
لذلك يجب اختيار الفلتر المناسب حسب تصميم الجهاز وتعليمات الشركة المصنعة.
تنظيف فلتر تكييف الشباك
يجب تنظيف الفلتر بشكل دوري حسب كمية الأتربة الموجودة في المكان.
وتزداد الحاجة إلى تنظيفه في المناطق التي تحتوي على:
- غبار مرتفع.
- أعمال إنشائية.
- رمال وأتربة موسمية.
أما في الأماكن الأقل تعرضاً للغبار، فقد تكون فترة التنظيف أطول.
وتساعد المحافظة على نظافة الفلتر في:
- تحسين تدفق الهواء.
- رفع كفاءة التبريد.
- تقليل استهلاك الكهرباء.
- إطالة عمر مكونات التكييف.
طريقة تركيب فلتر الهواء في تكييف الشباك
تختلف طريقة تثبيت الفلتر حسب تصميم الجهاز، حيث توجد طريقتان شائعتان:
الأجهزة القديمة

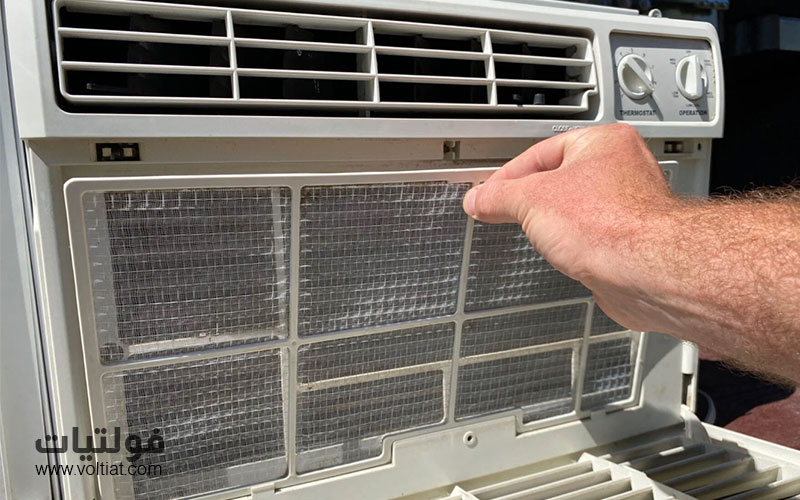

في بعض أجهزة تكييف الشباك القديمة يتم تركيب الفلتر خلف الواجهة الأمامية للجهاز عند فتحة سحب الهواء.
وللوصول إلى الفلتر وتنظيفه يجب:
- فك واجهة التكييف.
- إخراج الفلتر.
- تنظيفه ثم إعادة تركيبه.
الأجهزة الحديثة
في الأجهزة الحديثة يتم تصميم مكان خاص للفلتر، حيث يوجد إطار أو مجرى يسمح بسحب الفلتر وإعادته بسهولة دون الحاجة إلى فك واجهة الجهاز.

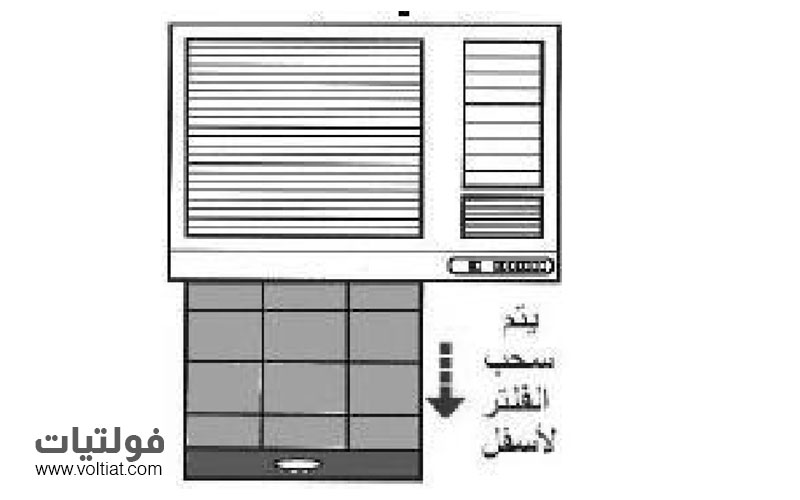

ملاحظة بجانب الرسم التوضيحي:
يتم سحب الفلتر إلى الأسفل لإخراجه من مكانه.

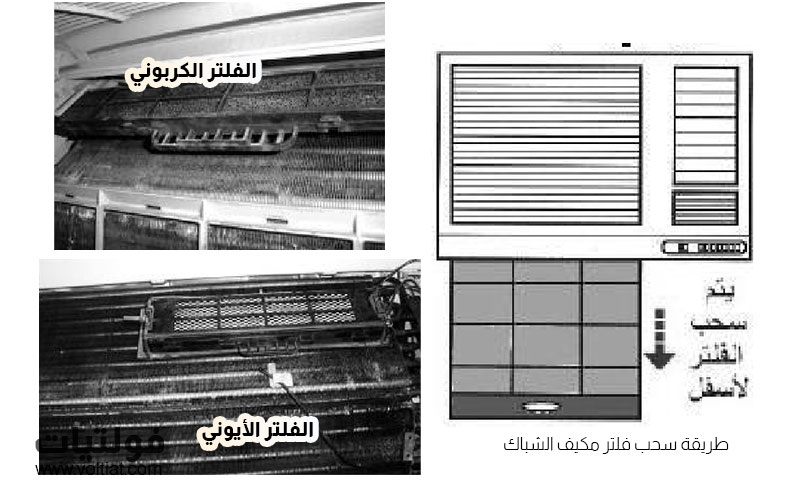

الفلاتر الإضافية في تكييف الشباك
بالإضافة إلى فلتر الأتربة الأساسي، تحتوي بعض أجهزة تكييف الشباك على فلاتر إضافية لتحسين جودة الهواء، ومن أشهرها:
- الفلتر الكربوني.
- الفلتر الأيوني.
الفلتر الكربوني في تكييف الشباك
يتكون الفلتر الكربوني من مادة الكربون أو الفحم النشط، وهي مواد تتميز بقدرتها على امتصاص بعض الروائح والأبخرة الموجودة في الهواء.
ويستخدم للمساعدة في تقليل:
- روائح الغرفة.
- الدخان.
- بعض المركبات ذات الروائح غير المرغوبة.
طريقة العناية بالفلتر الكربوني
يمكن إعادة تنشيط بعض أنواع الفلاتر الكربونية من خلال تعريضها لأشعة الشمس لفترة مناسبة حسب تعليمات الشركة المصنعة.
ويفضل عدم غسل هذا النوع بالماء إلا إذا سمحت الشركة المصنعة بذلك، لأن ذلك قد يؤثر على خصائص امتصاص الكربون.
الفلتر الأيوني في تكييف الشباك
يعتمد الفلتر الأيوني على إنتاج أيونات تساعد على جذب بعض الجسيمات الدقيقة العالقة في الهواء.
ويتكون عادةً من وحدة كهربائية تعمل بجهد مرتفع مع استهلاك منخفض للتيار، حيث تمر جزيئات الهواء بالقرب من المجال الكهربائي الناتج، مما يساعد على تقليل بعض الشوائب الدقيقة.
ومن فوائد الفلتر الأيوني:
- المساعدة في تقليل الجسيمات العالقة.
- تحسين جودة الهواء داخل الغرفة.
- دعم عملية تنقية الهواء مع الفلتر الأساسي.
كيف تعمل دائرة الهواء في تكييف الشباك؟
تعتمد دائرة الهواء في تكييف الشباك على حركة مستمرة للهواء بين داخل الغرفة وخارج الجهاز، حيث تعمل المراوح على سحب الهواء وتمريره عبر الأجزاء المسؤولة عن التبريد أو طرد الحرارة.
وتنقسم دائرة الهواء في تكييف الشباك إلى مسارين رئيسيين:
أولاً: دائرة هواء المبخر (الجانب الداخلي)
تعمل دائرة هواء المبخر على تبريد هواء الغرفة، وتتم العملية بالخطوات التالية:
- تسحب مروحة المبخر الهواء الدافئ من الغرفة عبر فتحة السحب.
- يمر الهواء أولاً عبر فلتر الهواء لإزالة الغبار والشوائب.
- ينتقل الهواء إلى ملف المبخر البارد.
- تنتقل حرارة الهواء إلى وسيط التبريد داخل المبخر.
- يخرج الهواء بعد تبريده من خلال فتحة الطرد الأمامية.
- تعمل موجهات الهواء على توزيع الهواء البارد داخل الغرفة.
وبذلك تستمر دورة الهواء حتى تصل درجة حرارة الغرفة إلى القيمة المطلوبة.
ثانياً: دائرة هواء المكثف (الجانب الخارجي)
تعمل دائرة هواء المكثف على التخلص من الحرارة التي امتصها وسيط التبريد من داخل الغرفة.
وتتم العملية كما يلي:
- تسحب مروحة المكثف الهواء الخارجي من خلال فتحات السحب.
- يمر الهواء عبر زعانف المكثف.
- يمتص الهواء الحرارة الناتجة عن تكثيف وسيط التبريد.
- يخرج الهواء الساخن إلى خارج الجهاز.
لذلك فإن أي مشكلة في تدفق الهواء حول المكثف تؤثر بشكل مباشر على قدرة التكييف على التبريد.
الفرق بين دائرة هواء المبخر ودائرة هواء المكثف في تكييف الشباك
رغم أن الدائرتين تعملان داخل جهاز واحد، إلا أن لكل منهما وظيفة مختلفة:
| العنصر | دائرة هواء المبخر | دائرة هواء المكثف |
|---|---|---|
| الموقع | جهة الغرفة | جهة الخارج |
| الوظيفة | تبريد الهواء | التخلص من الحرارة |
| مصدر الهواء | هواء الغرفة | الهواء الخارجي |
| المكونات الرئيسية | الفلتر، المبخر، مروحة المبخر، موجهات الهواء | المكثف، مروحة المكثف |
| طبيعة الهواء الخارج | هواء بارد | هواء ساخن |
ويعد الفصل بين الدائرتين ضرورياً لمنع اختلاط الهواء البارد بالهواء الساخن، مما يحافظ على كفاءة الجهاز.
أهمية الجدار الفاصل في دائرة الهواء في تكييف الشباك
يحتوي تكييف الشباك على جدار فاصل بين منطقة المبخر ومنطقة المكثف، وذلك لمنع اختلاط تيارات الهواء بين الجانبين.
وتظهر أهمية هذا الجدار في:
- منع دخول الهواء الساخن إلى جانب المبخر.
- المحافظة على درجة حرارة الهواء الخارج إلى الغرفة.
- ضمان مرور الهواء في المسار الصحيح.
- تحسين كفاءة عملية التبريد.
ففي حال وجود تسريب أو ضعف في الفصل بين الجانبين، قد يعود جزء من الهواء الساخن إلى جهة المبخر، مما يؤدي إلى انخفاض أداء التكييف.
أعطال دائرة الهواء في تكييف الشباك وأسبابها
تؤثر مشاكل دائرة الهواء بشكل مباشر على أداء مكيف الشباك، ومن أشهر الأعطال:
ضعف خروج الهواء من مكيف الشباك
الأسباب المحتملة:
- انسداد فلتر الهواء بسبب تراكم الغبار.
- اتساخ المبخر أو تراكم الأتربة على الزعانف.
- ضعف سرعة مروحة المبخر.
- وجود مشكلة في موتور المروحة.
- وجود عائق أمام فتحة خروج الهواء.
الحلول:
- تنظيف فلتر الهواء.
- تنظيف المبخر.
- فحص المروحة والمحرك.
- التأكد من سلامة موجهات الهواء.
ضعف تبريد مكيف الشباك رغم عمل المروحة
قد يكون السبب مرتبطاً بدائرة الهواء وليس بدائرة التبريد فقط، مثل:
- ضعف تدفق الهواء عبر المبخر.
- اتساخ الفلتر.
- تراكم الأتربة على ملفات التبادل الحراري.
- إعادة تدوير الهواء الساخن بسبب سوء الفصل بين الجانبين.
ارتفاع حرارة جهة المكثف
إذا لم يتمكن المكثف من التخلص من الحرارة، فقد ترتفع ضغوط دائرة التبريد وينخفض أداء الجهاز.
ومن الأسباب:
- اتساخ المكثف.
- انسداد فتحات دخول أو خروج الهواء.
- ضعف مروحة المكثف.
- تركيب الجهاز في مكان يمنع حركة الهواء.
نصائح للحفاظ على دائرة الهواء في تكييف الشباك
للحفاظ على كفاءة مكونات دائرة الهواء في تكييف الشباك يفضل اتباع النصائح التالية:
- تنظيف فلتر الهواء بشكل دوري.
- تنظيف المبخر والمكثف من الغبار.
- عدم تغطية فتحات سحب وطرد الهواء.
- التأكد من دوران المراوح بدون اهتزاز أو أصوات غير طبيعية.
- تنظيف موجهات الهواء والتأكد من حركتها بسهولة.
- إجراء صيانة دورية للجهاز خاصة في المناطق كثيرة الغبار.
خلاصة: مكونات دائرة الهواء في تكييف الشباك
تعمل مكونات دائرة الهواء في تكييف الشباك معاً لتحقيق دورة هواء فعالة تبدأ من سحب الهواء، ثم تنقيته وتبريده، وبعد ذلك توزيعه داخل الغرفة.
وتشمل أهم هذه المكونات:
- مروحة المبخر والمكثف.
- موجهات الهواء اليدوية والأوتوماتيكية.
- فلتر الهواء الأساسي.
- الفلاتر الإضافية مثل الفلتر الكربوني والأيوني.
وتعد صيانة هذه الأجزاء وتنظيفها بشكل دوري من أهم العوامل التي تساعد على تحسين أداء التكييف وتقليل الأعطال والمحافظة على كفاءة التشغيل.
الأسئلة الشائعة حول دائرة الهواء في تكييف الشباك
وظيفتها نقل الهواء بين الغرفة والجهاز، حيث تسحب الهواء الدافئ وتبرده ثم تعيده إلى المكان، كما تساعد على طرد الحرارة من المكثف إلى الخارج.
لأن الجهاز يحتوي على دائرتين منفصلتين للهواء؛ الأولى خاصة بالمبخر لتبريد هواء الغرفة، والثانية خاصة بالمكثف لطرد الحرارة.
نعم، يؤدي انسداد الفلتر إلى تقليل كمية الهواء المارة عبر المبخر، مما يسبب ضعف التبريد وزيادة استهلاك الطاقة.
لا يفضل ذلك، لأن زيادة مقاومة الهواء تقلل تدفق الهواء وقد تؤثر على أداء المكيف.
