ما هو الريليه الحراري للثلاجة؟ تعرفنا في مقال سابق عن ما هو ريلية التيار؟ الموضح فيه وظيفة ريليه التيار ومكوناته وآليه عمله في تشغيل وحماية ضاغط الثلاجة.
في هذا المقال، نسلط الضوء على نوع أخر من أنواع تشغيل ضاغط الثلاجة، ألا وهو الريليه الحراري لضاغط الثلاجة.
ما هو الريليه الحراري للثلاجة؟

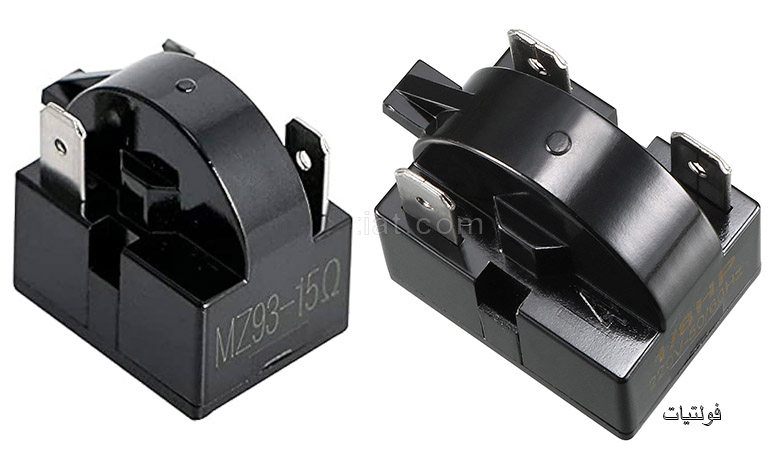

الريليه الحراري (بالإنجليزية: thermal relay) هو عنصر كهربائي يعمل وصل ملفات التقويم لحظة بدء تشغيل الكباس ثم يفصل خلال مدة وجيزة جداً.
ويعتمد في عمله على مبدأ PTC، أي تفصل ملفات التقويم بمجرد ارتفاع درجة حرارة الضاغط، ويطلق عليه عدة مسميات أخرى مثل الثرمستور الإلكتروني.
PTC اختصاراً للجملة التالية: Positive Temperature Coefficient، وتعني مادة ذات معامل حراري موجب، أي ترتفع مقاومتها بارتفاع درجة حرارة الكباس وتنخفض مقاومتها بانخفاض حرارة الكباس.
ولكن كيف يمكن فصل ملفات التقويم بواسطة الريليه الحراري؟
يتم فصل ملفات التقويم بمجرد ارتفاع حرارة الكباس لحظة بداية تشغيله، وذلك لأن قرص PTC يتصل على التوالي مع ملفات التقويم، وبذلك تكون ملفات التقويم قد خرجت من الدائرة بعد بدء دوران الضاغط.
مكونات الريليه الحراري

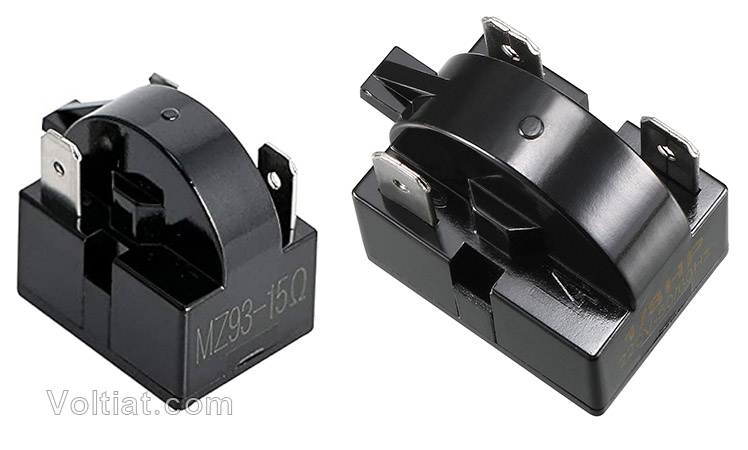

هناك عدة أشكال للريليه الحراري من حيث الشكل الخارجي، ولكن من ناحية التكوين الداخلي يتشابه معظم الأشكال باحتوائه على قرص من سبيكة الـ PTC.
ويتكون الريليه الحراري من طرفين يتم توصيلهما مع طرفي الضاغط R وS ، ويقع بينهما السبيكة المسؤولة عن وصل وفصل ملفات التقويم.
ويتم توصيل أحد طرفي التيار مع الطرف المشترك C للضاغط، في حين يتصل طرف التيار الثاني مع طرف ملف التشغيل، ويتم تجاهل باقي الأطراف إن وجدت.
مبدأ عمل الريليه الحراري بضاغط الثلاجة
يختلف فكرة عمل الريليه على مقاومة الريليه وحرارة الكباس، حيث يمرر التيار إلى ملفات التشغيل والتقويم لحظة بدء تشغيل الكباس.
ومع بدء توصيل التيار فإنه يمر من الريليه الحراري إلى ملفات التقويم فيبدأ الضاغط في الدوران، وذلك لأن سبيكة الريليه الحراري تكون باردة ومقاومتها منخفضة.
وبعد عدة ثواني تزيد حرارة السبيكة بفعل التيار المار خلالها إلى ملفات التقويم، ما يؤدي إلى ارتفاع مقاومتها، بالتالي تخرج ملفات التقويم عن الدائرة.
ويستمر الضاغط في العمل بواسطة ملفات التشغيل فقط، ولن تنخفض حرارة السبيكة الخاصة بالريليه الحراري إلا بعد فصل الضاغط عن التيار.
وعند ارتفاع حرارة الكباس في بداية دورانه ترتفع مقاومة الريليه الحراري بفضل قرص السبيكة التي تسخن بسرعة شديدة، ونذكر أن القرص توضع بين طرفي التشغيل والتقويم R,S في الكباس.
ملخص عمل الريليه الحراري
يعتمد فكرة عمله على السبيكة التي تزيد مقاومتها بارتفاع درجة حرارة الضاغط وتنقص مقاومتها بانخفاض درجة حرارة الضاغط، وتوصل السبيكة على التوالي مع طرفي الضاغط (طرف التشغيل والتقويم).
ولحظة بدء تشغيل الضاغط لن يتغير شيء لأن الضاغط لحظة تشغيله يكون بارد، لكن التيار العالي يعمل على زيادة حرارة الضاغط والريليه بعد ثواني معدودة، وخلال هذه المدة البسيطة تتغير حالة الريلية من وضع الوصل إلى وضع الفصل.
