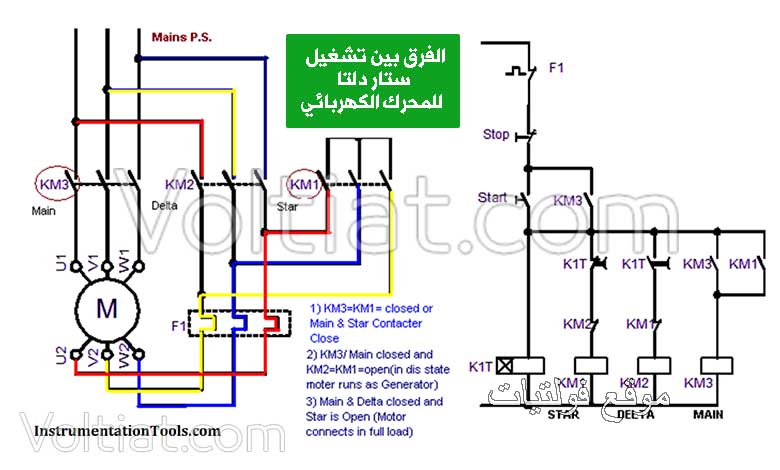

ما الفرق بين تشغيل ستار ودلتا للمحرك الكهربائي؟

ما الفرق بين تشغيل موتور ستار ودلتا؟ تعد دائرة ستار دلتا وتوصيلهما من أهم المفاهيم التي ينبغي على المتخصصين في مجال الكهرباء عامة وأنظمة التحكم خاصة التعرف عليها.

ونظراً لأهمية هذا الموضوع، تم إعداد مقال مخصص لشرح ما الفرق بين تشغيل ستار ودلتا للمحرك الكهربائي؟

مقدمة مختصرة لدوائر ستار دلتا

دائرة ستار دلتا

من المهم توصيل ملفات المحرك الكهربائي على شكل ستار أو دلتا أو ستار- دلتا حسب حجم المحرك الكهربائي 3 فاز، وعادة ما يستخدم توصيل الدلتا فقط للمحركات الصغيرة والمحركات التي يتم توصيلها بجهاز السوفت ستارتر.

وهناك محركات تعمل بدوائر ستار دلتا، حيث تجد كافة البيانات من جهود وتيارات وطريقة التوصيل مدونة على اللوحة الخاصة بكل محرك كهربائي 3 فاز، وليس محركات 1 فاز.

طريقة توصيل ستار دلتا

وللحصول على توصيل النجمة لملفات المحرك الكهربائي يتم توصيل نهايات أو بدايات الملفات لتكوين نقطة مشتركة تتصل بخط النيوترال، بينما كل طرف من الأطراف الثلاثة المتبقية توصل مع كل فازة.

بينما توصيل المثلث يتم بتوصيل نهاية الملف الأول مع بداية الملف الثاني وهكذا مع باقي ملفات المحرك الكهربائي 3 فاز.

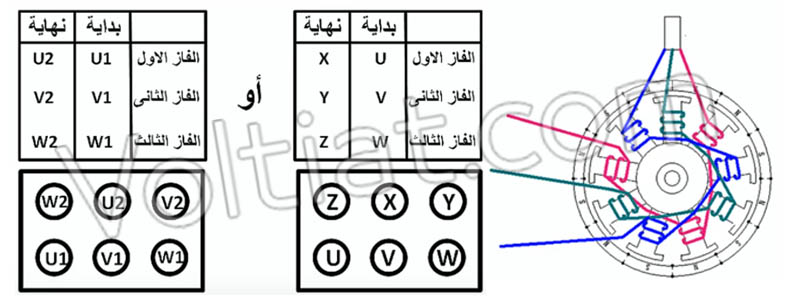

أطراف ملفات المحرك الكهربائي 3 فاز
أطراف ملفات المحرك الكهربائي 3 فاز

مكونات دائرة ستار دلتا

وتتألف دائرة ستار دلتا من عدة مكونات، بما في ذلك ثلاث كونتاكتورات (كونتاكتور ستار- كونتاكتور دلتا- كونتاكتور رئيسي)، إضافة إلى الاوفرلود (بالإنجليزية: Overlaod) الذي يقوم بحماية المحرك.

ومكونات التحكم مثل: مفاتيح التشغيل NO- مفاتيح الإيقاف NC- مؤقت زمني (تايمر).

مكونات دائرة ستار دلتا
مكونات دائرة ستار دلتا

ما الفرق بين تشغيل ستار ودلتا للمحرك الكهربائي؟

تشغيل دائرة ستار Yتشغيل دائرة دلتا Δ
توصل نهايات الملفات معاً بينما بداية كل طرف يوصل مع كل فازةتوصل بداية كل ملف مع نهاية كل ملف آخر على التوالي، وتوصل كل فازة مع بداية ونهاية الملفين
يوجد نقطة مشتركة (محايدة أو نيوترال)لا يوجد نقطة مشتركة (خط نيوترال)
يوجد 4 موصلات في التوصيل النجمي (3 فاز+ نيوترال)يوجد ثلاث خطوط فازات فقط
نظام رباعي الأسلاكنظام ثلاثي الأسلاك
تيار الخط يساوي تيار الطورتيار الخط = √3 × تيار الطور
جهد الخط= √3 × جهد الفازجهد الخط= جهد الفاز
P = √3 × VL × IL × CosФP = √3 × VL × IL × CosФ
جهد دائرة ستار أعلى من جهد دلتا بفرق جذر 3جهد دلتا أقل من جهد ستار بفرق جذر 3
تيار ستار أقل من تيار دلتا بفرق جذر 3تيار دلتا أكبر من تيار ستار بفرق جذر 3

مقالات متعلقة: شرح دائرة القوى والتحكم لبادئ ستار دلتا

اقرأ أيضاً: شرح عمل الكونتاكتور
