تشغيل محرك 3 فاز مع الحماية الكهربائية

تشغيل محرك 3 فاز مع الحماية الكهربائية، عند تجميع لوحة كهربائية لتشغيل محرك كهربائي 3 فاز لا بد من وجود أجهزة حماية كهربائية بهدف حمايته من أي عطل محتمل.

تابعوا معنا لنتعرف إلى أشهر الأعطال المحتمل حدوثها والتي قد تكون السبب المباشر في احتراق المحرك الكهربائي 3 فاز.

أبرز أعطال المحرك الكهربائي 3 فاز

إليك أبرز الأعطال والأخطاء الكهربائية التي قد تسبب في احتراق المحرك الكهربائي 3 فاز، منها:

  • فقد أحد الفازات، أو قلب في الفازات.
  • ارتفاع أو انخفاض جهد الشبكة عن المجال المسموح به.
  • التحميل الزائد على المحرك أي زيادة التيار.
  • وجود تماس كهرباء
  • وجود خطأ في توصيل أطراف المحرك 3 فاز.
  • إذا كان المحرك يعمل بسرعة منخفضة عند التحميل الكامل.
  • قطع في ملفات المحرك، أو في التوصيل.

مكونات لوحة حماية المحرك الكهربائي 3 فاز

إذا أردت تشغيل محرك كهربائي لا بد من وجود لوحة كهربائية خاص به تشمل العناصر التالية:

  • قاطع كهربائي 3 فاز (دائرة قوى)
  • كونتاكتور
  • قاطع حماية حرارية (اوفرلود).
  • قاطع 1 فاز (دائرة تحكم)
  • مفتاح تشغيل لحظي (بوش بوتن).
  • مفتاح إيقاف لحظي (بوش بوتن).
  • نقطة مساعدة مفتوحة وأخرى مغلقة من الكونتاكتور.
  • نقطة مساعدة مفتوحة وأخرى مغلقة من الاوفرلود.
  • جهاز حماية متعدد الوظائف (حماية من تغيير الجهد أو نقص في الفازات أو قلب بين الفازات).

دائرة القوى والتحكم لتشغيل المحرك 3 فاز

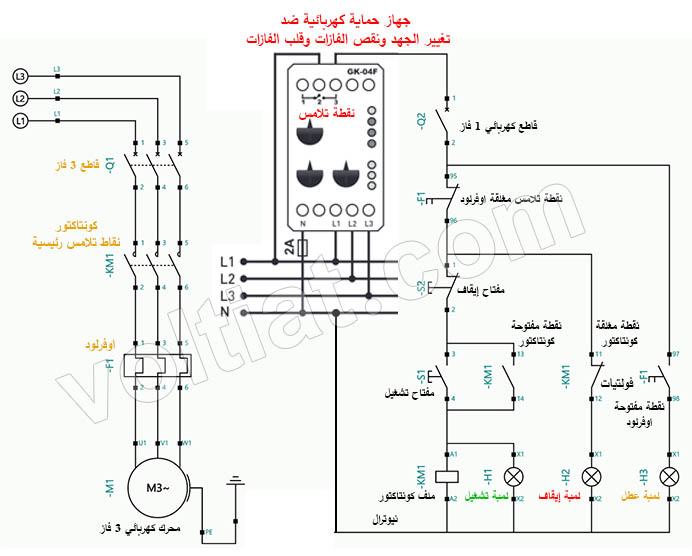

توصيل المحرك الكهربائي مع أجهزة الحماية الكهربائية
توصيل المحرك الكهربائي مع أجهزة الحماية الكهربائية

شرح عمل الحماية الكهربائية

  • عند الضغط على مفتاح التشغيل، فإن التيار يمر إلى ملف الكونتاكتور مؤديا إلى غلق نقاط تلامسه الرئيسية والمفتوحة NO وفتح النقاط المغلقة NC.
  • عند رفع اليد عن مفتاح التشغيل يبقى المحرك في حالة التشغيل المستمر نتيجة الإمساك الذاتي بواسطة النقطة المفتوحة المأخوذة من الكونتاكتور والمتصلة بالتوازي مع مفتاح التشغيل.
  • عند حدوث ارتفاع أو انخفاض جهد الشبكة أو فقد في أحد الفازات أو قلب في الفازات، فإن جهاز الحماية يفصل التيار عن دائرة التحكم، ما يؤدي إلى إيقاف المحرك الكهربائي.
  • إذا زاد التيار عن تيار فصل الاوفرلود فإن ذلك يؤدي إلى فصل التيار عن المحرك وإضاءة لمبة بيان صفراء.
  • عند إغلاق المحرك بواسطة مفتاح الإيقاف فإن المحرك يقف وتضيء لمبة بيان حمراء.
