دائرة حماية لتشغيل المحرك الكهربائي اتجاهين، هناك بعض الإضافات التي قد يتجاهلها البعض في دوائر التحكم في تشغيل المحركات الكهربائية اتجاهين، ألا وهي عكس اتجاه المحرك فوراً من اتجاه اليمين لليسار والعكس دون إيقافه ثم عكس اتجاهه.
ولهذا خصصنا لكم مقال يوضح فيه دائرة تحكم بحيث أنه عند إيقاف أي اتجاه لا يمكن تشغيل المحرك في الاتجاه المعاكس إلا بعد مرور مدة زمنية محددة.
الغرض من الدائرة
تهدف الدائرة إلى حماية المحرك من عكس اتجاهه المباشر، بمعنى عند إيقاف تشغيل المحرك لا يمكن تشغيله في الاتجاه المعاكس إلا بعد مرور مدة من الزمن المحدد بواسطة التايمر.
والغاية من هذه الدائرة هو حماية المحرك الكهربائي من التأثير السلبي كهربائيا وميكيانيكيا، ولهذا لا يفضل عكس اتجاه دوران المحرك مباشرة خاصة المحركات ذات القدرة الكبيرة والتي بدون فرملة.

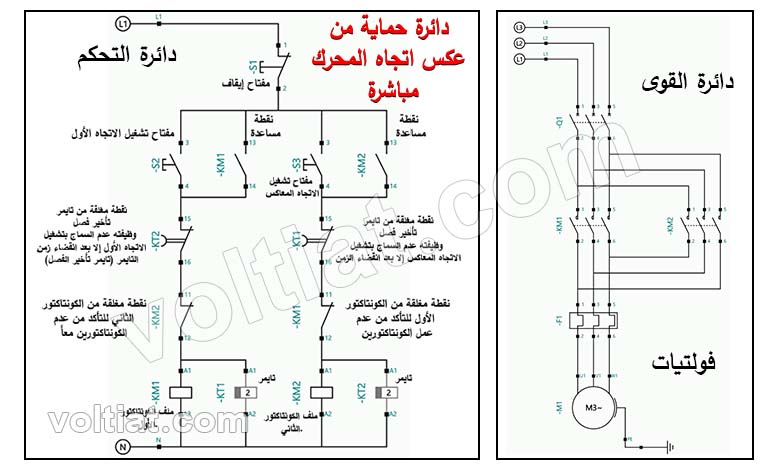

دائرة حماية تشغيل المحرك الكهربائي اتجاهين

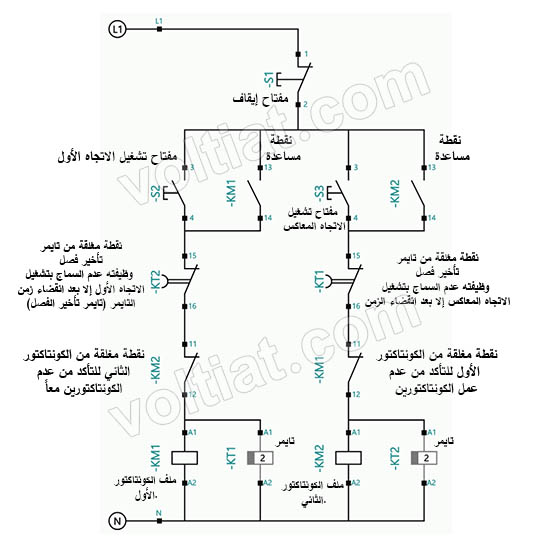

شرح عمل دائرة التحكم
عند الضغط على مفتاح التشغيل S2 يدور المحرك في اتجاه، ويفصل تايمر الـ Off delay نقطته المغلقة المتصلة بالتوالي مع ملف الكونتاكتور الثاني KM2 وتظل مفتوحة طالما يعمل الاتجاه الأول.
وعند فصل التيار هذا الاتجاه بواسطة مفتاح الإيقاف تعود نقطة الكونتاكتور KM1 إلى وضعها الطبيعي مغلقة، ولكن النقطة المغلقة التابعة للتايمر KT1 تبقى مفتوحة حتى انتهاء الزمن المضبوط عليه (خلال هذا الزمن لا يمكن تشغيل الاتجاه المعاكس KM2)
وبعد انتهاء مدة تايمر Off delay تعود نقطة KT1 إلى وضعها الطبيعي مغلقة، وفي هذه الحالة يمكن تشغيل المحرك بالاتجاه المعاكس بواسطة الكونتاكتور KM2.
وما ينطبق على الاتجاه الأول ينطبق على الاتجاه الثاني.
الخلاصة
- عند تشغيل المحرك في أي اتجاه يستمر في العمل إلى أن يتم الضغط على مفتاح الإيقاف.
- بعد فصل التيار عن المحرك، لا يمكن تشغيل المحرك بالاتجاه المعاكس إلا بعد انتهاء المدة الزمنية المضبوط عليه التايمر T1 (تايمر تأخير فصل)، وذلك لأن النقطة المغلقة للتايمر المتصلة بالتوالي مع ملف الكونتاكتور KM2 تكون في حالة فتح، بالتالي لا تسمح بمرور التيار.
- بعد انتهاء مدة تأخير الفصل تعود نقطة تلامس التايمر المغلقة إلى وضعها الطبيعي، بالتالي يمكن الضغط على مفتاح التشغيل لتشغيل المحرك في الاتجاه المعاكس.
- وما ينطبق على الاتجاه الأول ينطبق على الاتجاه الثاني.
