يعد تشغيل لوحة المفاتيح الرقمية VFD-PU05 من المهارات الأساسية لكل فني كهرباء أو مهندس تحكم في السعودية، خاصة مع الانتشار الواسع لأنظمة التحكم الحديثة. لذلك، نقدم لك هذا الدليل العملي الذي يشرح الوظائف والأزرار والرسائل بطريقة واضحة وسهلة التطبيق.
تشغيل لوحة المفاتيح الرقمية VFD-PU05: فهم أساسيات التحكم
عند البدء في تشغيل لوحة المفاتيح الرقمية VFD-PU05 ستلاحظ أن الواجهة مصممة لتسهيل التحكم الكامل بالمحرك. تعرض الشاشة معلومات مهمة مثل التردد والتيار والجهد، مما يساعدك على اتخاذ قرارات دقيقة أثناء التشغيل والتحكم في الأداء.
شرح لوحة تحكم VFD وأهم مكوناتها
تتضمن لوحة التحكم عدة أزرار أساسية تسهل عملية التشغيل والبرمجة بشكل مباشر. يساعدك فهم شرح لوحة تحكم VFD على استخدام الجهاز بكفاءة، خاصة عند التعامل مع التطبيقات الصناعية المختلفة التي تتطلب دقة واستجابة سريعة.
شرح أزرار الدرايف ووظائفها الأساسية
يحتوي الدرايف على أزرار رئيسية مثل RUN وSTOP وMODE، وكل زر يؤدي وظيفة محددة. على سبيل المثال، يتيح زر JOG تشغيل المحرك بشكل مؤقت، بينما يسمح زر PROG/DATA بالدخول إلى إعدادات النظام بسهولة.

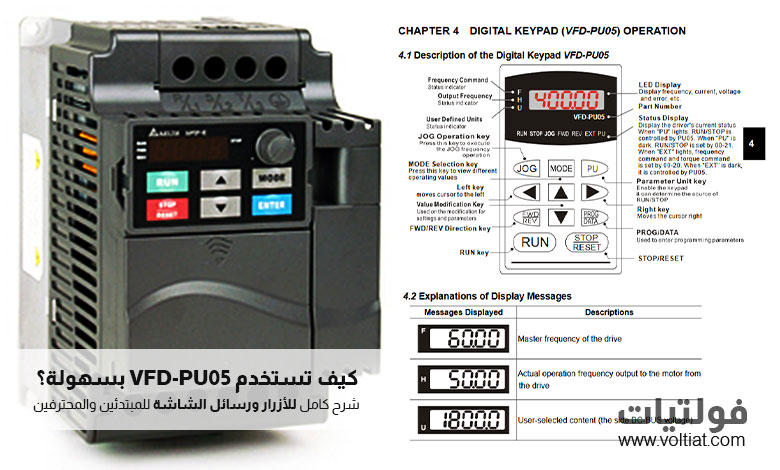

وصف تشغيل لوحة المفاتيح الرقمية VFD-PU05:
| الزر | الوظيفة |
|---|---|
| زر التشغيل المتقطع (JOG) | اضغط على هذا الزر لتنفيذ عملية التردد المؤقت (JOG) |
| زر اختيار الوضع (MODE) | اضغط عليه لعرض أوضاع التشغيل المختلفة |
| زر اليسار (Left key) | يحرك المؤشر إلى اليسار |
| زر تعديل القيم (Value Modification Key) | يستخدم لتعديل الإعدادات والمعلمات |
| زر الاتجاه للأمام/العكس (FWD/REV) | تشغيل المحرك للأمام أو العكس |
| زر التشغيل (RUN) | تشغيل المحرك |
| زر وحدة المعلمات (Parameter Unit key) | يفعل لوحة المفاتيح ويحدد مصدر أمر التشغيل/الإيقاف |
| زر اليمين (Right key) | يحرك المؤشر إلى اليمين |
| زر البرمجة/البيانات (PROG/DATA) | يستخدم لإدخال المعلمات البرمجية |
| زر الإيقاف/إعادة الضبط (STOP/RESET) | يستخدم لإيقاف التشغيل أو إعادة الضبط |
كيفية استخدام VFD-PU05 في التحكم بالمحركات
يساعدك فهم كيفية استخدام VFD-PU05 على التحكم الكامل في تشغيل وإيقاف المحرك. يمكنك التنقل بين الإعدادات باستخدام الأسهم، وتعديل القيم بسهولة، مما يمنحك مرونة عالية في إدارة النظام الكهربائي داخل المنشآت الصناعية.
معاني رموز شاشة VFD وضبط الأداء
تعد إعدادات الانفرتر (Inverter) من أهم الخطوات لضمان تشغيل مستقر وآمن للمحرك. يمكنك من خلال اللوحة ضبط التردد، وتحديد مصدر التحكم، بالإضافة إلى تعديل المعلمات بما يتناسب مع طبيعة الحمل والتطبيق المستخدم.
ضبط التردد في الانفرتر لتحسين الكفاءة
يؤثر ضبط التردد بشكل مباشر على سرعة المحرك وأدائه. لذلك، يفضل ضبط القيم بدقة للحصول على أفضل نتائج ممكنة، خاصة في التطبيقات التي تتطلب استقراراً عالياً في السرعة.
معاني رموز شاشة VFD وكيفية قراءتها
تعرض الشاشة مجموعة من الرموز التي توضح حالة التشغيل بشكل فوري. يساعدك فهم معاني رموز شاشة VFD على متابعة أداء الجهاز واكتشاف أي خلل بسرعة دون الحاجة إلى أدوات إضافية.

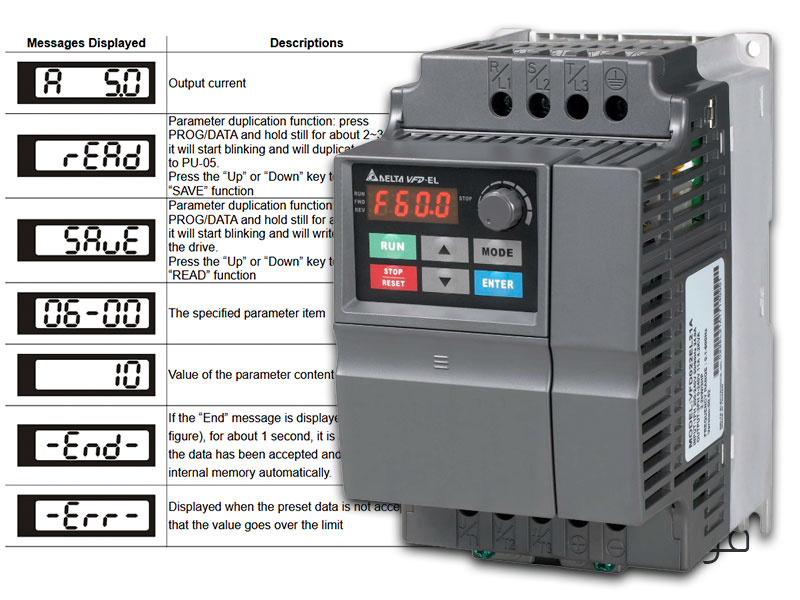

شرح رسائل العرض:
| الرسائل المعروضة | الوصف |
|---|---|
| F 60.00 | التردد الرئيسي للمشغل |
| H 50.00 | التردد الفعلي الخارج إلى المحرك |
| U 180.00 | محتوى يحدده المستخدم (مثل جهد ناقل التيار المستمر DC-BUS) |
| -End- | عند ظهور رسالة End (كما في الشكل) لمدة حوالي ثانية واحدة، فهذا يعني أن البيانات تم قبولها وحفظها تلقائياً في الذاكرة الداخلية |
| -Err- | تظهر هذه الرسالة عندما: – لا يتم قبول البيانات المدخلة. – أو عندما تتجاوز القيمة الحد المسموح به. |
| A 5.0 | تيار الخرج |
| rEnd | وظيفة نسخ المعلمات: اضغط على زر PROG/DATA واستمر بالضغط لمدة 2 إلى 3 ثوانٍ، سيبدأ المؤشر بالوميض، وسيتم نسخ المعلمات إلى PU-05. اضغط على زر الأعلى (Up) أو الأسفل (Down) للتبديل إلى وظيفة SAVE |
| SAVE | وظيفة نسخ المعلمات: اضغط على زر PROG/DATA واستمر بالضغط لمدة 2 إلى 3 ثواني، سيبدأ بالوميض، وسيتم حفظ (كتابة) المعلمات داخل الدرايف (المشغل). اضغط على زر الأعلى (Up) أو الأسفل (Down) للتبديل إلى وظيفة READ |
قراءة رسائل الخطأ في VFD بطريقة احترافية
تظهر رسائل مثل Err أو End لتوضيح حالة البيانات أو الأخطاء. عند ظهور خطأ، يجب مراجعة القيم المدخلة والتأكد من توافقها مع الحدود المسموح بها لتجنب توقف النظام.
برمجة الانفرتر الصناعي بسهولة واحترافية
تُعد عملية برمجة الانفرتر الصناعي خطوة مهمة لضبط سلوك الجهاز حسب الحاجة. يمكنك من خلال زر PROG/DATA إدخال المعلمات وتعديلها، ثم حفظها داخل الجهاز لضمان استمرارية التشغيل بنفس الإعدادات.
التحكم في سرعة المحرك الكهربائي باستخدام VFD
يمنحك الدرايف قدرة عالية على التحكم في سرعة المحرك الكهربائي بدقة كبيرة. حيث يمكنك، وبكل سلاسة، زيادة السرعة أو تقليلها تدريجياً وفق الحاجة، مما يساهم بدوره في تقليل استهلاك الطاقة. وفي الوقت نفسه يساعد على إطالة عمر المعدات وتحسين كفاءة التشغيل بشكل ملحوظ.
مقال ذو صلة: شرح عمل انفرتر VFD
دليل استخدام VFD-PU05 للمبتدئين
إذا كنت مبتدئاً، فإن اتباع دليل استخدام VFD-PU05 خطوة بخطوة يساعدك على تجنب الأخطاء الشائعة. ابدأ بفهم الأزرار، ثم انتقل إلى قراءة القيم، وبعدها جرّب تعديل الإعدادات بشكل تدريجي وآمن.
خاتمة
في الختام، يمنحك فهم تشغيل لوحة المفاتيح الرقمية VFD-PU05 قدرة حقيقية على التحكم في الأنظمة الصناعية بكفاءة عالية. كلما تعمقت في الإعدادات والوظائف، زادت قدرتك على تحسين الأداء وتقليل الأعطال.
برأيك، ما أكثر مشكلة واجهتك أثناء استخدام الانفرتر، وكيف تعاملت معها؟
الأسئلة الشائعة (FAQ)
هو لوحة تحكم رقمية تُستخدم لإدارة وتشغيل أجهزة الانفرتر والتحكم في سرعة المحركات الكهربائية.
يمكنك الضغط على زر RUN بعد ضبط التردد والقيم المطلوبة لتشغيل المحرك مباشرة.
تعني أن هناك خطأ في البيانات المدخلة أو أن القيمة تتجاوز الحد المسموح.
اضغط على زر PROG/DATA مع الاستمرار لبضع ثوانٍ حتى يتم حفظ البيانات في الذاكرة.
يساعد ضبط التردد على التحكم في سرعة المحرك وتحسين كفاءة التشغيل وتقليل استهلاك الطاقة.
