رموز أعطال انفرتر فولترونيك pdf، من الضروري أن تكون ملم ببعض المعلومات حول معنى رمز كل عطل في انفرترات فولترونيك pdf، وبهذا جئنا بكم بمقال يوضح رموز أعطال الانفرترات الشمسية pdf، مع توضيح معنى العطل وأسباب ظهوره والحلول المقترحة.

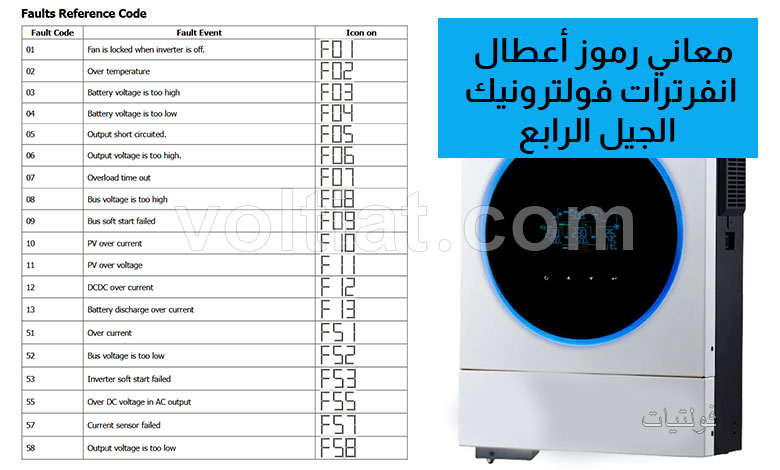

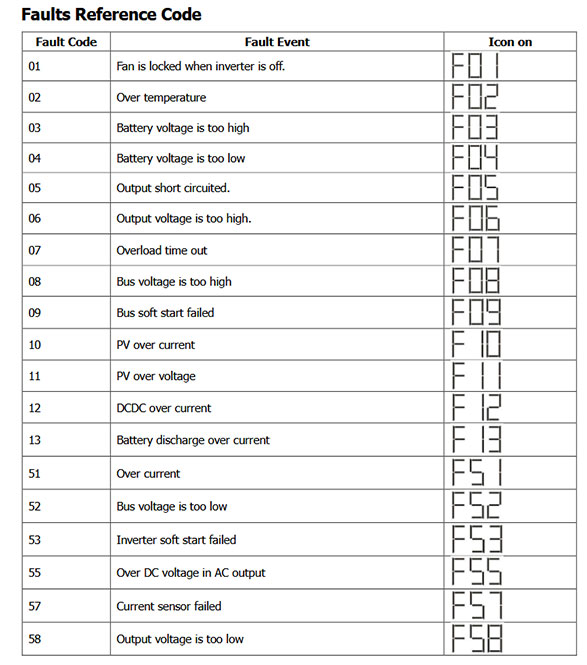

رموز أعطال انفرتر فولترونيك pdf
الرمز F01
- السبب: المروحة لا تعمل أو عالقة.
- التفسير: ظهوره يعني أن مروحة الجهاز لا تعمل، وهذا يتسبب في ارتفاع حرارة الجهاز إذا لم تحل المشكلة.
- الحل: افحص المروحة وتنظيفها إذا كان عليها غبار، وفي حال تلفها استبدلها بآخر جديد.
الرمز F02
- السبب: تهوية ضعيفة أو حمل زائد على الجهاز
- التفسير: زيادة حرارة الجهاز يعني احتمالية تلف إحدى العناصر الإلكترونية واردة.
- الحل: تنظيف فتحات التهوية للجهاز – خفض الأحمال الكهربائية – تحقق من التهوية الجيدة بالمكان.
الرمز F03
- السبب: ارتفاع جهد البطارية.
- التفسير: مستوى جهد البطارية أعلى من المستوى المطلوب، ما يعرض البطارية للتلف السريع أو تلف في وحدة الشحن الخاص بالبطاريات.
- الحل: تحقق من قراءة منظم الشحن وضبط إعداداته ليتوافق جهد الشحن مع جهد شحن البطارية- استبدل المنظم أو صيانته – افحص البطارية.
الرمز F04
- السبب: انخفاض حاد في جهد البطارية.
- التفسير: حمل زائد على البطارية – ضعف البطارية (انتهاء عمرها) – عدم شحن البطارية ناتج عن عطل المنظم الشمسي أو عدم توصيل الألواح الشمسية.
- الحل: خفف الأحمال – افحص أداء البطارية – تأكد أن البطارية تشحن في أوقات النهار.
الرمز F05
- السبب: وجود قصر في مخرج الانفرتر (خرج الحمل)
- التفسير: وجود قصر في توصيل إحدى الأحمال الكهربائية أو تماس أرضي.
- الحل: افحص الحمل وتوصيلات الخرج من عند الانفرتر.
الرمز F06
- السبب: جهد خرج الانفرتر مرتفع
- التفسير: وجود خلل في دائرة الخرج، ما يسبب بتلف الأجهزة الكهربائية المرتبطة بخرج الانفرتر.
- الحلول: افحص دائرة الفلتر أو المكثفات.
الرمز F07
- السبب: حمل زائد على الانفرتر لمدة طويلة
- التفسير: تعرض الجهاز لحمل زائد أكثر من قدرته المقنن، لمدة طويلة ما أدى إلى فصل الجهاز.
- الحل: تخفيف الأحمال الكهربائية على الانفرتر.
الرمز F08
- السبب: جهد الشبكة مرتفع (جهد باص مرتفع).
- التفسير: وجود جهد مرتفع داخل الجهاز ما أدى إلى توقفه وظهور الرمز، وهو قد يكون ناتج عن شحن زائد أو خطأ بالدائرة.
- الحل: فحص جهد الشبكة والمكثفات ومنظم الجهد.
الرمز F09
- السبب: فشل في إقلاع الانفرتر.
- التفسير: الانفرتر غير قادر على بدء التشغيل وهذا ناتج عن وجود مشكلة بالدائرة.
- الحل: افحص التوصيلات واللوحة الداخلية – بحاجة لصيانة.
الرمز F10
- السبب: تيار زائد من الألواح الشمسية.
- التفسير: قد يكون ناتج عن دخول تيار عالي من الألواح الشمسية ما أدى إلى تلف بعض المكونات الداخلية للجهاز، وهذا سبب ظهور الرمز F10.
- الحل: افحص التيار القادم من الألواح الشمسية.
الرمز F11
- السبب: جهد زائد من الألواح الشمسية.
- التفسير: وجود جهد مرتفع من الألواح الشمسية قادم لمدخل الانفرتر ناتج عن التوصيل الخاطئ للألواح.
- الحل: افحص الفولت القادم من الألواح الشمسية للجهاز، وتأكد من أنه ضمن المجال المسموح به.
الرمز F12
- السبب: تيار التحويل DC to DC مرتفع.
- التفسير: وجود تيار مرتفع بين الدوائر الداخلية للجهاز ناتج عن وجود مشكلة في مرحلة تحويل الجهد.
- الحل: افحص عمل المحول وكل ما له علاقة به من دوائر.
الرمز F13
- السبب: التحميل الزائد على البطارية.
- التفسير: وجود حمل كبير سبب في تيار تفريغ زائد للبطارية عن الحد الموصى به، وهذا يسبب في تقصير عمر البطارية وتلفها بسرعة.
- الحل: افصل الحمل الكبير أو بعض الأحمال إذا كان هناك أكثر من حمل كهربائي.
الرمز F51
- السبب: وجود تيار زائد (اوفرلود)
- التفسير: وجود حمل كبير على جهاز الانفرتر.
- الحل: افصل الأحمال التي تؤدي إلى حصول اوفرلود.
الرمز F52
- السبب: انخفاض في جهد الشبكة (جهد الباص منخفضة).
- التفسير: الجهد الواصل من الشبكة لجهاز الانفرتر منخفض جداً، وهذا يؤدي إلى انعدام الاستقرار بالنظام أو توقفه.
- الحل: تحقق من جهد الشبكة.
الرمز F53
- السبب: فشل في إقلاع الانفرتر.
- التفسير: الانفرتر لم يتمكن من محاولة بدء الإقلاع، ما أدى إلى توقفه.
- الحل: افحص التوصيلات بالنظام، وتأكد من مقدار التحميل ونوع الحمل.
الرمز F55
- السبب: ارتفاع جهد تيار DC في خرج 220 فولت.
- التفسير: وجود خلل في التحويل.
- الحل: افحص دائرة التحويل.
الرمز F57
- السبب: فشل في حساس التيار.
- التفسير: تلف أو انفصال الحساس أو مستشعر التيار.
- الحل: افحص الحساس واستبدله إذا تبين العطل منه.
الرمز F58
- السبب: انخفاض جهد الخرج.
- التفسير: جهد خرج جهاز الانفرتر منخفض جداً ناتج عن وجود حمل كهربائي كبير أو خلل في الخرج أو التبديل.
- الحل: تقليل الأحمال الكهربائية أو إجراء فحص لدائرة الخرج.
المصدر: فولترونيك
