تضم دائرة التبريد في ثلاجات العرض الكبيرة مجموعة من الأجزاء المكملة التي تساعد على تحسين كفاءة التشغيل واستقرار عملية التبريد. وتعمل هذه المكونات على تقليل الاهتزازات، وتنظيم تدفق مركب التبريد، وتوفير ظروف تشغيل مناسبة لمختلف أجزاء الدائرة. وفيما يلي شرح لأهم هذه المكونات ووظائفها.
دائرة التبريد في ثلاجات العرض الكبيرة: الأجزاء المكملة ووظائفها
تعتمد دائرة التبريد في ثلاجات العرض الكبيرة على عدد من الأجزاء المكملة التي تلعب دوراً مهماً في رفع كفاءة التبريد وحماية مكونات النظام. وتشمل هذه الأجزاء كاتم الصوت، وفلتر دائرة التبريد، وخزان السائل، والصمام الكهربائي، ووحدة التكثيف. وفي السطور التالية نستعرض وظيفة كل جزء وطريقة عمله داخل الدائرة.
كاتم الصوت في دائرة التبريد (Muffler)
كاتم الصوت عبارة عن وصلة مرنة يتم تركيبها على خط طرد الضاغط. وتتمثل وظيفته الأساسية في امتصاص النبضات والاهتزازات الناتجة عن عمل الضاغط، مما يساهم في خفض مستوى الضوضاء أثناء التشغيل.
ويتكون كاتم الصوت من خرطوم مرن محاط بغلاف خارجي من السلك النحاسي المجدول لزيادة متانته. كما يتم تركيبه بحيث يكون موازياً لعمود الكرنك داخل الضاغط، وذلك لامتصاص الاهتزازات الناتجة عن حركة الأجزاء الداخلية.
فلتر دائرة التبريد في ثلاجات العرض الكبيرة (Filter)
يكون الفلتر المستخدم في دائرة التبريد في ثلاجات العرض الكبيرة أكبر حجماً من الفلاتر المستخدمة في الأجهزة المنزلية، وذلك ليتناسب مع سعة الدائرة وقدرتها التشغيلية.
وتتوفر الفلاتر بنوعين رئيسيين:
- فلاتر يتم تركيبها بواسطة اللحام.
- فلاتر يتم تركيبها بواسطة الصواميل.
ولا يوجد فرق وظيفي بين النوعين، حيث يمكن استبدال أحدهما بالآخر عند الحاجة.
وفي معظم هذه الفلاتر يكون مقاس الدخول مساوياً لمقاس الخروج، لذلك يتم وضع سهم على جسم الفلتر لتحديد اتجاه التركيب الصحيح. كما أن تركيبه الداخلي يشبه تركيب الفلاتر المستخدمة في الثلاجات الصغيرة. بالإضافة إلى ذلك، يجب اختيار فلتر يتناسب مع قدرة دائرة التبريد لضمان كفاءة التشغيل.
خزان السائل في دائرة التبريد (Receiver)

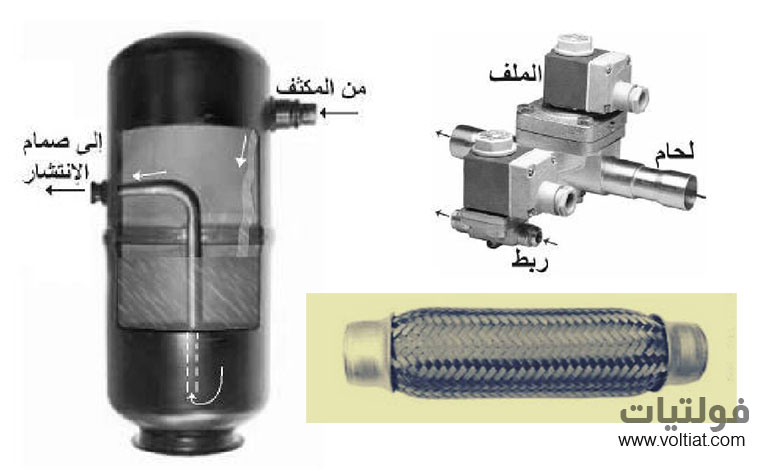

خزان السائل عبارة عن أسطوانة معدنية مزودة بماسورتين. ويتم تركيبه بعد المكثف وقبل صمام الانتشار، حيث ينتقل سائل مركب التبريد من المكثف إلى الخزان ثم إلى صمام الانتشار.
ويحتوي الخزان دائماً على كمية من سائل مركب التبريد جاهزة للاستخدام عند الحاجة.
وظائف خزان السائل
يقوم خزان السائل بوظيفتين أساسيتين:
أولاً: تخزين سائل التبريد
يساعد الخزان على استيعاب السائل القادم من المكثف خلال فترات ضيق فتحة صمام الانتشار. فالضاغط يستمر في ضخ الغاز بمعدل شبه ثابت، حتى عند انخفاض تدفق السائل عبر الصمام.
لذلك يعمل الخزان على استيعاب السائل الزائد ومنع حدوث مشكلات داخل الدائرة. كما أن سعته تكون كافية، مع المكثف، لاحتواء كامل شحنة مركب التبريد في حال حدوث انسداد أو عطل في صمام الانتشار.
ثانياً: توفير احتياطي من السائل
يوفر الخزان كمية احتياطية من سائل مركب التبريد. وعند فتح صمام الانتشار بشكل أكبر وازدياد احتياج المبخر للسائل، يستطيع الخزان تزويد الصمام بالكمية المطلوبة لضمان استمرار عملية التبريد بكفاءة.
اتجاه دخول وخروج خزان السائل
يشبه خزان السائل أسطوانة مركب التبريد من حيث توزيع المحتويات داخله، حيث يستقر السائل في الجزء السفلي بينما يتجمع الغاز في الجزء العلوي.
ولهذا السبب يدخل السائل القادم من المكثف إلى الخزان من الأعلى. أما السائل المتجه إلى صمام الانتشار فيخرج من الأسفل عبر ماسورة طويلة تمتد إلى قاع الخزان. ونتيجة لذلك، يجب عدم عكس اتجاه الدخول والخروج عند التركيب.
كيفية معرفة اتجاه ماسورتي خزان السائل
يمكن التعرف على اتجاه التدفق بإحدى الطريقتين التاليتين:
- وجود سهم على جسم الخزان يوضح اتجاه الدخول والخروج.
- وجود زجاجة بيان مركبة على جهة الخروج، حيث تكون الماسورة المتصلة بها هي خط خروج السائل.
ملاحظات مهمة حول خزان السائل
- عند استخدام الأنبوب الشعري (الكابلري) لا تكون هناك حاجة إلى خزان سائل.
- في المقابل، يفضل وجود خزان سائل عند استخدام صمام الانتشار.
- قد تعمل بعض الدوائر المزودة بصمام انتشار دون خزان سائل بهدف تقليل التكلفة.
- مع ذلك، تبقى الدائرة أكثر كفاءة واستقراراً عند وجود الخزان.
- فكرة خزان السائل معاكسة لفكرة مجمع السحب (Accumulator).
الصمام الكهربائي في ثلاجات العرض الكبيرة (Solenoid Valve)
يوجد الصمام الكهربائي في بعض ثلاجات العرض، وخاصة ثلاجات التجميد. ويتم تركيبه قبل صمام الانتشار.
ويكون الصمام مفتوحاً أثناء تشغيل الضاغط ليسمح بمرور سائل مركب التبريد. أما قبل توقف الضاغط بفترة قصيرة فإنه يغلق تلقائياً ضمن عملية الباب داون (Pump Down)، والتي تستخدم للتحكم في تدفق مركب التبريد داخل الدائرة.
وحدة التكثيف في دائرة التبريد في ثلاجات العرض الكبيرة (Condensing Unit)
في أغلب الأنظمة يتم تجميع عدة مكونات ضمن وحدة واحدة تعرف باسم وحدة التكثيف.
وتضم هذه الوحدة عادة:
- الضاغط.
- المكثف.
- المروحة.
- خزان السائل.
- الصمام الكهربائي.
وتثبت جميع هذه المكونات على قاعدة واحدة، مما يسهل سحب الوحدة وإجراء أعمال الصيانة والإصلاح عند الحاجة.
مقال ذو صلة: كيف يعمل غاز الفريون في دائرة التبريد؟ شرح مفصل
وحدات التكثيف البعيدة (Remote Condensing Unit)
في بعض تطبيقات دائرة التبريد في ثلاجات العرض الكبيرة يتم تركيب المبخر داخل منطقة عرض المنتجات، بينما توضع وحدة التكثيف في موقع بعيد.
وفي هذه الحالة يتم ربط الوحدتين بواسطة ماسورتين معزولتين لنقل مركب التبريد بينهما. ويشبه هذا النظام إلى حد كبير نظام أجهزة التكييف المنفصلة (Split).
مزايا وحدات التكثيف البعيدة
- تقليل الضوضاء داخل منطقة العرض.
- إبعاد حرارة الضاغط والمكثف عن المنتجات.
- تحسين المظهر الجمالي لثلاجات العرض.
- توفير بيئة عرض أكثر راحة للعملاء.
عيوب وحدات التكثيف البعيدة
- صعوبة نقل الثلاجة أو تغيير موقعها بعد التركيب.
- الحاجة إلى تعديل أو زيادة أطوال المواسير عند نقل الوحدة.
- زيادة الحمل على الضاغط عند زيادة أطوال خطوط التبريد.
ويجدر بالذكر أن معظم غرف التبريد والتجميد تعتمد هذا النوع من الأنظمة بسبب ملاءمته للتطبيقات التجارية الكبيرة.
خاتمة
تعد دائرة التبريد في ثلاجات العرض الكبيرة نظاماً متكاملاً يعتمد على مجموعة من الأجزاء المكملة لضمان كفاءة التشغيل واستقرار عملية التبريد. ويسهم كل من كاتم الصوت، والفلتر، وخزان السائل، والصمام الكهربائي، ووحدة التكثيف في تحسين أداء الدائرة وإطالة عمر مكوناتها، لذلك يجب اختيار هذه العناصر وتركيبها وفق متطلبات النظام لتحقيق أفضل النتائج.
