خطوات توصيل وصلات MC4 مع كابلات الطاقة الشمسية، من الضروري أن يكون صاحب مهنة تركيب أنظمة الطاقة الشمسية أن يكون على دراية تامة في تركيب وصلات MC4 مع أطراف كابلات الطاقة الشمسية بإتقان هندسي.
ومن هذا المنطلق جئنا بكم بموضوع في غاية الأهمية ألا وهو طريقة توصيل MC4 مع كابلات الطاقة الشمسية خطوة بخطوة مع الصور التوضيحية.
أهمية تركيب وصلات MC4 لكابلات الألواح الشمسية
تعد وصلات MC4 جزء أساسي وهام في توصيل الألواح الشمسية معاً سواء بالتوازي أو التوالي أو التوصيل الرئيسي بعد لوحة التجميع.
والغاية من استخدام وصلات MC4 بدلاً من التوصيل التقليدي هو توفير توصيل كهربائي آمن مقاوم للماء والغبار وفقاً لمعيار IP67؛ نظراً لأن توصيل الألواح الشمسية تكون معرضة للأجواء الخارجية، فمن الصعب الاعتماد على التوصيل التقليدي لمنظومة الألواح الشمسية.
وتبرز أهمية وجود وصلات MC4 في تحقيق أفضل توصيل ممكن مع كابلات الطاقة الشمسية بقطر 4 ملميتر مربع و6 مليميتر مربع.
لماذا نحتاج إلى وصلات MC4؟
عند شراء لوح شمسي جديد ستجد بالوجه الخلفي له كابلين مزودين بوصلات MC4، ولكن السؤال الأهم: كيف يمكن توصيل اللوح الشمسي مع منظم شمسي على بعد 10 متر؟
الإجابة: تحتاج إلى كابل بطول مناسب للبعد بين اللوح الشمسي والمنظم الشمسي، مع وصلات MC4 لربط الكابلين مع اللوح الشمسي عن طريق وصلات MC4.
خطوات توصيل وصلات MC4 مع كابلات الطاقة الشمسية
الخطوة الأولى: توصيل موصل MC4
- تعرية السلك مسافة 10 ملي إلى 15 ملي.
- إدخال السلك المعرى بالمعدن كما هو موضح في الصورة.

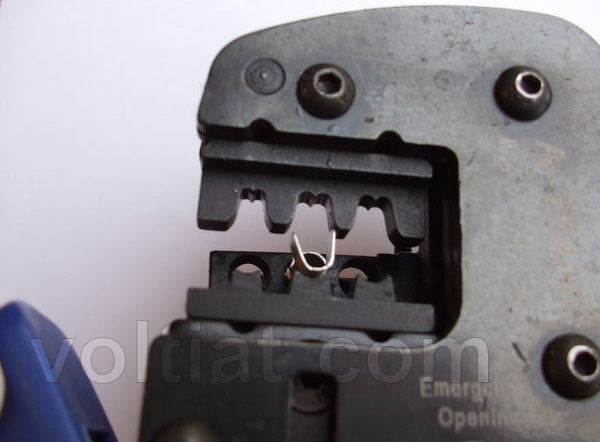

الخطوة الثانية: تثبيت طرف الكابل بموصل MC4
- استعن بأداة التثبيت في تثبيت طرف الكابل المعرى بمعدن موصل MC4.
- ثبت المعدن جيداً مع الموصل.
الخطوة الثالثة: إدخال ملحقات الموصل في الكابل
- إدخال ملحقات الموصل من غلاف بلاستيكي ومشبك.
الخطوة الرابعة: إدخال موصل MC4 بالكابل
- ادخل الكابل بالموصل بعناية إلى أن تسمع صوت طقة، وهنا نكون قد ثبتنا الموصل مع كابل اللوح الشمسي.

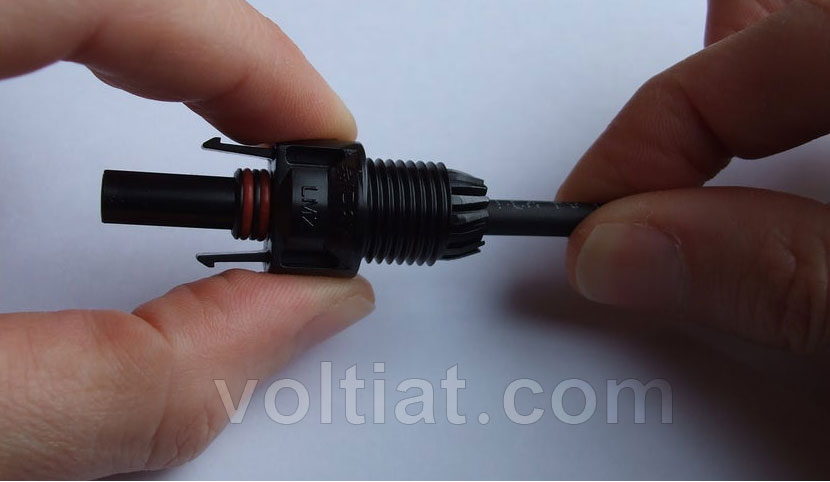

الخطوة الخامسة: التحقق من تثبيت الموصل جيداً
- تحقق من مدى متانة التوصيل، ومن تساوى الختم المطاطي مع أطراف البلاستيك حول الكابل.
وينطبق نفس الخطوات على الموصل الآخر لوصلات MC4
