الكابل الكهربائي كم أمبير يتحمل؟ سؤال يكثر تداوله عبر مواقع التداول الاجتماعي خاصة في الدورات الكهربائية.
كثيراً منا يبحث عن جداول سعة التيار للكابل الكهربائي من أجل تحديد مقطع الكابل وأقصى أمبير يتحمله دون أن يرتفع حرارته ويحترق.
هناك عدة عوامل مؤثرة بشكل كبير على اختيار الكابل الكهربائي حسب أمبير الحمل سنتعرف عليها في هذا المقال، تابعوا معنا.
العوامل المؤثرة على اختيار الكابل الكهربائي
عند حساب أمبير الأحمال الكهربائية المتوسطة والكبيرة، لا يمكن الاعتماد فقط على الجداول الجاهزة أو الجداول التي تضعها الشركة المصنعة، بل هناك عدة عوامل رئيسية تؤثر على اختيار الكابل الكهربائي منها:
- مقطع الكابل الكهربائي (mm²).
- نوع العزل (PVC أو XLPE)، من المعلوم أن كابلات XLPE تتحمل تيار أعلى من كابلات PVC.
- طريقة تمديد الكابل الكهربائي: مدفون تحت الأرض أم داخل المواسير أم معلق في الهواء.
- درجة الحرارة المحيطة بالكابل الكهربائي: كلما ارتفعت درجة الحرارة المحيطة بالكابل قلت قدرته على التحمل.
- عدد الكابلات المتجاورة: إذا كان هناك أكثر من كابل متقاربين يفضل أخذ معامل التصحيح لذلك.
ويبقى السؤال الأهم: هل نحتاج إلى معامل تصحيح الكابلات أو الأسلاك للتمديدات المنزلية أم نكتفي بجداول أمبير الكابلات الكهربائية؟
الإجابة: في التمديدات الكهربائية المنزلية ليس بالضرورة أتخاذ إجراءات معامل التصحيح كخطوة أساسية بل نأخذ فقط هبوط الجهد في هذه الحالة.
ويرجع سبب ذلك إلى أن الأحمال المنزلية محدودة وذات قدرات صغيرة، ولا تحتاج إلى الكثير من الكابلات مقارنة بالمصانع أو المولات.
بالتالي نكتفي بوضع هامش أمان للكابلات بنسبة 20% فوق سعة القاطع الكهربائي، مع حساب هبوط الجهد في حال كان هناك مسافة كبيرة بين المصدر والحمل الكهربائي.
الكابل الكهربائي كم أمبير يتحمل

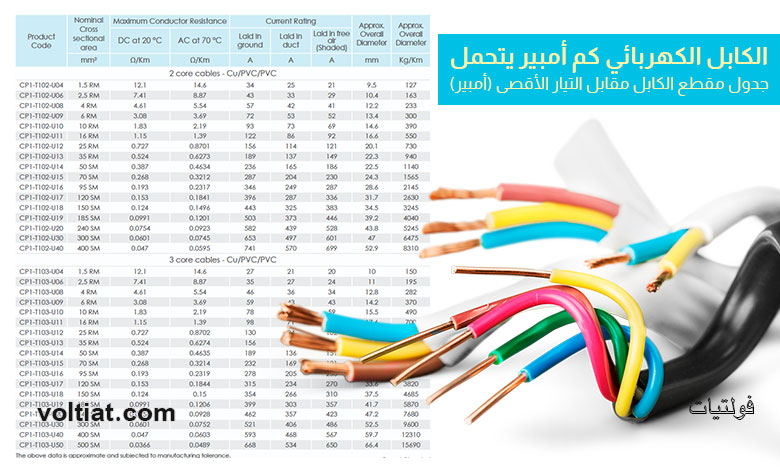

جدول مقطع الكابل مقابل التيار الأقصى (أمبير)
نلاحظ من الجدول أعلاه أن الكابل الكهربائية 1.5 متعدد بموصلات نحاسية مجدولة معزولة بPVC يتحمل تيار حتى 28 أمبير إذا تم دفنه تحت الأرض، أو 21 أمبير إذا تم تمديده بالهواء أو 22 أمبير إذا كان داخل ماسورة أو أنبوب.
وننوه إلى أن الجداول تختلف حسب كل شركة ووفق ظروف التمديد، ويفضل مراجعة الشركة المصنعة للكابلات الكهربائية واستخدامها كمرجع في التصميمات الكهربائية.
تأثير طريقة التمديد على الأمبير
هناك علاقة قوية بين طريقة تمديد الكابل وسعة الأمبير (أقصى أمبير يتحمله)، وكما ذكرنا أن مساحة مقطع كابل 2.5 يمكنه تحمل 36 أمبير إذا كان ممدود تحت الأرض، في حين تمديده في الهواء يكون أقصى تيار له 25 أمبير.
تأثير طول الكابل على الأمبير
طول الكابل لا يعمل على نقص قدرته الحرارية، بمعنى آخر الكابل يكون قادر على تحمل أمبيره المكتوب بالجدول، ولكن الطول له علاقة أكبر بمقاومة الكابل، بالتالي كلما زادت مقاومة الكابل يحصل ما يسمى بهبوط الجهد.
ماذا يحدث عند حصول هبوط حاد في الجهد على طرفي الحمل الكهربائي؟
ما يحصل هو أن المقاومة تزيد بالتالي يحصل هبوط الجهد عند الحمل الكهربائي، ما يتسبب في زيادة الأمبير على الأجهزة مؤدياً إلى سخونه الكابل.
ولهذا السبب عندما تضع يدك على الكابل ستجده ساخن، قد يكون طول الكابل أحد الأسباب.
أسئلة شائعة
كم أمبير يتحمل كابل 4 ملم؟
إذا كان الكابل نحاسي PVC متعدد، يمكنه تحمل تيار كهربائي حتى 36 أمبير إذا تم تمديده في الهواء.
كيف اختار الكابل المناسب للحمل؟
يتم اختيار الكابل المناسب للحمل باتباع عدة خطوات رئيسية وهي:
- حساب أمبير الحمل الكهربائي.
- اختيار سعة القاطع المناسب.
- البحث في الجدول الخاص بالشركة المصنعة عن كابل كهربائي قادر على تحمل تيار الحمل الكهربائي ويراعي أن يكون أعلى من تيار سعة القاطع المقننة بنسبة 1.2%
- حساب هبوط الجهد والتأكد من عدم تجاوزه عن 5%، وإن زاد اختيار مقطع أكبر وإجراء حساب هبوط الجهد مرة أخرى عند كل اختيار.
قد يهمك: حساب هبوط الجهد في الكابلات
المصدر: السويدي إليكتريك
