التوصيلات الكهربائية لأجهزة تكييف كاريير (السبليت)، نستعرض معكم مخطط التوصيلات الكهربائية اللازمة عند تركيب مكيفات كاريير سبليت أو المكيفات السقفية.
أهمية التوصيلات الكهربائية للمكيفات
تكمن الأهمية في فهم مخطط التوصيلات الكهربائية التي تضعها الشركة المصنعة (شركة كاريير) لإرشاد فني تركيب مكيفات الهواء في ما يجب فعله من توصيلات كهربائية بين الوحدتين (الوحدة الداخلية والخارجية).
ونعتمد غالباً على مخططات التوصيل عند فك وتركيب مكيفات سبليت أو في حال حدوث عطل ما بالدائرة الكهربائية.

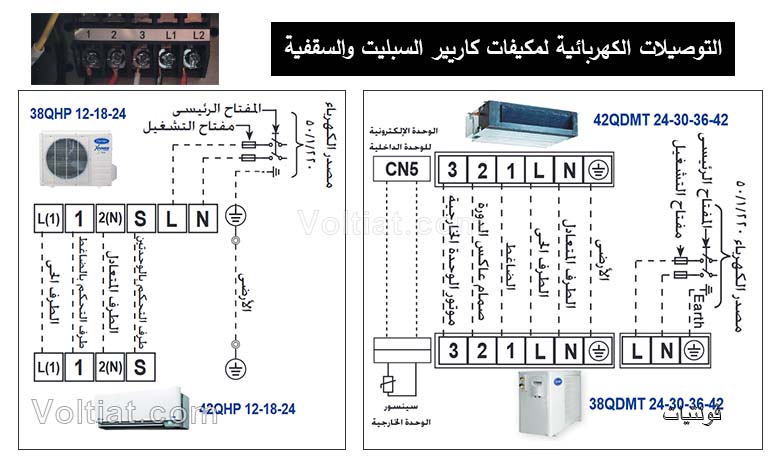

التوصيلات الكهربائية لأجهزة تكييف كاريير (السبليت)

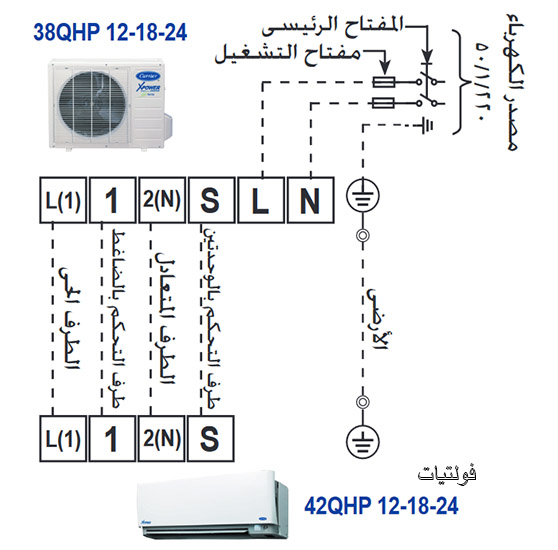

مخطط التوصيلات الكهربائية لأجهزة تكييف كاريير (السبليت)
عند إجراء صيانة للمكيف أو نقل المكيف أو تركيب مكيف جديد، ستحتاج إلى مخطط التوصيلات لتتعرف على طريقة التوصيل بالطريقة الصحيحة.
كما هو ملاحظ في المخطط أعلاه لإحدى أجهزة تكييف كاريير موديل 42QHP 12-18-24، حيث تعتمد عملية التوصيل بناءً على المخطط بين أطراف الوحدة الداخلية وأطراف الوحدة الخارجية.
حيث يوضح المخطط وظائف كل طرف كالتالي:
- طرف L: خط الفاز من مصدر الكهرباء بعد مفتاح التشغيل.
- طرف N: خط النيوترال.
- طرف S: طرف التحكم بالوحدتين.
- طرف 2 (N طرف المتعادل
- طرف 1: طرف التحكم بالضاغط.
- طرف L1(1): الطرف الحي
ملاحظات مهمة:
- تحقق من جهد مصدر الكهرباء وتوافقه مع جهد المكيف التشغيلي.
- تأكد من وجود مفتاح تشغيل خاص لأجهزة التكييف وقادر على تحمل قدرة المكيف.
- تحقق من توافق المفتاح الرئيسي مع حمل التكييف.
- يتم إجراء التوصيلات الكهربائية بين الوحدتين الخارجية والداخلية قبل توصيل مصدر الكهرباء.
يجب توصيل طرفي الفاز والنيوترال في الأطراف المخصصة طبقاً لإرشادات التوصيل الكهربائي الملصقة على كل من الوحدتين الخارجية والداخلية.
تنويه: يفضل استشارة فني تركيب مكيفات من أجل عمل التوصيلات الكهربائية اللازمة بين الوحدتين.

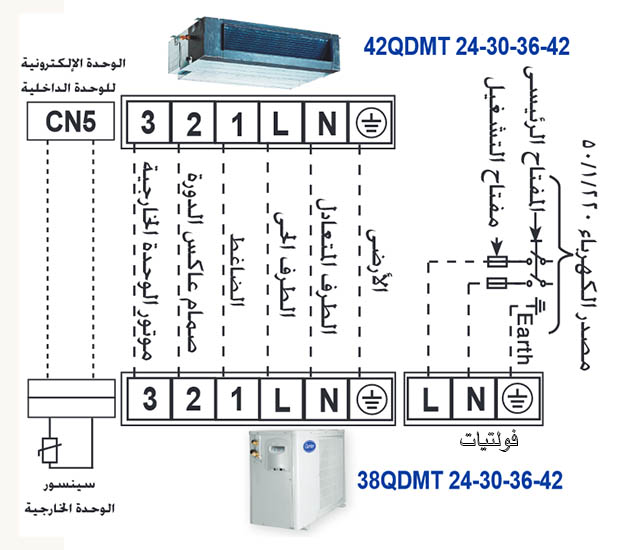

مخطط توصيل الكهرباء لأجهزة تكييف سقفية
موديلات أجهزة تكييف كاريير 42QMT 24-30-36-42، حيث إن الأرقام 24 و30 و36 و42 تمثل سعة كل مكيف منفصل.
نلاحظ من المخطط أن آلية التوصيل يختلف قليلاً ولكنه نفس المبدأ، حيث يتم توصيل مصدر التغذية 1 فاز مع طرفي الفاز والنيوترال، مع مراعاة توصيل خط التأريض.
ويوصل سلك الضاغط بين الوحدتين، وكذلك صمام عاكس الدورة وماتور الوحدة الخارجية، إضافة إلى سنسور الوحدة الخارجية.

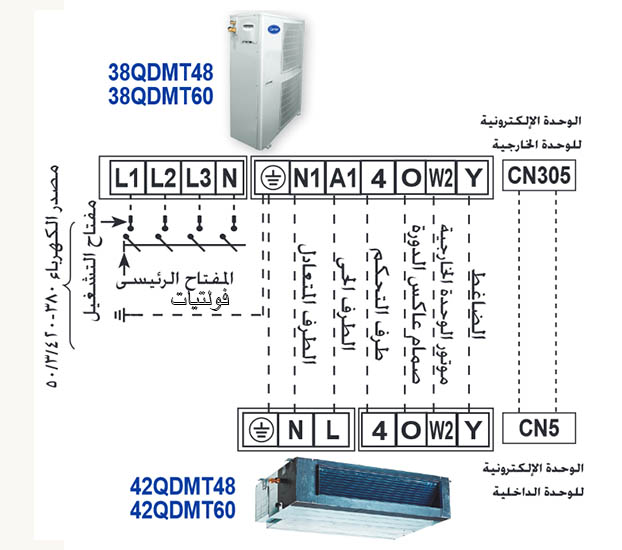

مخطط توصيل أجهزة التكييف الكبيرة
إليك موديل أجهزة تكييف الهواء المنفصلة كاريير 42QDMT48 و42QDMT60 والفرق بينهما في السعة فقط، ولكن من ناحية التوصيل فكلاهما نفس الطريقة، وتتم عملية التوصيل كالتالي:
- أطراف التوصيل L1-L2-L3-N: أطراف مصدر الكهرباء 3 فاز.
- طرف التوصيل الأرضي.
- طرف N1: الطرف المتعادل.
- طرف A1: الطرف الحي.
- طرف رقم 4: طرف التحكم.
- طرف O: طرف صمام عاكس الدورة.
- طرف W2: ماتور الوحدة الخارجية.
- طرف Y: الضاغط.
ملاحظة: تأكد من فصل مصدر التيار الكهربائي قبل البدء في تنفيذ التوصيلات اللازمة بين الوحدتين الداخلية والخارجية.
