ريليه التيار ومكثف التقويم للضاغط، في كثير من ضواغط التبريد يتطلب تركيب ريليه التيار مع مكثف التقويم بهدف تقويم الضاغط لحظة التشغيل.
لكي تقوم بتشغيل الضاغط لا بد من تركيب المجموعة الكهربائية المناسبة لها، وقد تكون هذه المجموعة مكونة من ريليه تيار أو ريليه حراري.
نستعرض معكم في هذا المقال شرح مفصل عن ريليه التيار ومكثف التقويم للضاغط من حيث التكوين وطريقة التوصيل وهل يمكن الاستغناء عن مكثف التقويم في تشغيل الضاغط أم لا؟ تابعوا معنا.
قبل الدخول في التفاصيل يجب الاطلاع على المواضيع التالية:
ريليه التيار ومكثف التقويم للضاغط
ما هو ريليه التيار؟
هو عنصر كهربائي يعمل على توصيل ملف التقويم لحظة بدء تشغيل الضاغط فقط، ثم يفصله بعد انخفاض تيار البدء العالي ويستمر الضاغط في العمل خلال ملف التشغيل فقط دون التقويم.
ما هو مكثف التقويم؟
يسمى أيضاً بمكثف البدء، ووظيفته العمل على إعطاء الضاغط العزم الكافي لدورانه لحظة بدء التشغيل حتى وصول سرعة المحرك إلى 75% من حركته النهائي وخفض الأمبير المسحوب، ثم يخرج عن الدائرة عن طريق ريليه التيار أو أي أداة أخرى.
أطراف ريليه التيار
يحتوي على طرفين للضاغط (تشغيل وتقويم)، وطرف من الخلف للتغذية، في حين الريليه الذي يركب معه مكثف التقويم فيكون له من الخلف طرفين لتوصيل المكثف.

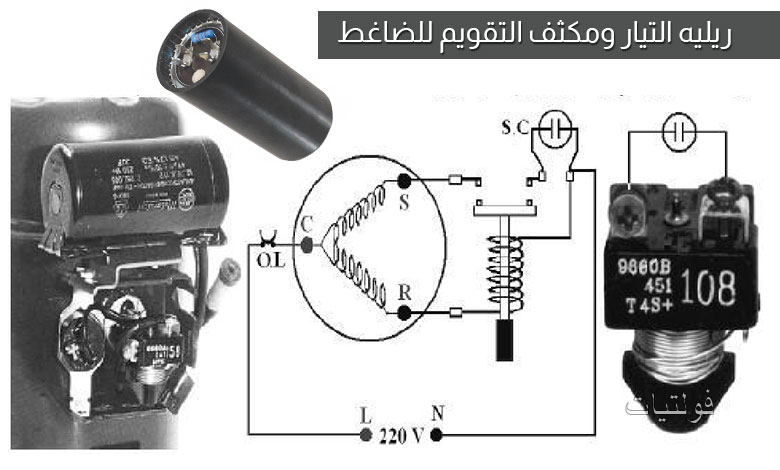

‘توصيل مكثف التقويم مع ريليه التيار
يتصل مكثف التقويم على التوالي مع كونتاكت الريليه، ومن ثم بملفات التقويم بحيث أنه عند توصيل كونتاكت الريليه يتم توصيل ملفات التقويم والمكثف على التوالي بهدف زيادة عزم التقويم.
وعند فصل كونتاكت الريليه بعد أن يشتغل الضاغط يتم فصل ملفات التقويم ومكثف التقويم.
هل يمكن الاستغناء عن مكثف التقويم؟
إن وجود مكثف التقويم مفيد وجيد للضاغط، ولكن ليس بالضرورة، حيث يمكن تشغيل الضاغط دون وجود مكثف التقويم في حالة الاضطرار.
بالتالي يمكن التخلي عنه وتوصيل كوبري سلك بدلاً منه بين طرفي الريلاي المخصصين لتويصل مكثف التقويم.
ويوجد بعض أنواع الريليه يتصل بها قطعة سلك بترامل أو قطعة حديد بمثبتين بحيث أنه يمكن توصيل الريليه دون مكثف التقويم.
وعند الرغبة بتوصيل مكثف التقويم يتم توصيله بدلاً من الكوبري.
ولكي تفحص الريليه يتم رفع كابستور التقويم وتوصيل سلك بين طرفيه، وقياسه كما هو موضح في مقال: طريقة فحص ريليه التيار.
ملحوظة: غالباً يكون كباستور التقويم منتشر في الضواغط ذات القدرات الكبيرة نسبياً مثل: الثلث والنصف حصان.
