اختيار الفيوز المناسب للألواح الشمسية، من الضروري تركيب معدات حماية بين مكونات المنظومة الشمسية، أبرزها الفيوزات والقواطع الكهربائية إضافة إلى الخانق الكهربائي.
فما هي الخطوات المتبعة في اختيار الفيوز المناسب للألواح الشمسية؟ تابعوا معنا المقال لنتعرف إلى تفاصيل أكثر حول هذا الموضوع المهم.
أهمية الفيوزات في الأنظمة الشمسية
إن استخدام الفيوزات في حماية الألواح الشمسية له دور رئيسي ومهم في تجنب الأعطال المحتملة من نشوء تيار عكسي نتيجة وجود بعض الألواح التالفة ضمن المنظومة، ما يؤدي إلى نشوب حريق نتيجة ارتفاع الحرارة.
وللفيوز أهمية أخرى أيضاً وهو حماية الألواح الشمسية من تيار القصر (بالإنجليزية: Short Circuit)، والتيار الزائد.
ويمكن اختيار الفيوز المناسب من خلال البحث في النشرة الفنية للوح الشمسي عن العبارة “Max. Series Fuse Rating”.
وننوه إلى نقطة مهمة وهي أن فيوزات حماية الألواح الشمسية دي سي DC وليس آي سي AC.
خطوات تحديد الفيوز المناسب
إليك الخطوات المتبعة في تحديد الفيوز المناسب لحماية الألواح الشمسية:
- أولاً: تحديد تيار التشغيل للوح الشمسي
- ثانياً: تحديد عدد الألواح أو السلاسل (بالإنجليزية: Strings) المتصلة على التوازي (بالإنجليزية: In parallel).
- ثالثاً: تحديد تيار الفيوز المناسب
- رابعاً: تحديد موقع ونوع الفيوز
تحديد تيار التشغيل للوح الشمسي
يتم ذلك بالرجوع إلى بيانات اللوح الشمسي التي توفرها لك الشركة المصنعة، والبحث عن تيار القصر للوح (Isc) والتيار التشغيلي القصوى للوح عند العمل (Imp) عند ظروف التشغيل المثالية STC.
تحديد سلسلة الألواح المتصلة بالتوازي
الغرض من هذه الخطوة تحديد إجمالي تيار الألواح الشمسية أو إجمالي تيار السلسلة الواحدة.
ويمكن توصيل فيوز DC مناسب لكل سلسلة ألواح على حدة، للتسهيل في أعمال الصيانة والحصول على حماية أفضل.
وفي الأنظمة الكبيرة التي بها سلاسل ألواح يتم توصيل لكل سلسلة فيوز مناسب، مع مراعاة تحمل تحمله للجهد العالي الذي عادة ما يكون 600 فولت أو 1000 فولت.
تحديد تيار الفيوز المناسب
يراعي أن يكون تيار الفيوز أكبر من التيار التشغيلي القصوى للوح بمقدار 150%، بمعنى إذا كان تيار اللوح الشمسي يساوي 17 أمبير عندها يجب تركيب فيوز سعة 30 أمبير.
وفي حال تم توصيل لوحين توازي، وأردنا تركيب فيوز واحد فقط يجب اختيار فيوز بسعة تيار أكبر من إجمالي تيار اللوحين بنسبة 50%.
ويمكن حساب تيار الفيوز المناسب كالتالي:
تيار الفيوز= تيار القصر للوح (Isc) × 1.5
تحديد موقع ونوع الفيوز

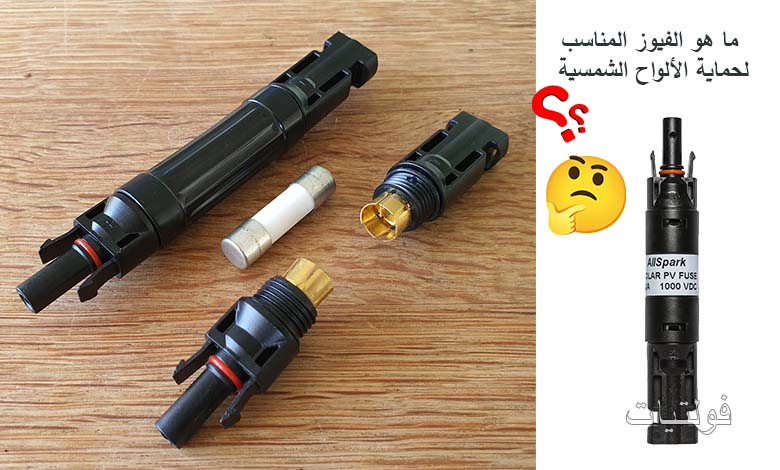

يفضل تركيب أم سي فور فيوز (MC4 fuse) بحيث تكون قريبة من الألواح الشمسية لضمان حماية كل سلسلة من الألواح الشمسية، وهي عبارة عن وصلة MC4 مندمجة مع فيوز حماية بتيار معين.
ويوجد نوع آخر من فيوزات الألواح الشمسية، وهي فيوزات DC يتم تركيبها داخل لوحة تجميع.
ومن حيث النوع يراعي أن يكون الفيوز مخصص لحماية دوائر التيار المستمر DC؛ لأن الطاقة المنتجة من الألواح الشمسية تكون على شكل تيار مستمر DC وليست تيار متردد AC.


ملاحظات مهمة:
- يجب الرجوع إلى الداتا شيت الخاص باللوح الشمسي لمعرفة قيمة الفيوز المناسب للوح الشمسي والتوصيات التي تحددها الشركة المصنعة.
- تأكد من أن الفيوز متوافق مع المعايير الدولية مثل: IEC 60269-6.
اختيار الفيوز المناسب للألواح الشمسية
إذا توفر لنا لوح شمسي قدرة 500 واط من كنديان سولار، موديل CS3Y-500MS، فإن الفيوز المناسب:
تيار الفيوز= تيار القصر للوح (Isc) × 1.5
= 11.77 × 1.5
= 17.65 أمبير
أقرب فيوز DC متوفر في السوق 20 أمبير
للتحقق من ذلك بالرجوع إلى نشرة بيانات اللوح الشمسي أو الداتا شيت، ستجد أن الشركة المصنعة توصي بوضع فيوز 20 أمبير.
