فكرة عمل تايمر الثلاجة، يعد تايمر الثلاجة أحد مكونات الدائرة الكهربائية للثلاجة مثل: ثلاجة النوفروست.
سنتعرف في هذا المقال عن فكرة عمل تايمر الثلاجة، وطريقة توصيله بالدائرة الكهربائية، وهل يوجد أنواع أخرى منه أم لا؟

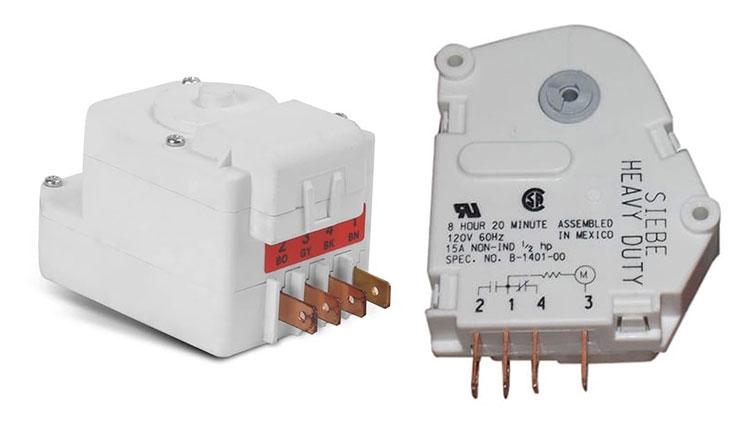

ما هو تايمر الثلاجة؟
هو عنصر كهربائي له عدة أطراف يتحكم في توصيل وفصل التيار عن بعض مكونات الدائرة الكهربائية للثلاجة وفق مدة زمنية محددة.
ويقوم التايمر على تنظيم مدة التبديل بين الضاغط والهيتر بحيث يتم تشغيل الضاغط 6 ساعات، ثم 15 دقيقة لتوصيل الهيتر.

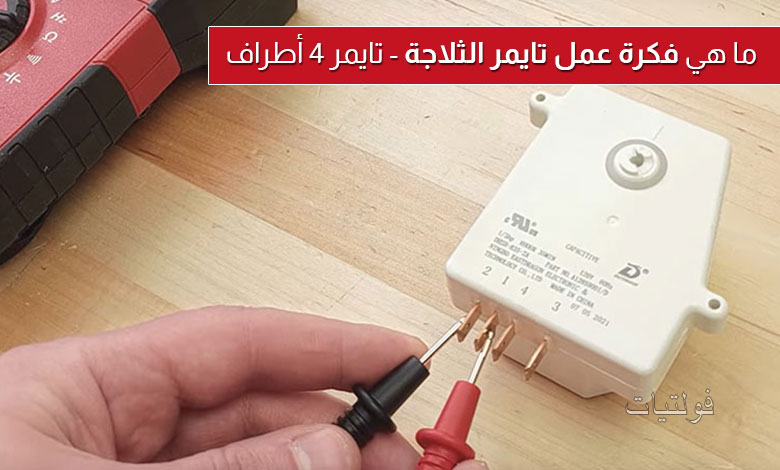

فكرة عمل تايمر الثلاجة
يتم فكرة عمله وفق التسلسل التالي:
- عند توصيل الثلاجة بمصدر الكهرباء سوف يبدأ محرك التايمر الصغير في العمل.
- آليه العمل به يتم بتوصيل الضاغط كفرضية مدة 6 ساعات بشكل متواصل من خلال وصل نقطة رقم 3 مع النقطة رقم 4، ما يسمح بمرور التيار للضاغط.
- بعد انقضاء المدة المحددة بالتايمر يتم فضل الضاغط ليقوم فوراً بالتبديل من نقطة رقم 3 إلى نقطة رقم 2، وبهذه الخطوة يتم توصيل الهيتر بدل الضاغط.
- يتم تغذية ماتور التايمر بتوصيل الكهرباء بالنقطتين رقم 1 و 3.
وللتوضيح أكثر حول أطرافه، يوجد للتايمر 4 أطراف وهي:
- طرف الكباس رقم 4.
- طرف السخان رقم 2.
- طرف موتور رقم 1.
- طرف المشترك رقم 3.
ويتم توصيل خط الكهرباء الحار (L) بالطرف المشترك رقم 3، ويعود طرف الموتور رقم 1 إلى خط التيار النيوترال (N).
أما طرف كونتاكت رقم 4 فيتصل بالضاغط، وبملف مروحة المبخر معاً، وطرف كونتاكت السخان رقم 2 يكون متصل بالثرموديسك ومنه إلى السخان.
وتوصل هذه الدائرة لثلاجات النوفروست ذات مؤقت 4 أطراف والسخان يعمل بزمن محدد.
طريقة فحص تايمر الثلاجة
يمكن فحص تايمر الثلاجة بإتباع الخطوات التالية:
- توصيل طرفي ملف التايمر بمصدر الكهرباء (رقم 1 و 3).
- الطرف 3 هو المشترك المغذي للأطراف 2 و4.
- ضع مصباحين بحيث يتم توصيل أحد طرفي المصباح الأول بالنقطة رقم 2، وطرف المصباح الثاني بالنقطة رقم 4.
- ستجد أن التيار يمر من النقطة رقم 3 للنقطة رقم 2.
- ادر ذراع محرك التايمر يجب أن يتم تبديل نقاط التوصيل من النقطة رقم 2 للنقطة رقم 4.
- بهذا يتم توصيل المصباح الثاني من خلال تمرير التيار الكهربائي من النقطة المشتركة 3 للنقطة رقم 4.

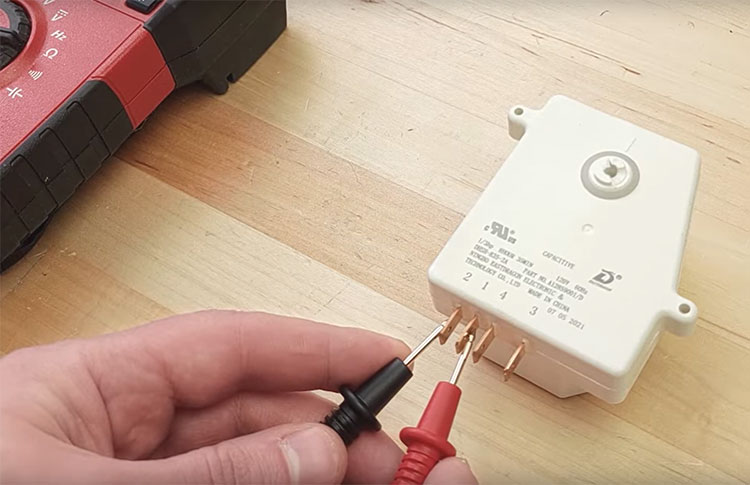

ويمكن فحصه أيضاً بخطوات أكثر أمان بواسطة جهاز الملتميتر بوضعه على خاصية التوصيله.
ثم نقوم بوضع أحد مجسي القياس بالنقطة رقم 2 في حين الطرف الآخر بالنقطة رقم 3، إذا أعطى توصيله، فهذا دليل على توصيل الطرف 3 مع الطرف 2.
ويجب أن لا يكون هناك توصيله بين الطرفين 3 و 4، وإلا قد يكون التايمر تالف.
الآ وبكل حذر لف المسمار الخلفي بمفك، وتكرار الفحص مرة أخرى، يجب أن يعطي توصيله بين الطرفين 3 و 4، في حين لا يوجد توصيله بين الطرفين 3 و2.
