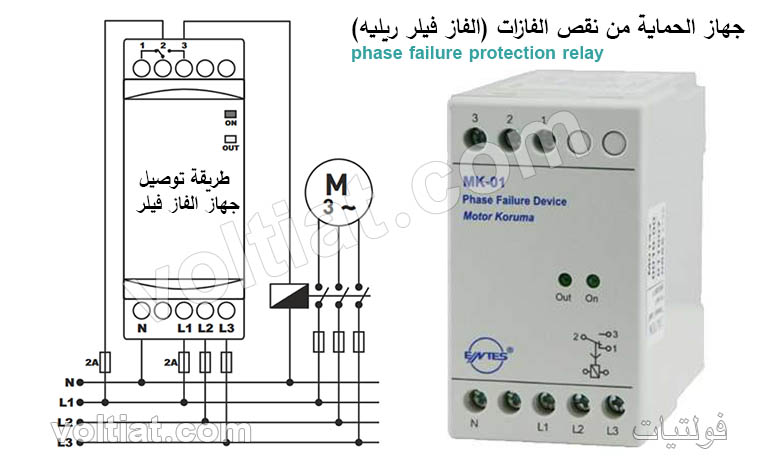

ما هو جهاز حماية الفاز فيلر؟ وطريقة توصيله، يعتبر جهاز الفاز فيلر أحد أهم عناصر الحماية الكهربائية، ويسمى بجهاز الحماية من نقص إحدى الفازات، ولهذا فهو جهاز مخصص للكهرباء 3 فاز.
ولكن السؤال متى نستخدم هذا الجهاز؟ وما أهمية وجوده في اللوحات الكهربائية؟ كل ذلك سنتعرف ضمن مقال ما هو جهاز حماية الفاز فيلر؟ وطريقة توصيله
ننصحك بقراءة موضوع: الفرق بين اندر فولتاج والفاز فيلر والسيكونس ريلية
ما هو جهاز الفاز فيلر؟
هو جهاز مخصص لحماية الأحمال الكهربائية 3 فاز من نقص إحدى فازات التغذية، ويطلق عليه جهاز الحماية من نقص الفازات.
وجهاز الفاز فيلر (بالإنجليزية: phase failure protection relay) مهم جداً في حماية المحركات الكهربائية 3 فاز على وجه الخصوص، إذ يفصل مصدر الكهرباء فوراً عن أطراف المحرك.
ويتم فصل التيار عن المحرك بمجرد شعور الجهاز بوجود فقد في إحدى الفازات عندها يغير نقاط تلامسه مؤديا إلى فصل التيار عن ملف الكونتاكتور، بالتالي فصل نقاط تلامسه الرئيسية المغذية للمحرك الكهربائي.
استخدامات جهاز الفاز فيلر
هناك بعض الدوائر تحتاج إلى حماية من نقص الفازات والجهد المرتفع والمنخفض دون حماية الفاز سيكونس لأن هذا الجهاز يحمي من قلب الفازات، بالتالي لا يمكن توصيله في دوائر تشغيل المحرك 3 فاز يمين يسار.
ومن هنا جاءت أهمية البحث عن جهاز الحماية من نقص الفازات (الفاز فيلر) خاصة دون وجود حماية من الفاز سيكونس الخاص بالحماية من قلب الفازات.
طريقة توصيل جهاز الحماية من نقص الفازات

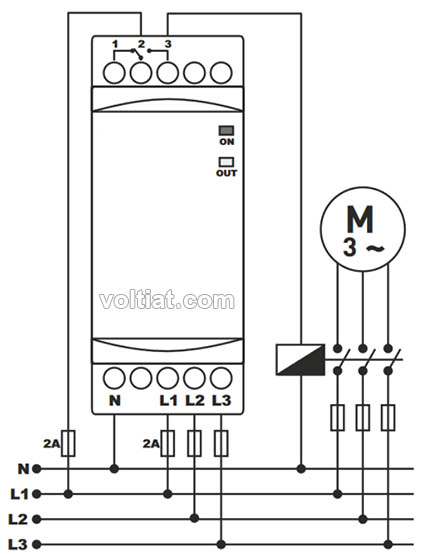

عملية توصيل جهاز الحماية من نفص الفازات (الفاز فيلر) لا يختلف عن طريقة توصيل جهاز الفاز سيكونس، والمخطط التالي يوضح لك طريقة توصيل الجهاز:
الخلاصة
- جهاز الفاز فلير هو جهاز حماية من نفص الفازات فقط.
- يستخدم في حماية المحركات الكهربائية 3 فاز أو أي حمل آخر شرط أن يكون 3 فاز من نقص الفازات.
- يستخدم هذا الجهاز على حدة مع دوائر تشغيل المحركات يمين يسار الذي لا يتطلب وجود حماية من قلب الفازات، والسبب أن عكس اتجاه دوران المحرك 3 فاز يتطلب قلب فازتين، ولهذا لا يمكن تركيب جهاز حماية من قلب الفازات.
- عملية توصيل جهاز الحماية من نقص الفازات سهلة جداً، وتتم عملية التوصيل كما هو موضح في المخطط أعلاه.
بهذا نكون قد أوجزنا لكم بشرح وافي عن ما هو جهاز حماية الفاز فيلر؟ وطريقة توصيله.
