تختلف أنواع الوحدات الداخلية في التكييف السبليت حسب مكان التركيب وطريقة توزيع الهواء داخل المكان. فهناك وحدات تركب أعلى الحائط، وأخرى في السقف أو الأرض، إضافة إلى وحدات الكاسيت والدكت المخفية.
ويعتمد تصميم الوحدة الداخلية على طريقة سحب الهواء وتبريده ثم دفعه مرة أخرى إلى الغرفة. كما يختلف مكان تركيب مروحة المبخر وشكلها حسب نوع الوحدة وتصميم الشركة المصنعة.
في هذا المقال نتعرف على أنواع الوحدات الداخلية للمكيف السبليت، وطريقة عمل دائرة الهواء في كل نوع، وأهم الفروق بينها.
كيف تعمل دائرة الهواء في الوحدة الداخلية للمكيف السبليت؟
تحتوي الوحدة الداخلية في التكييف السبليت على مجموعة من الأجزاء الأساسية المسؤولة عن حركة الهواء، وأهمها:
- ملف المبخر (Evaporator Coil).
- مروحة المبخر (Blower Fan).
- فلتر الهواء.
- موجهات توزيع الهواء.
- محرك مروحة المبخر.
يوضع محرك مروحة المبخر غالبًا أسفل أو خلف ملف المبخر، ويختلف موقعه وشكله حسب تصميم الوحدة الداخلية.
تعمل دائرة الهواء كالتالي:
- يدخل الهواء من فتحات السحب.
- يمر عبر فلتر الهواء لتنقيته.
- يمر فوق ملف المبخر ليتم تبريده.
- تدفعه المروحة إلى الخارج عبر موجهات الهواء.

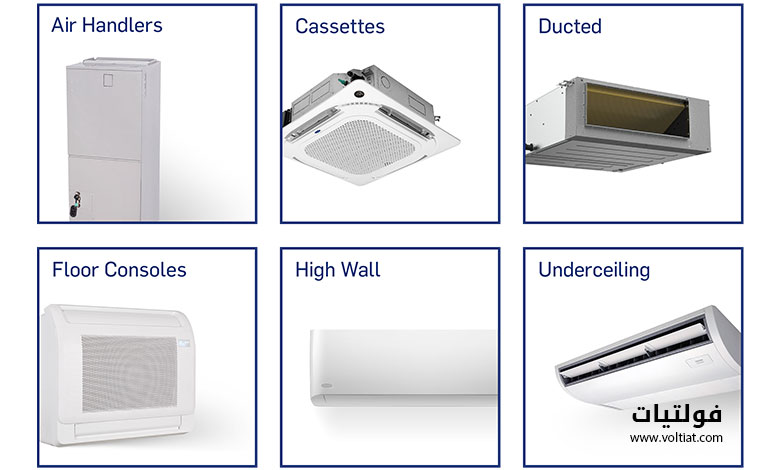

أنواع الوحدات الداخلية في التكييف السبليت
تتوفر الوحدات الداخلية للمكيف السبليت بعدة أشكال حسب مكان التركيب:
| نوع الوحدة | مكان التركيب |
|---|---|
| High Wall | أعلى الحائط |
| Cassette | داخل السقف المعلق |
| Ceiling | سقفي |
| Floor | أرضي |
| Free Stand | فري ستاند |
| Duct | داخل مجاري الهواء |
مكان الصورة:
ضع هنا صورة مقارنة تحتوي على الأنواع الستة مع كتابة الأسماء عليها من اليسار إلى اليمين.
وصف الصورة (Alt Text):
أنواع الوحدات الداخلية في التكييف السبليت هاي وول وكاسيت ودكت وأرضي سقفي
1- الوحدة الأرضية السقفية (Floor Ceiling)
تتميز الوحدة الأرضية السقفية بأن مروحة المبخر تكون أسفل ملف المبخر.
تقوم الوحدة بسحب الهواء من الشبكة الموجودة في الجزء السفلي، ثم تدفع الهواء المبرد من الفتحات العلوية المزودة بموجهات الهواء.
يمكن تركيب هذه الوحدة:
- على الأرض.
- بالقرب من أسفل الحائط.
- على السقف.
ولا يفضل تركيبها أعلى الحائط، لأن الهواء الخارج من أعلى الوحدة قد يصطدم بالسقف أو بأي عائق مثل الكمرات، مما يؤثر على توزيع الهواء داخل المكان.
ولهذا السبب تسمى وحدة أرضية سقفية لأنها مناسبة للتركيب الأرضي أو السقفي.
2- الوحدة الحائطية السقفية (Ceiling Wall)
في هذا النوع يتم سحب الهواء من الجزء السفلي للوحدة، بينما يخرج الهواء من الأمام.
لذلك لا تواجه الوحدة مشكلة اصطدام الهواء بالسقف، ويمكن تركيبها:
- على الحائط.
- أسفل السقف.
ملاحظة:
بعض الوحدات تأتي بموجهات هواء قابلة للتغيير، بحيث يمكن تركيبها حسب مكان الوحدة:
- عند التركيب الأرضي أو السقفي يتم وضع الموجهات في الجزء العلوي.
- عند تركيبها أعلى الحائط يتم وضع الموجهات في الأمام.
3- وحدة الهاي وول (High Wall)
تعد وحدة High Wall أكثر أنواع الوحدات الداخلية انتشارًا في المنازل.
تم تصميمها للتركيب أعلى الحائط فقط، حيث:
- يتم سحب الهواء من الجزء العلوي أو الأمامي.
- يتم طرد الهواء من الجزء السفلي.
تتميز هذه الوحدة بعدة مزايا:
- حجم صغير.
- وزن خفيف.
- شكل جمالي مناسب للغرف.
- سهولة التركيب.
وغالبًا تستخدم في التدفئة نظام الصمام العاكس (Reverse Valve) بدل السخان الكهربائي، بسبب صغر حجم الوحدة وعدم توفر مساحة كافية لتركيب سخان داخلي.
4- وحدة الكاسيت (Cassette)
وحدة الكاسيت هي وحدة داخلية يتم تركيبها داخل الأسقف المعلقة، بينما تبقى الوحدة الخارجية مشابهة لباقي أنظمة التكييف السبليت.
تتميز بأنها:
- توفر توزيع هواء في عدة اتجاهات.
- مناسبة للمكاتب والقاعات.
- لا تحتاج إلى مساحة على الجدار.
طريقة تشغيل مراوح الكاسيت:
تختلف التصميمات حسب الشركة المصنعة:
- بعض الأجهزة تستخدم ثلاث ريش للمروحة.
- أحيانًا تعمل ريشتان بمحرك واحد والريشة الثالثة بمحرك آخر.
- بعض الأجهزة تستخدم محركًا واحدًا لتشغيل جميع الريش.
في حالة استخدام محرك واحد يتم تمديد محور المحرك باستخدام جلبة، ويتم دعم نهاية المحور بسبب زيادة الحمل الناتج عن تركيب أكثر من ريشة.
5- وحدة الفري ستاند (Free Stand)
وحدة الفري ستاند هي وحدة داخلية قائمة بذاتها، وتستخدم غالبًا في:
- القاعات الكبيرة.
- الصالات.
- الأماكن التي تحتاج تدفق هواء قوي.
تتميز بقدرتها على توزيع كمية كبيرة من الهواء بسبب حجمها الأكبر مقارنة بالوحدات الحائطية.
6- وحدة الدكت (Duct)
وحدة الدكت يتم تركيبها داخل السقف أو خلف الجدران، ويتم توزيع الهواء من خلال مجاري الهواء.
تتميز بأنها:
- مخفية بالكامل.
- مناسبة للفلل والمباني التجارية.
- تعطي مظهرًا جماليًا بسبب عدم ظهور الوحدة الداخلية.
فلتر الهواء في التكييف السبليت
يشبه فلتر الهواء في الوحدة الداخلية للمكيف السبليت فلتر مكيف الشباك.
يتم تركيبه في منطقة سحب الهواء، وتختلف طريقة فك وتركيب الفلتر حسب تصميم الجهاز.
وظيفته:
- إزالة الغبار.
- حماية ملف المبخر.
- تحسين جودة الهواء.
موجهات الهواء في الوحدة الداخلية
تستخدم موجهات الهواء للتحكم في اتجاه الهواء الخارج من الوحدة.
وتنقسم إلى:
- موجهات يدوية.
- موجهات أوتوماتيكية.
وفي بعض الأجهزة يوجد أكثر من محرك:
- محرك لتحريك الموجهات.
- محرك لفتح وإغلاق بوابات الهواء (Louver).
هل تختلف الوحدة الخارجية حسب نوع الوحدة الداخلية؟
رغم اختلاف أشكال الوحدات الداخلية في التكييف السبليت، فإن الوحدة الخارجية تعتمد على نفس النظام الأساسي في معظم الأنواع.
الاختلاف الرئيسي يكون في:
- تصميم الوحدة الداخلية.
- طريقة توزيع الهواء.
- مكان التركيب.
أما الوحدة الخارجية فتظل مسؤولة عن:
- ضغط وسيط التبريد.
- طرد الحرارة.
- تشغيل الضاغط.
الخلاصة
تعتمد كفاءة التكييف السبليت على اختيار الوحدة الداخلية المناسبة للمكان. فالوحدة الهاي وول تناسب الغرف والمنازل، بينما تناسب وحدات الكاسيت والدكت المكاتب والمباني الكبيرة.
ورغم اختلاف التصميمات، تعمل جميع الوحدات بنفس المبدأ الأساسي: سحب الهواء، تبريده عبر ملف المبخر، ثم إعادة توزيعه داخل المكان.
أسئلة شائعة
تتوفر الوحدات الداخلية في التكييف السبليت بعدة أنواع، وهي: وحدة الهاي وول (High Wall)، والوحدة الأرضية السقفية، والوحدة الحائطية السقفية، ووحدة الكاسيت (Cassette)، ووحدة الفري ستاند (Free Stand)، ووحدة الدكت (Duct). ويختلف كل نوع من حيث مكان التركيب وطريقة سحب الهواء وتوزيعه داخل المكان.
تعمل دائرة الهواء في الوحدة الداخلية بسحب الهواء من الغرفة عبر فلتر الهواء، ثم يمر الهواء فوق ملف المبخر ليتم تبريده، وبعد ذلك تدفعه مروحة المبخر إلى الخارج من خلال موجهات الهواء، مما يضمن توزيع الهواء البارد بشكل متوازن داخل المكان.
لا، لا تختلف الوحدة الخارجية باختلاف نوع الوحدة الداخلية في معظم أنظمة التكييف السبليت، إذ تعتمد جميعها على نفس المبدأ الأساسي في دورة التبريد. ويقتصر الاختلاف على تصميم الوحدة الداخلية، ومكان تركيبها، وطريقة توزيع الهواء بما يتناسب مع طبيعة المكان.
