قد سمعت عن نوع محدد من المكثفات الكهربائية (الكباستورات)، ألا وهو مكثفات التقويم ذو المقاومة، ما هو وكيف يمكن فحصه؟ هذا ما سنتعرف عليه في هذا المقال … تابعوا معنا.
ما هو كباستور التقويم ذو المقاومة
الكباستور أو الكوندنسر أو المكثف هو جزء كهربائي يوصل على التوالي مع ملفات التقويم بهدف تقويم الضاغط لحظة بدء التقويم، ثم يستمر الضاغط في العمل بواسطة ملفات التشغيل فقط.
والغاية من وجوده بالدائرة هو زيادة عزم تقويم الضاغط أو المحرك، من خلال زيادة التيار لملفات التقويم، ما يزيد من شدة المجال المغناطيسي وعليه يزيد عزم تقويم الضاغط.
ويرجع سبب فصل ملفات التقويم ومكثف التقويم بعد مدة قصيرة من بدء تشغليه هو حماية الملفات من الاحتراق.

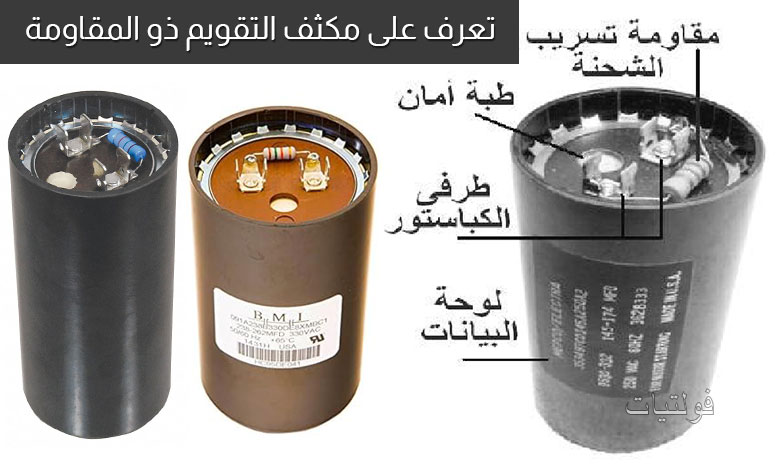

ولكن يوجد نوع آخر يطلق عليه كباستور التقويم ذو المقاومة، وهو جزء كهربائي مضاف إليه مقاومة ذات قيمة محددة قد تكون 15 كيلو أوم تقريباً.
وقد تم إضافة المقاومة للتغلب على ظاهرة الشرارة الكهربائية التي تحصل نتيجة التوصيل والفصل، وحصول الشرارة قد تسبب في تلف كونتاكت الريليه مع الوقت الطويل.
ولهذا السبب تم وضعه بهدف تفريغ شحنة الكباستور مع طرفيه بحيث يتخلص من الشرارة دون التأثير على كونتاكت الريليه لحظة الوصل والفصل.
قياس كباستور التقويم ذو المقاومة
لا يمكن على الإطلاق قياسه بواسطة الشحن، حتى إذا كان سليماً ويشحن عند توصيله بالكهرباء؛ وذلك لأنه عند عمل كوبري بين طرفيه فلن يحصل شرارة حيث تفرغ المقاومة الشحنة بنفس اللحظة.
ومن هنا نستنتج أن شحن كباستور التقويم ذو المقاومة لن يجدي نفعاً للتأكد من صلاحيته، ولهذا لا يمكن فحصه إلا بالأوم.
وننوه إلى أن مؤشر جهاز الأفوميتر لن يعود بعد ذلك لبداية التدريج كما في طريقة فحص كباستور التقويم العادي (دون المقاومة)، بل يعود لمسافة قصيرة ليثبت على قيمة مقاومة ما.
وهذا الارتداد للمؤشر هو ما يدل على أن الكباستور ذو المقاومة سليم.
