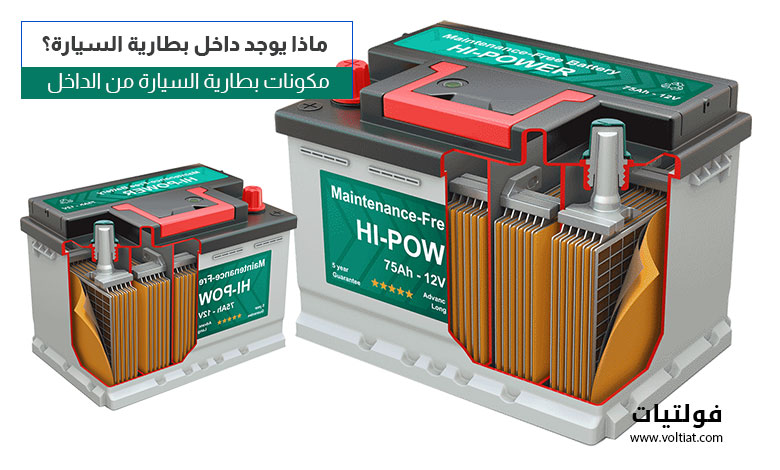

مكونات بطارية السيارة من الداخل: كيف تعمل بالتفصيل؟ عند تشغيل السيارة، تبدأ البطارية بإرسال تيار كهربائي قوي خلال لحظات قليلة لتشغيل المحرك وجميع الأنظمة الكهربائية. وعلى الرغم من أن بطارية السيارة تبدو كصندوق بلاستيكي بسيط، فإنها تحتوي في الداخل على مجموعة من الأجزاء الدقيقة التي تعمل معًا لتحويل الطاقة الكيميائية إلى طاقة كهربائية.
فهم مكونات بطارية السيارة يساعدك على معرفة طريقة عملها، وأسباب ضعف أدائها، والعوامل التي تؤثر في عمرها الافتراضي.
في هذا الدليل، سنتعرف بالتفصيل على أجزاء بطارية السيارة من الداخل، بداية من الهيكل الخارجي والخلايا، وصولًا إلى ألواح الرصاص والإلكتروليت المسؤول عن حدوث التفاعل الكيميائي.
ما هي مكونات بطارية السيارة الأساسية؟
تتكون بطارية السيارة التقليدية من عدة أجزاء رئيسية تعمل معًا لإنتاج الجهد الكهربائي المطلوب لتشغيل السيارة. وتشمل أهم هذه المكونات:
| المكون | الوظيفة الأساسية |
|---|---|
| الهيكل البلاستيكي | حماية الأجزاء الداخلية وتثبيتها |
| الغطاء العلوي | إغلاق البطارية وحماية الخلايا |
| الخلايا الكهربائية | إنتاج الجهد الكهربائي |
| ألواح الرصاص | تنفيذ التفاعل الكيميائي |
| الفواصل العازلة | منع حدوث قصر كهربائي |
| الإلكتروليت | نقل الأيونات بين الألواح |
| أطراف التوصيل | نقل التيار إلى النظام الكهربائي للسيارة |
تُعرف معظم بطاريات السيارات باسم بطاريات الرصاص الحمضية (Lead Acid Batteries)، لأنها تعتمد على ألواح الرصاص ومحلول حمض الكبريتيك لإنتاج الكهرباء.
الهيكل الخارجي لبطارية السيارة
أول جزء نراه عند فحص البطارية هو الغلاف البلاستيكي الخارجي. تتمثل وظيفته الأساسية في تثبيت جميع المكونات الداخلية وحمايتها من الصدمات والعوامل الخارجية.
في الجزء العلوي من البطارية يوجد:
- غطاء بلاستيكي محكم.
- طرف موجب (+) لتوصيل التيار الخارج من البطارية.
- طرف سالب (-) لإكمال الدائرة الكهربائية.
عند إزالة الغطاء العلوي، تظهر الخلايا الداخلية التي تمثل الجزء الأساسي المسؤول عن إنتاج الجهد الكهربائي.

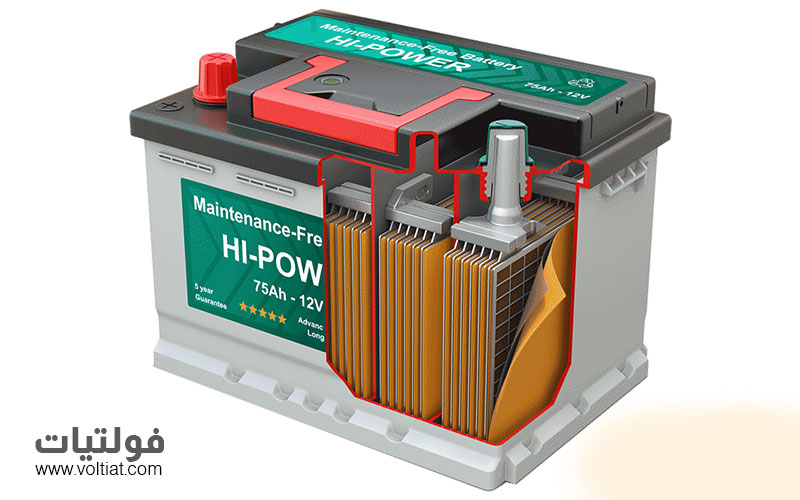

خلايا بطارية السيارة وعدد الفولتات
من أهم مكونات بطارية السيارة الداخلية الخلايا الكهربائية (Cells).
يتم تقسيم البطارية من الداخل إلى 6 حجرات منفصلة، وتفصل بين كل حجرة وأخرى جدران بلاستيكية عازلة.
تُعرف كل حجرة باسم خلية كهربائية، وتنتج كل خلية جهدًا يبلغ تقريبًا:
2.1 فولت من التيار المستمر (DC – Direct Current).
وبما أن البطارية تحتوي على ست خلايا متصلة على التوالي، فإن الجهد الإجمالي يكون:
2.1 × 6 = حوالي 12.6 فولت.
ويشبه هذا المبدأ توصيل عدة بطاريات صغيرة معًا، حيث يتم جمع جهودها للحصول على جهد أعلى.
كيف تتصل خلايا بطارية السيارة معًا؟
تتصل خلايا البطارية بطريقة تسمى التوصيل على التوالي (Series Connection).
في هذا الترتيب:
- يتم توصيل الطرف السالب للخلية الأولى بالطرف الموجب للخلية التالية.
- تستمر هذه العملية حتى ترتبط جميع الخلايا الست.
- ينتج عن ذلك جهد إجمالي يبلغ حوالي 12.6 فولت.
تنتقل الكهرباء بين الخلايا بواسطة أشرطة توصيل الألواح (Plate Straps)، وهي أجزاء معدنية مصنوعة من الرصاص.
يتم لحام هذه الأشرطة عبر الجدران البلاستيكية الداخلية لتكوين اتصال كهربائي بين الخلايا المختلفة.
ألواح الرصاص داخل بطارية السيارة: الجزء المسؤول عن إنتاج الكهرباء
تُعد ألواح الرصاص (Lead Plates) من أهم مكونات بطارية السيارة، لأنها الجزء الذي يحدث داخله التفاعل الكيميائي المسؤول عن توليد الطاقة الكهربائية.
تحتوي كل خلية داخل البطارية على مجموعتين من الألواح:
- ألواح موجبة (+).
- ألواح سالبة (-).
وترتبط هذه الألواح بواسطة أشرطة توصيل مصنوعة من الرصاص، حيث تجمع التيار الكهربائي وتنقله بين أجزاء البطارية المختلفة.
لا تكون الألواح عبارة عن صفائح رصاص صلبة بالكامل، بل يتم تصنيعها على شكل شبكات معدنية (Grid Structures).
والهدف من تصميم الشبكة هو:
- زيادة مساحة سطح اللوح.
- توفير مكان أكبر لحدوث التفاعل الكيميائي.
- تحسين توزيع التيار الكهربائي.
- تسهيل انتقال الإلكترونات داخل البطارية.
بعد تصنيع الشبكات، يتم تغطيتها بعجينة خاصة تحتوي على مواد فعالة مثل أكسيد الرصاص (Lead Oxide).
هذه العجينة هي الجزء الأساسي الذي يحدث فيه التفاعل الكيميائي، والذي يؤدي في النهاية إلى إنتاج الكهرباء.
كيف تؤثر ألواح البطارية في قوة التيار؟
يلعب حجم وعدد ألواح الرصاص دورًا مهمًا في تحديد قدرة البطارية على توفير التيار الكهربائي.
كلما زادت مساحة الألواح:
- زادت قدرة البطارية على إنتاج تيار أعلى.
- تحسنت قدرتها على تشغيل محرك السيارة، خاصة عند بدء التشغيل.
لكن من المهم معرفة أن:
حجم الألواح يؤثر في كمية التيار، لكنه لا يغير قيمة الجهد الكهربائي.
أما الجهد الذي تنتجه الخلية فيعتمد بشكل أساسي على:
- نوع المواد الكيميائية المستخدمة.
- الفرق بين مواد القطب الموجب والسالب.
- عدد الخلايا المتصلة معًا.
وظيفة الشبكة المعدنية داخل ألواح البطارية
لا تقتصر وظيفة الشبكة المعدنية الموجودة داخل ألواح البطارية على حمل العجينة الكيميائية فقط، بل تؤدي عدة وظائف مهمة، منها:
- تثبيت المادة الفعالة
تعمل الشبكة كداعم يحافظ على عجينة أكسيد الرصاص في مكانها، مما يمنع سقوطها أو تفتتها أثناء تشغيل البطارية.
- توزيع التيار الكهربائي
تساعد الشبكة على توزيع التيار بشكل متساوٍ على كامل سطح اللوح، مما يحسن كفاءة التفاعل الكيميائي.
- نقل الإلكترونات
تعمل الشبكة كمسار موصل يسمح بانتقال الإلكترونات من داخل البطارية إلى الدائرة الكهربائية للسيارة.
القطب السالب والموجب في بطارية السيارة
تحتوي بطارية السيارة على قطبين رئيسيين يختلفان في التركيب الكيميائي، وهما:
القطب السالب (الأنود Anode)
يُصنع القطب السالب من الرصاص النقي (Pure Lead).
ومع ذلك، تتم إضافة كميات صغيرة من بعض العناصر الأخرى إلى الرصاص بهدف:
- زيادة صلابة اللوح.
- تحسين مقاومته للتآكل.
- زيادة عمر البطارية.
عندما تعمل البطارية، يحدث تفاعل كيميائي عند القطب السالب يؤدي إلى إطلاق الإلكترونات.
القطب الموجب (الكاثود Cathode)
يصنع القطب الموجب من مادة أكسيد الرصاص (Lead Oxide).
ويختلف تركيبه عن القطب السالب، وهذا الاختلاف ضروري لحدوث التفاعل الكيميائي الذي ينتج الطاقة الكهربائية.
وجود مادتين مختلفتين بين القطبين يسمح بحدوث فرق جهد يؤدي إلى حركة الإلكترونات وتوليد التيار الكهربائي.
لماذا لا تتلامس الألواح الموجبة والسالبة داخل البطارية؟
من الضروري منع التلامس المباشر بين الألواح الموجبة والسالبة.
فإذا حدث اتصال بينهما، ستحدث حالة تسمى: القصر الكهربائي (Short Circuit).
وقد يؤدي ذلك إلى:
- تفريغ البطارية بسرعة.
- ارتفاع درجة الحرارة.
- تلف المكونات الداخلية.
لذلك تستخدم البطارية مكونًا مهمًا يسمى:
الفاصل العازل (Separator)
وهو عبارة عن مادة مسامية رقيقة توضع بين الألواح الموجبة والسالبة.
وظيفته:
- منع التلامس المباشر بين الألواح.
- السماح بمرور الأيونات خلاله.
- المحافظة على استمرار التفاعل الكيميائي داخل البطارية.
تُرتب الألواح داخل الخلية بشكل متبادل، حيث يوجد لوح موجب ثم لوح سالب، مع وجود فجوة صغيرة وفاصل عازل بين كل لوحين.
الإلكتروليت داخل بطارية السيارة: السائل المسؤول عن التفاعل الكيميائي
بعد ترتيب الألواح داخل الخلايا، يتم ملؤها بسائل يسمى:
الإلكتروليت (Electrolyte).
ويتكون هذا السائل من خليط من:
- حمض الكبريتيك (Sulfuric Acid).
- الماء.
يسمح الإلكتروليت بانتقال الأيونات بين الألواح، مما يساعد على استمرار التفاعل الكيميائي وإنتاج الطاقة الكهربائية.
ولهذا السبب تُعرف بطارية السيارة التقليدية باسم:
بطارية الرصاص الحمضية (Lead Acid Battery).
لأنها تعتمد على:
- ألواح الرصاص.
- أكسيد الرصاص.
- حمض الكبريتيك.
لتحويل الطاقة الكيميائية المخزنة إلى طاقة كهربائية.
كيف يعمل التفاعل الكيميائي داخل بطارية السيارة؟
عند توصيل البطارية بدائرة كهربائية، يبدأ التفاعل بين:
- ألواح الرصاص السالبة.
- ألواح أكسيد الرصاص الموجبة.
- محلول حمض الكبريتيك.
ينتج عن هذا التفاعل حركة للإلكترونات.
وبحسب نظرية التيار التقليدي (Conventional Current Theory)، يتحرك التيار الكهربائي من الطرف الموجب إلى الطرف السالب.
لكن في الواقع الفيزيائي، تتحرك الإلكترونات في الاتجاه المعاكس:
من الطرف السالب إلى الطرف الموجب.
وهذه الحركة للإلكترونات هي التي توفر الطاقة اللازمة لتشغيل:
- محرك السيارة عند بدء التشغيل.
- المصابيح.
- الأنظمة الإلكترونية.
- الملحقات الكهربائية المختلفة.
يمكنكم مشاهدة الفيديو التوضيحي التالي للتعرف بشكل عملي على مكونات بطارية السيارة من الداخل وطريقة عمل أجزائها الرئيسية.
