شرح الضاغط ذو 5 مواسير، كثيرا ما نرى ضواغط ب 3 مواسير توصيل، ولكن هل شاهدت ضاغط له 5 مواسير يتصل مباشرة مع دائرة التبريد الميكانيكية؟…. تابعوا معنا.
نتطرق في هذا المقال إلى شرح مبسط عن موضوع مهم ألا وهو الضاغط ذو 5 مواسير أو ضاغط تبريد الزيت الذي نجده في بعض الثلاجات المنزلية.

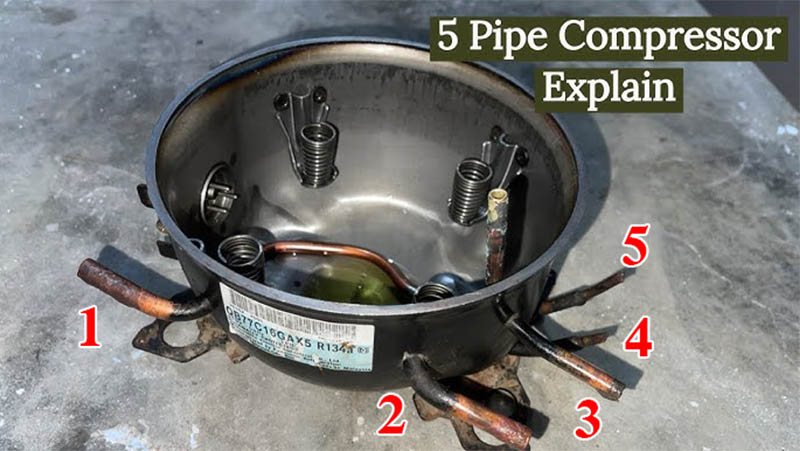

الضاغط ذو 5 مواسير
قد نجد في بعض الثلاجات ضاغط بـ 5 مواسير (ضاغط تبريد الزيت) ويتكون من 3 اطراف أو مواسير وهما:
- ماسورة الطرد
- ماسورة السحب
- ماسورة الخدمة
إضافة إلى ماسورتين ويستخدمان في تبريد الزيت الموجود بداخل الضاغط، ويتميز هذا النوع بإطالة عمره الافتراضي ويجعله أكثر احتمالا للعمل في الأجواء الحارة.
لهذا السبب نجد هذا الضاغط له خمسة مواسير، لهذا يطلق عليه ضاغط تبريد زيت أو ضاغط ذو خمسة مواسير.

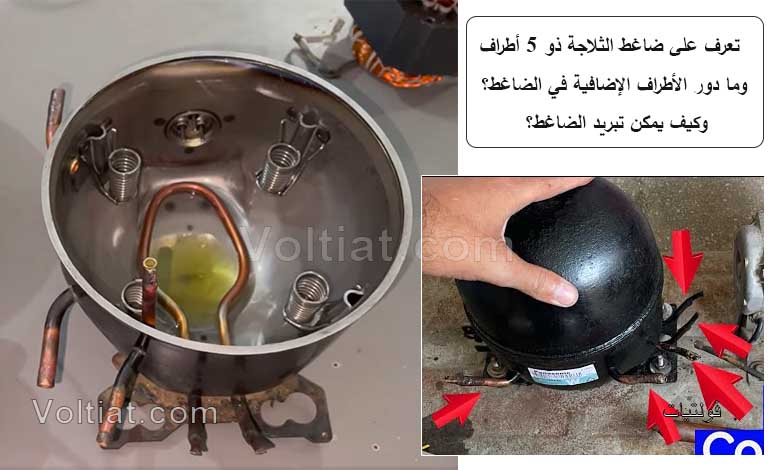

فكرة تبريد زيت الضاغط
توضع ماسورة ملفوفة بداخل الضاغط في الزيت، ويخرج من الماسورة الملفوفة من أسفل حلة الضاغط طرفين، وتسمى بماسورتي تبريد الزيت.
وأثناء تشغيل الضاغط مدة من الزمن يصبح الزيت ساخن، وعند إدخال غاز فريون لإحدى ماسورتي تبريد الزيت، سوف يخرج من الماسورة الأخرى غاز ساخن جداً بسبب سخونة الزيت.
ومع استمرار سريان الغاز يتم تبريد الزيت ونقل حرارته للخارج عن طريق الغاز، ولا يوجد أي فرق بين ضاغط تبريد الزيت والضاغط العادي من حيث الدائرة الميكانيكية أو الكهربائية سوى في وجود ماسورة تبريد زيت بأسفل حلة الضاغط وخروج طرفيها من اجل توصيلهما بمنتصف المكثف.
دائرة التبريد بوجود ضاغط تبريد الزيت
يمر الغاز بعد ضغطه من ماسورة الطرد إلى جزء من المكثف الذي يطلق عليه المكثف الابتدائي، وفي منتصف المكثف يسرى الغاز الدفئ إلى أحد طرفي ماسورة تبريد الزيت ويخرج من الطرف الآخر غاز ساخن (أي أنه سحب حرارة من الزيت) ليتم تبريده مرة أخرى بالمكثف ثم يذهب إلى الفلتر بعد أن يتحول إلى سائل.
ملاحظات على ضاغط تبريد الزيت
- لا يوجد فرق بين ماسورتي دخول وخروج تبريد الزيت، حيث أنهما طرفي ماسورة واحدة، بالتالي يمكن استخدام أيا منهما ماسورة دخل وخرج.
- يمكن تركيب ضاغط عادي بدلا من ضاغط تبريد الزيت في حال تلفه، ولكن يجب عمل توصيل كوبري بين الماسورتان اللتان كانتا متصلتان بماسورتي تبريد الزيت ليصبح المكثف واحد ويعمل بصورة طبيعية، حيث إن تبريد الزيت جيد ولكنه ليس أساسي.
إذا أردنا تركيب ضاغط تبريد ضاغط (ذو 5 مواسير) على ثلاجة ليس بها نظام تبريد زيت، يمكن تركيبه ولكن لا يتم استخدام ماسورتي تبريد زيت وتتركان دون أي لحام.
